Преобразователи индуктивные BG PK-01
| Номер в ГРСИ РФ: | 94598-25 |
|---|---|
| Производитель / заявитель: | ООО "Реновация", г. Санкт-Петербург |
Преобразователи индуктивные BG РК-01 (далее - преобразователи) предназначены для измерений линейных размеров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94598-25 |
| Действует | по 10.02.2030 |
| Наименование | Преобразователи индуктивные |
| Модель | BG PK-01 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6247f824-a580-affd-513e-f8681b1d39de |
Производитель / Заявитель
Общество с ограниченной ответственностью "Реновация" (ООО "Реновация"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94598-25: Описание типа
2025-94598-25.pdf
|
Скачать | 215.5 КБ | |
|
94598-25: Методика поверки
2025-mp94598-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Преобразователи индуктивные BG РК-01 (далее - преобразователи) предназначены для измерений линейных размеров.
Описание
Принцип действия преобразователей основан на зависимости индуктивности катушки, размещенной в броневом ферритовом сердечнике, от величины переменного воздушного зазора между частями сердечника. Величина воздушного зазора определяется положением измерительного наконечника относительно основания измерительной головки. Пропорциональный изменению зазора ток катушки измеряется и преобразуется в цифровую форму. Выходной сигнал преобразователя передается на внешнее показывающее устройство.
Преобразователь содержит две измерительные головки, подключенные к конвертору. Каждая измерительная головка состоит из закрытого крышкой основания, на котором установлены: неподвижная часть сердечника с катушкой, плоскопружинный шарнир и закрепленный на шарнире держатель подвижной части сердечника. Держатель оснащен элементом для присоединения измерительного рычага.
Конвертор соединен с каждой измерительной головкой кабелем. Конвертор оснащен кабелем вывода измерительной информации по USB-каналу для программной обработки в соответствии с применением преобразователя.
Форма и размеры рычага и измерительного наконечника выбираются в зависимости от измерительной задачи.
Общий вид преобразователей приведен на рисунке 1.Общий вид измерительных головок приведен на рисунке 2.
Заводской номер преобразователя в формате цифрового обозначения, состоящего из арабских цифр, товарный знак предприятия-изготовителя указываются на идентификационной табличке, размещаемой на крышке конвертора. Заводские номера в формате цифро-буквенного обозначения состоящего из арабских цифр и букв русского алфавита измерительных головок указываются на наклейках, размещаемых на крышках измерительных головок.
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование корпуса преобразователей от несанкционированного доступа не предусмотрено.
Место нанесения товарного знака
Место нанесения знака утверждения типа преобразователя
Место нанесения заводского номера преобразователя

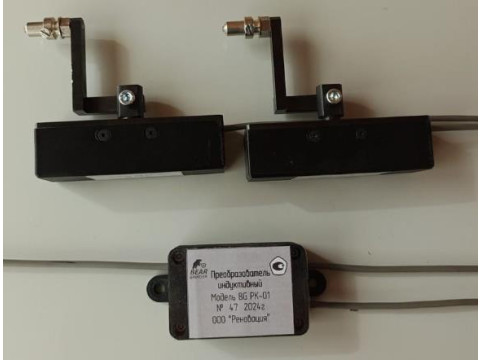

Рисунок 1 - Общий вид преобразователя
Место нанесения заводского номера измерительной головки

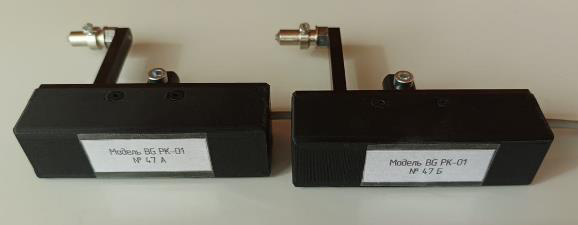

Рисунок 2 - Общий вид измерительных головок
Программное обеспечение
Метрологически значимое программное обеспечение (далее по тексту - ПО) преобразователей устанавливается в конвертор. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования преобразователей. Возможность идентификации ПО преобразователя не предусмотрена. Уровень защиты метрологически значимого ПО «высокий» в соответствии с Р 50.2.077-2014.
Прикладное ПО содержит программы чтения и отображения результатов измерений. Прикладное ПО не может быть изменено пользователем.
Уровень защиты прикладного ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные прикладного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные прикладного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
h_detect |
|
Номер версии (идентификационный номер) ПО |
V 22.1.0 и выше |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, мкм |
от -150 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений, мкм* |
±0,8 |
|
* пределы допускаемой абсолютной погрешности указаны при температуре окружающего воздуха от + 18 до + 22 °С и относительной влажности воздуха не более 80 % | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Размах показаний, мкм, не более |
0,5 |
|
Шаг дискретности отсчета, мкм |
0,1 |
|
Общий ход измерительного наконечника, мм, не менее |
1,0 |
|
Измерительное усилие в середине диапазона показаний, Н |
2±0,5 |
|
Габаритные размеры головки измерительной, мм, не более - длина - ширина - высота |
96,0 28,0 48,0 |
|
Масса преобразователя, г, не более |
550 |
|
Параметры электрического питания: - напряжение, В |
5,0 |
|
Максимальная частота опроса преобразователя, Г ц |
10 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, оС |
от +10 до +30 |
|
- относительная влажность воздуха, при температуре +25 оС, %, не более |
80 |
Знак утверждения типа
наносится на крышку конвертора в виде наклейки и приведен на рисунке 1.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Преобразователь индуктивный |
BG РК-01 |
1 шт. |
|
USB флеш-накопитель с прикладным ПО |
- |
1 шт. |
|
Переходник для закрепления измерительной головки на стойке С-1 с присоединительным диаметром 28 мм |
- |
1 шт. |
|
Паспорт |
РЕН90.00.00ПС |
1экз. |
Сведения о методах измерений
приведены в разделе 5 «Порядок работы» паспорта преобразователя.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Технические условия РЕН.90.00.00 ТУ «Преобразователи индуктивные BG РК-01».
