Расходомеры электромагнитные Aimag
| Номер в ГРСИ РФ: | 94651-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Hangzhou ARTang Intelligent Equipment Co., Ltd, Китай |
Расходомеры электромагнитные Aimag предназначены для измерения объемного расхода жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94651-25 |
| Действует | по 14.02.2030 |
| Наименование | Расходомеры электромагнитные |
| Модель | Aimag |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8cdbe023-0dc0-6722-4e24-5a719b781ab8 |
Производитель / Заявитель
Hangzhou ARTang Intelligent Equipment Co., Ltd, Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94651-25: Описание типа
2025-94651-25.pdf
|
Скачать | 304.8 КБ | |
|
94651-25: Методика поверки
2025-mp94651-25.pdf
|
Скачать | 870 КБ |
Описание типа
Назначение
Расходомеры электромагнитные Aimag предназначены для измерения объемного расхода жидкости.
Описание
Принцип действия расходомеров основан на принципе электромагнитной индукции. В поток электропроводящей жидкости, проходящей через проточную часть расходомера, индуцируется ЭДС, пропорциональная скорости потока жидкости, измеренное значение ЭДС преобразуется вторичным преобразователем в значение расхода.
Расходомеры состоят из проточной части, которая представляет собой участок трубопровода и преобразователя расхода, соединенного с проточной частью кабелем. Внутренняя полость преобразователя расхода покрыта непроводящим материалом, который расположен между двумя полюсами электромагнита. Также внутри проточной части установлены электроды погружаемые измеряемую жидкость в перпендикулярном ее потоку направлении, а также перпендикулярно направлению силовых линий электромагнитного поля. Преобразователь расхода обрабатывает сигнал с электрода и преобразовывает его в значение расхода, а также формирует в выходные сигналы.
Расходомеры выпускаются в модификациях: Aimag A, Aimag С, Aimag H, Aimag S, Aimag D, Aimag E, где:
- Aimag A - Общий тип фланца;
- Aimag C - Коррозионностойкий тип высокого давления;
- Aimag H - Гигиенические технологические соединения;
- Aimag S - Износостойкий;
- Aimag D - Зажимный, бесфланцевый тип.
Заводские номера расходомеров в виде цифрового и(или) буквенно-цифрового обозначения, наносятся на идентификационную табличку, закрепленную на преобразователе расхода методом лазерной гравировки. Пломбировка расходомеров не требуется, нанесение знака поверки не предусмотрено.

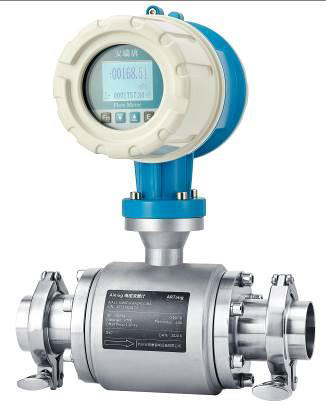

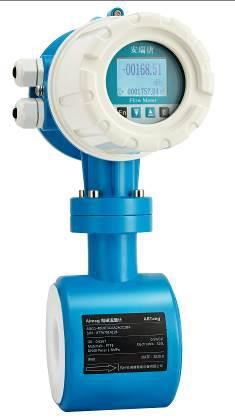

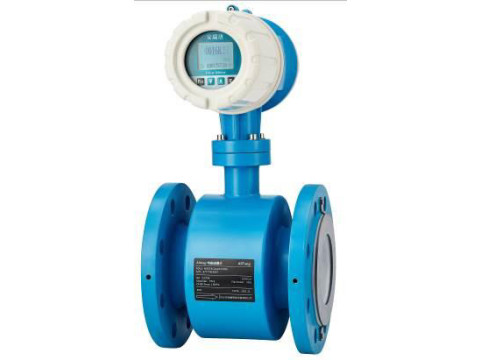

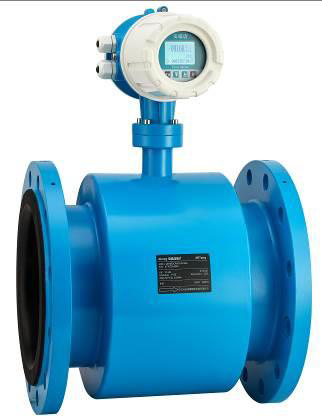

О бщий вид расходомеров представлен на рисунке 1
Aimag A
Aimag D Aimag H
Aimag S
Aimag C
Рисунок 1 - внешний вид приборов.
Рисунок 2 место нанесения заводского номера
Место нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) выполняет функции вычисления и отображения расхода, преобразования в выходные сигналы, передачи результатов измерений в систему верхнего уровня.
Конструкция расходомеров исключает возможность несанкционированного доступа к ПО использованием паролям доступа. Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ARTang |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.Х |
|
*- где «Х» принимает значения от 0 до 99, и не относится к метрологически значимой части ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование параметра |
Значение |
|
Диапазон измерения расхода, м3/ч |
от 0,01 до 500 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода, % |
±0,5/±0,2 |
|
*Конкретное значение погрешности приведено в руководстве по эксплуатации на прибор и на идентификационной табличке | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы |
Токовый от 4 до 20 мА, частотный, импульсный, HART, ModBus, ProfiBus |
|
Напряжение питания от сети переменного тока, В |
от 18 до 265 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности, %, при +25 °С |
от -10 до +50 от 5 до 95 |
|
Габаритные размеры (Ш*Г*В), мм, не более |
4000x3800x3900 |
|
Масса, кг, не более |
500 |
|
Маркировка взрывозащиты: - расходомеров с питанием от сети 220 В - расходомеров с питанием от сети 24 В |
lEx db eb 11СТ6...ТЗ Gb X 1 Ex db eb ia 1 IC T6...T3 Gb X |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносят на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 5 - Комплектность поставки
|
Наименование |
Обозначение |
Количество |
|
Расходомер электромагнитный |
Aimag |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
представлены в разделе 5 документа «Расходомеры электромагнитные Aimag. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Стандарт предприятия Hangzhou ARTang Intelligent Equipment Co., Ltd. «Расходомеры электромагнитные Aimag».
