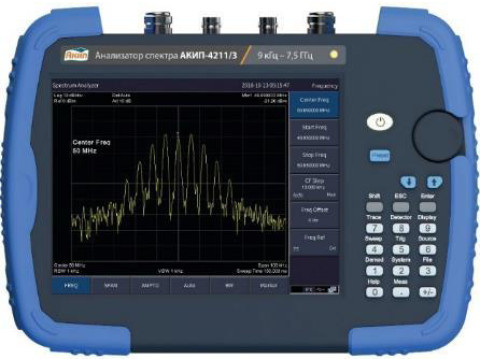

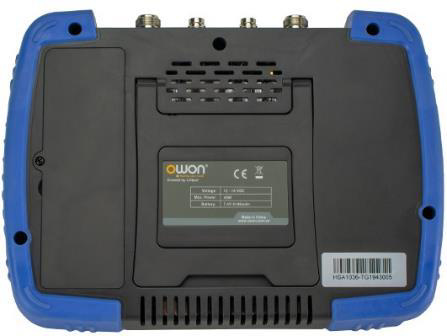

Анализаторы спектра АКИП-4211/3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

не ниже 1.0.0.0

Наименование характеристики

Значение

1

2

Диапазон рабочих частот, Гц

от 9-103 до 7,5-109

Номинальное значение частоты опорного генератора, МГц

10

Пределы допускаемой относительной погрешности частоты опорного генератора 6о

±5-10-6

Пределы допускаемой относительной погрешности измерений частоты маркером

±5-10-6

Диапазоны установки полос пропускания фильтров ПЧ по уровню -3 дБ, Гц

от 10 до 5-105 от 10 до 1 •106 от 10 до 3-106

Полоса    пропускания    фильтров    электромагнитной

совместимости (ЭМС) по уровню -6 дБ, Гц

200; 9-103; 1,2-105; 1-106

Пределы допускаемой абсолютной погрешности полос пропускания фильтров ПЧ по уровню -3 дБ и фильтров ЭМС по уровню -6 дБ, Гц

- для Fпч от 10 до 300 Гц включ.

- для Fпч св. 300 Гц

±(0,05Тпч+1) ±0,05-Fпч

Коэффициент прямоугольности фильтров ПЧ по уровням -60 дБ и -3 дБ, не более

5

Диапазон установки полосы обзора, Гц

0, от 100 до 7,5-109

Диапазон установки скорости развертки, с

от 0,01 до 3-103

Диапазон измерений уровня мощности с выключенным предусилителем, дБм

от среднего уровня шумов до +20

1

2

Уровень фазовых шумов относительно несущей 1 ГГц, приведенный к полосе 1 Гц, дБн/Гц, не более

- при отстройке на 10 кГц

- при отстройке на 100 кГц

- при отстройке на 1 МГц

Нормируется при следующих условиях:

Полоса обзора 40 кГц, Fпч=Fвф=1 кГц, опорный уровень 1 дБм, усреднение 100

-80

-100

-107

Средний     уровень     собственных     шумов     (с

выключенным/включенным предусилителем), дБм, не более от 100 кГц до 1 МГц включ.

св. 1 МГц до 1 ГГц включ.

св. 1 до 7,5 ГГц

Нормируется при следующих условиях:

Аттенюатор 0 дБ, Fпч=Fвф=10 Гц, полоса обзора 1 кГц, опорный уровень -100 дБм, усреднение не менее 50

-110/

-130/-150

-128/-148

Пределы допускаемой абсолютной погрешности измерений уровня мощности, дБ

- при выключенном предусилителе и уровне мощности на входе -20 дБм;

- при включенном предусилителе и уровне мощности на входе -40 дБм

Нормируется при следующих условиях:

центральная частота 50 МГц, Fпч=Fвф=1 кГц, полоса обзора

10 кГц, ослабление входного аттенюатора 20 дБ, опорный уровень -18 дБм.

±0,4

±0,5

Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня сигнала на частоте 50 МГц, дБ, не более

- с выключенным предусилителем

- с включенным предусилителем

Нормируется при следующих условиях:

центральная частота 50 МГц, Fпч=Fвф=1 кГц, полоса обзора 10 кГц, внутренний аттенюатор 20 дБ, опорный уровень -18 дБм.

±0,8 ±0,9

Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за нелинейности логарифмической шкалы, дБ

Нормируется при следующих условиях:

центральная частота 50 МГц, уровень мощности на входе от -50 до 0 дБм, Fпч=Fвф=1 кГц, полоса обзора 10 кГц, опорный уровень 0 дБм, аттенюатор Авто, предусилитель выключен, усреднение не менее 50.

±0,5

Диапазон ослаблений внутреннего аттенюатора, дБ

от 0 до 50

Шаг перестройки ослаблений внутреннего аттенюатора, дБ

1

1

2

Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения аттенюатора относительно опорного значения 20 дБ, дБ

Нормируется при следующих условиях:

центральная частота 50 МГц, Fпч=Fвф=1 кГц, полоса обзора

10 кГц, предусилитель выключен, внутренний аттенюатор 20 дБ, опорный уровень -30 дБм, усреднение не менее 50.

±0,15

Пределы допускаемой абсолютной погрешности уровня сигнала при изменении полосы пропускания, дБ Нормируется при следующих условиях:

центральная частота 50 МГц, полоса обзора 5 кГц, предусилитель выключен, внутренний аттенюатор 10 дБ, опорный уровень 0 дБм, усреднение не менее 20.

±0,15

Относительный уровень гармонических искажений 2-го порядка, дБн, не более

Нормируется относительно уровня несущей при уровне сигнала на смесителе -30 дБм, в полосе от 50 МГц до собственной полосы пропускания, при ослаблении 0 дБ, и выключенном предусилителе

-65

Интермодуляционные искажения третьего порядка Lu3m, выраженные в виде точки пересечения 3-го порядка (TOI), дБм, не менее

Нормируется в диапазоне частот свыше 50 МГц, при уровне сигналов на смесителе -4 дБм, при ослаблении внутреннего аттенюатора 0 дБ и выключенном предусилителе

0

Следящий генератор (опция)

Диапазон частот следящего генератора, Гц

от 1-105 до 7,5-109

Диапазон установки уровня мощности следящего генератора, дБм

от -40 до 0

Пределы допускаемой абсолютной погрешности установки опорного уровня на частоте 50 МГц, дБ

±2

Неравномерность АЧХ следящего генератора относительно уровня сигнала на частоте 50 МГц, дБ

±4

Примечания:

дБн - уровень мощности в дБ относительно уровня несущей частоты;

дБм - уровень мощности в дБ относительно 1 мВт;

Fвф - полоса пропускания видеофильтра, Гц;

Fпч- полоса пропускания фильтра ПЧ, Гц;

ТО1=(2Ъсмес-Гизм)/2,

где Ьсмес - уровень входного сигнала на смесителе, дБм.

Наименование характеристики

Значение

Номинальное значение сопротивлений входа анализатора и выхода следящего генератора, Ом

50

Типы разъемов входа анализатора и выхода следящего генератора

N-тип «розетка»

Напряжение питания, В

- через адаптер от сети переменного тока

- литиевая батарея

от 10 до 15 7,4

Потребляемая мощность, Вт, не более

45

Масса, кг, не более

2,6

Габаритные размеры, мм, не более (ширинахвысотахглубина)

265x190x68

Рабочие условия применения

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более при температуре окружающего воздуха до +30 °С при температуре окружающего воздуха от +30 до +40 °С

от 0 до +40

90

75

Наименование

Обозначение

Количество, шт.

Анализатор спектра

АКИП-4211/3

1

Адаптер с кабелем питания

-

1

GPS антенна

-

1

Кабель USB

-

1

Руководство по эксплуатации

-

1

Металлический кейс

-

1
