Полуприцепы-цистерны SCHRADERZ
| Номер в ГРСИ РФ: | 94722-25 |
|---|---|
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | Schrader - T+A - Fahrzeugbau GmbH & Co. KG - Werk Ellinghaus, Германия |
Полуприцепы-цистерны SCHRADERZ (далее - полуприцепы-цистерны) являются транспортной мерой полной вместимости, предназначенные для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94722-25 |
| Наименование | Полуприцепы-цистерны |
| Модель | SCHRADERZ |
Производитель / Заявитель
Фирма "SCHRADER FAHRZEUGBAU GMBH & СО", Германия
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 2 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 06.04.2025 |
Поверители
Скачать
| 94722-25: Описание типа | Скачать | 366.5 КБ | |
| 94722-25: Методика поверки | Скачать | 369.5 КБ |
Описание типа
Назначение
Полуприцепы-цистерны SCHRADERZ (далее - полуприцепы-цистерны) являются транспортной мерой полной вместимости, предназначенные для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Описание
Полуприцепы-цистерны представляют собой сварной корпус из листового проката цилиндрической формы, торцы которого закрыты днищами, смонтированный на раме транспортной тележки. Для придания жесткости и гашения гидравлических ударов во время движения, внутри полуприцепов-цистерн установлены волнорезы.
Полуприцепы-цистерны внутри разделены герметичными перегородками
на независимые секции.
Полуприцепы-цистерны SCHRADERZ имеют модификации:
- SCHRADERZ-STA 24-42.6/2 заводской номер W09SM1334Y1S82652- шесть секций;
- SCHRADERZ-STA 24-42 7/5 заводской номер W09SM1334Y1S82691- пять секций;
В верхней части полуприцепов-цистерн для каждой секции приварены цилиндрические горловины. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками.
На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия полуприцепов-цистерн основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций полуприцепов-цистерн.
Указатели уровня налива представляют собой угольники, приваренные к горловине каждой секции полуприцепов-цистерн.
Метод крепления указателей уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде буквенно - цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт полуприцепов-цистерн и методом ударного тиснения на металлическую табличку, закрепленную на раме транспортной тележки.
К полуприцепам-цистернам данного типа относятся полуприцеп-цистерна SCHRADERZ-STA 24-42.6/2 с заводским номером W09SM1334Y1S82652,
полуприцеп-цистерна SCHRADERZ-STA 24-42 7/5 с заводским номером
W09SM1334Y1S82691.
Общий вид полуприцепа-цистерны SCHRADERZ-STA 24-42.6/2 с заводским номером W09SM1334Y1S82652 с указанием места нанесения заводского номера приведен на рисунке 1.
Общий вид полуприцепа-цистерны SCHRADERZ-STA 24-42 7/5 с заводским номером W09SM1334Y1S82691 приведен на рисунке 2.
Пломбирование полуприцепов-цистерн SCHRADERZ не предусмотрено.
Нанесение знак поверки на полуприцеп-цистерну SCHRADERZ-STA 24-42.6/2 с заводским номером W09SM1334Y1S82652 и полуприцеп-цистерну
SCHRADERZ-STA 24-42 7/5 с заводским номером W09SM1334Y1S82691 не предусмотрено.

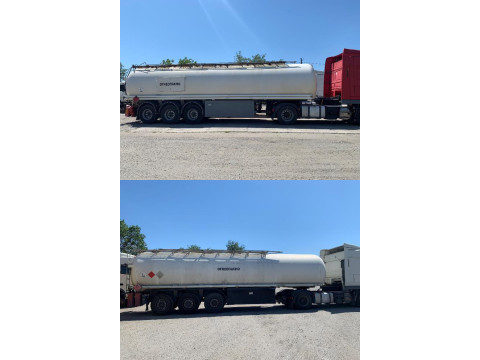

Рисунок 1 - Общий вид полуприцепа-цистерны SCHRADERZ-STA 24-42.6/2
с заводским номером W09SM1334Y1S82652 с указанием места нанесения заводского номера
Рисунок 2 - Общий вид полуприцепа-цистерны SCHRADERZ-STA 24-42 7/5 с заводским номером W09SM1334Y1S82691 с указанием места нанесения заводского номера
Технические характеристики
Т аблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость секций полуприцепа-цистерны, дм3 | |
|
Полуприцеп-цистерна SCHRADERZ-STA 24-42.6/2 с заводским номером W09SM1334Y1S82652 1 секция |
9500 |
|
2 секция |
8000 |
|
3 секция |
3300 |
|
4 секция |
7900 |
|
5 секция |
5800 |
|
6 секция |
7000 |
|
Наименование характеристики |
Значение |
|
Номинальная вместимость секций полуприцепа-цистерны, дм3 | |
|
Полуприцеп-цистерна SCHRADERZ-STA 24-42 7/5 с заводским номером W09SM1334Y1S82691 1 секция |
16400 |
|
2 секция |
7380 |
|
3 секция |
3320 |
|
4 секция |
7250 |
|
5 секция |
7250 |
|
Пределы допускаемой относительной погрешности вместимости, как транспортной меры полной вместимости, % |
± 0,50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +40 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
- влажность воздуха при +25 °С, % |
до 80 |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
87600 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность полуприцепов-цистерн SCHRADERZ
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна SCHRADERZ |
- |
1 шт. |
|
Рукав напорно-всасывающий Ду75 мм, длина 4 м |
_ |
2 шт. |
|
Противооткатный упор |
_ |
2 шт. |
|
Огнетушитель |
_ |
2 шт. |
|
Ящик для песка |
_ |
1 шт. |
|
Ящик для кошмы |
_ |
1 шт. |
|
Паспорт полуприцепа-цистерны SCHRADERZ |
_ |
1 экземпляр |
Сведения о методах измерений
метод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта полуприцепов-цистерн SCHRADERZ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
