Полуприцеп-цистерна EKW B21045
| Номер в ГРСИ РФ: | 94788-25 |
|---|---|
| Производитель / заявитель: | Фирма "EKW", Бельгия |
Полуприцеп-цистерна EKW B21045 (далее - полуприцеп-цистерна) является транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94788-25 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | EKW B21045 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 175cec48-996c-f2e0-2c42-da999f66dd36 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "EKW", Бельгия
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
94788-25: Описание типа
2025-94788-25.pdf
|
Скачать | 378.1 КБ | |
|
94788-25: Методика поверки
2025-mp94788-25.pdf
|
Скачать | 180.8 КБ |
Описание типа
Назначение
Полуприцеп-цистерна EKW B21045 (далее - полуприцеп-цистерна) является транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Описание
Полуприцеп-цистерна представляет собой стальной сварной корпус из листового проката цилиндрической формы, торцы которой закрыты днищами, смонтированной на раме транспортной тележки. Для придания жесткости и гашения гидравлических ударов во время движения, внутри полуприцепа-цистерны установлены волнорезы.
Полуприцеп-цистерна внутри разделена герметичными перегородками на пять независимых секции.
В верхней части полуприцепа-цистерны для каждой секции приварены цилиндрические горловины. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками.
На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия полуприцепа-цистерны основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций
полуприцепа-цистерны.
Указатели уровня налива представляют собой угольники, приваренные к горловине каждой секции полуприцепа-цистерны.
Метод крепления указателей уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт полуприцепа-цистерны и ударным методом на металлическую табличку, закрепленную при помощи заклепок на раме транспортной тележки.
К полуприцепу-цистерне данного типа относится полуприцеп-цистерна EKW B21045 с заводским номером YA9TLA23099175043.
Общий вид полуприцепа-цистерны EKW B21045 приведен на рисунке 1.
Место крепления заводского номера на полуприцепе-цистерне EKW B21045 показано на рисунке 2.
Пломбирование полуприцепа-цистерны EKW B21045 не предусмотрено.
Нанесение знака поверки на полуприцеп-цистерну EKW B21045 не предусмотрено.

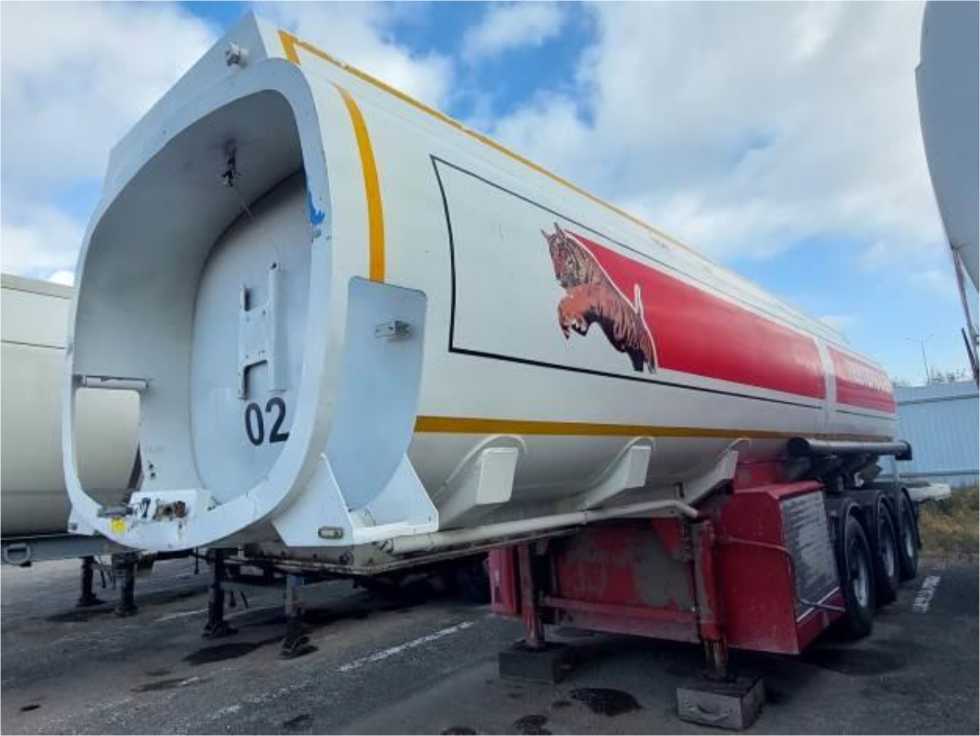

Рисунок 1 - Общий вид полуприцепа-цистерны EKW B21045

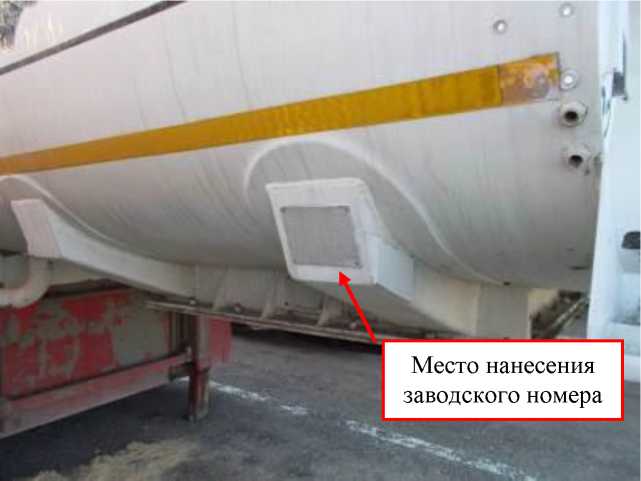

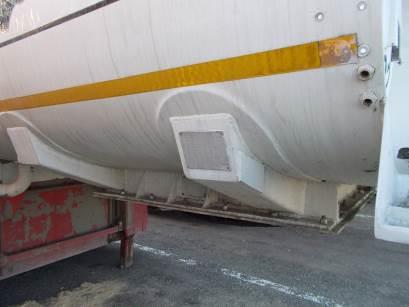

Рисунок 2 - Место нанесения заводского номера на полуприцепе-цистерне EKW B21045
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Номер секции | |||||
|
1 |
2 |
3 |
4 |
5 | |
|
Номинальная вместимость, дм3 |
10540 |
5200 |
5200 |
3280 |
7330 |
|
Пределы допускаемой относительной погрешности вместимости, как транспортной меры полной вместимости, % |
± 0,50 | ||||
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - влажность воздуха при +25 °С, % |
от -50 до +40 от 84,0 до 106,7 до 80 | ||||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
87600 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность полуприцепа-цистерны EKW B21045
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна EKW B21045 |
- |
1 шт. |
|
Рукав напорно-всасывающий Ду75 мм, длина 4 м |
— |
2 шт. |
|
Противооткатный упор |
— |
2 шт. |
|
Огнетушитель |
— |
2 шт. |
|
Ящик для песка |
— |
1 шт. |
|
Ящик для кошмы |
— |
1 шт. |
|
Паспорт полуприцепа-цистерны EKW B21045 |
— |
1 экземпляр |
Сведения о методах измерений
метод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта полуприцепа-цистерны EKW B21045.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении
Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
