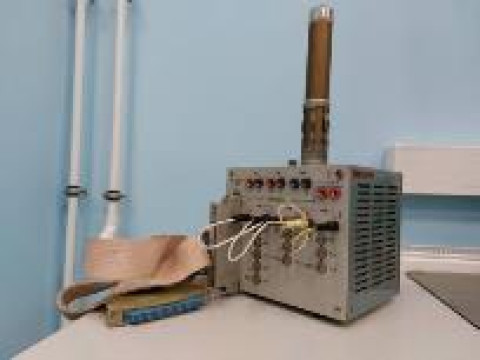

Блок нагрузки датчика еИ5.287.010
| Номер в ГРСИ РФ: | 94816-25 |
|---|---|
| Производитель / заявитель: | ОАО "Научно-исследовательский институт технической физики и автоматизации" (НИИТФА), г.Москва |
Блок нагрузки датчика еИ5.287.010 (далее - блок нагрузки) предназначен для воспроизведений напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94816-25 | ||||||
| Наименование | Блок нагрузки датчика | ||||||
| Модель | еИ5.287.010 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2cbf586e-f506-68f1-fbd6-63064458b71c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Акционерное общество "Научно-исследовательский институт технической физики и автоматизации" (АО "НИИТФА"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94816-25: Описание типа
2025-94816-25.pdf
|
Скачать | 236 КБ | |
|
94816-25: Методика поверки
2025-mp94816-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Блок нагрузки датчика еИ5.287.010 (далее - блок нагрузки) предназначен для воспроизведений напряжения и силы постоянного тока.
Описание
Принцип действия блока нагрузки основан на формировании сопротивления нагрузки путем коммутации матрицы резисторов с помощью тумблеров и перемычек.
Конструктивно блок нагрузки выполнен в виде моноблока в металлическом корпусе. На передней панели расположены тумблеры и перемычки для задания параметров и режимов работы (+5 В; +15 В; -15 В; +2,0 кВ) нагрузки, клеммы подключения.
К блоку нагрузки данного типа относится блок нагрузки датчика еИ5.287.010 с зав. № А10-1119143.
Заводской номер нанесен на маркировочную наклейку на боковую часть корпуса типографским методом в виде буквенно-цифрового кода.
Общий вид блока нагрузки с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на блок нагрузки не предусмотрено. Пломбирование мест настройки (регулировки) блока нагрузки не предусмотрено.

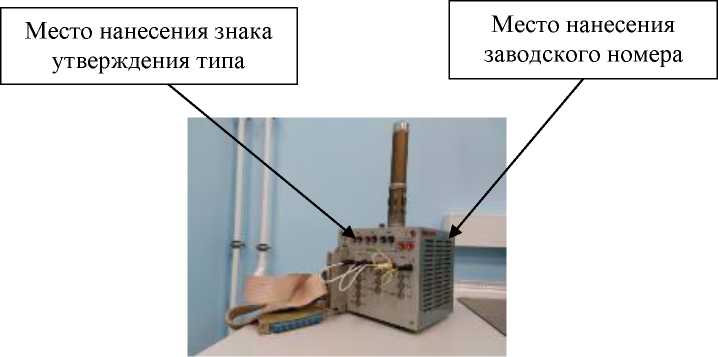

Рисунок 1 - Общий вид блока нагрузки с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Режим работы |
Воспроизводимое значение напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В |
Воспроизводимое значение силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А |
|
+5 В |
5 |
±0,2 |
0,4 |
±0,05 |
|
+15 В |
15 |
-1,5; +0,3 |
0,1 |
±0,02 |
|
-15 В |
-15 |
-0,3; +1,5 |
0,1 |
±0,02 |
|
+2,0 кВ |
2000 |
±100 |
- |
- |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
180х162х400 |
|
Масса, кг, не более |
1,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +17 до +37 от 30 до 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации, паспорта типографским способом и на маркировочную наклейку блока нагрузки любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок нагрузки датчика |
еИ5.287.010 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 «Назначение и область применения» документа «Блок нагрузки датчика еИ5.287.010. Паспорт».
Нормативные документы
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2022 г. № 3344
«Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
