Комплексы Метан-радио
| Номер в ГРСИ РФ: | 94975-25 |
|---|---|
| Производитель / заявитель: | ООО "Информационные Горные Технологии" (Ингортех), г.Екатеринбург |
Комплексы Метан-радио (далее - комплексы) предназначены для автоматических непрерывных измерений объемной доли метана в воздухе зоны работы горной машины, автоматической газовой защиты, сбора, обработки, отображения и передачи полученной информации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94975-25 |
| Наименование | Комплексы |
| Модель | Метан-радио |
| Срок свидетельства (Или заводской номер) | 24.03.2030 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Информационные горные технологии" (ООО "ИНГОРТЕХ"), г. Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 30.03.2025 |
Поверители
Скачать
| 94975-25: Описание типа | Скачать | 183.2 КБ | |
| 94975-25: Методика поверки | Скачать | 174.3 КБ |
Описание типа
Назначение
Комплексы Метан-радио (далее - комплексы) предназначены для автоматических непрерывных измерений объемной доли метана в воздухе зоны работы горной машины, автоматической газовой защиты, сбора, обработки, отображения и передачи полученной информации.
Описание
Принцип действия комплексов основан на следующих методах измерений:
- термокаталитическом, при измерении объемной доли метана в диапазоне от 0 до 2,5 % включительно;
- термокондуктометрическом, при измерении объемной доли метана в диапазоне свыше 5 до 100 %.
Способ отбора пробы - диффузионный.
Комплексы являются многоканальными стационарными автоматизированными измерительными системами непрерывного действия с централизованным управлением и распределенной функцией измерений, имеющие трехуровневую иерархическую структуру и включают в себя следующие компоненты:
1) измерительные компоненты (нижний уровень): в качестве первичных измерительных преобразователей (далее - ПИП) применяются метанометры-сигнализаторы Блок ДА, являющиеся СИ утвержденного типа (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 90969-24);
2) связующие компоненты (средний уровень): средства приема и передачи данных, датчики комбайновые (далее - ДК), устанавливаемые на горной машине, ретрансляторы забойные (далее - РЗ), антенны забойные (далее - АЗ), реализующие каналы передачи данных, по которым измерительная информация в виде цифровых кодированных сигналов от средств измерений, расположенных на нижнем уровне, передается на верхний уровень;
3) комплексный компонент (верхний уровень): сигнализирующее устройство СУ-37.МТРД (далее - СУ-37.МТРД), устанавливаемое стационарно вблизи от зоны работы горной машины.
Комплексы обеспечивают выполнение следующих основных функций:
- непрерывное измерение содержания метана в зоне действия горной машины;
- автоматическая газовая защита (далее - АГЗ) горной машины с помощью блокировки ее работы при превышении заданных предельно допустимых значений объемной доли метана;
- АГЗ - управление аппаратами электроснабжения для блокирования работы горного участка;
- подача предупредительной и аварийной световой и звуковой сигнализации при достижении заданных предельно допустимых значений объемной доли метана в зоне работы горной машины;
- самодиагностика технических средств комплекса;
- отображение измеренных значений и результатов самодиагностики;
- передача в систему автоматического газового контроля измеренных значений и диагностических параметров.
Комплексы имеют следующую структуру измерительных каналов: [ПИП (метанометр-сигнализатор Блок ДА) с интерфейсом RS-485/ModbusRTU] ^ [ДК с радиоинтерфейсом] ^ [РЗ с интерфейсом RS-485/ModbusRTU] ^ [СУ-37.МТРД с интерфейсом RS-485/ModbusRTU]; при этом обеспечивается возможность передачи от [СУ-37.МТРД с интерфейсом RS- 485/ModbusRTU] измеренных значений и диагностических данных по каждому измерительному каналу в виде цифрового сигнала на диспетчерский уровень системы автоматического газового контроля.
Электропитание ДК осуществляется от встроенных аккумуляторных батарей метанометра-сигнализатора Блок ДА. Электропитание остальных устройств ИК комплекса осуществляется от шахтных источников питания во взрывобезопасном исполнении.
ДК обеспечивает выполнение следующих функций:
- прием в виде цифрового кодированного сигнала результатов измерений объемной доли метана в рудничной атмосфере от метанометра-сигнализатора Блок ДА;
- быстродействующую АГЗ - сравнение измеренного значения объемной доли метана с заданными пороговыми значениями срабатывания и формирование управляющего (защитного) воздействия (изменение состояния выходного реле) для блокирования работы горной машины, а также включение предупредительной и предаварийной сигнализации на устройствах комплекса;
- самодиагностику узлов ДК и метанометра-сигнализатора Блок ДА;
- передачу по радиоканалу результатов измерений и диагностических данных на РЗ.
РЗ обеспечивают выполнение следующих основных функций:
- обмен цифровой кодированной информацией с ДК по беспроводному интерфейсу;
- обмен цифровой кодированной информацией с другими РЗ и СУ-37.МТРД по проводному цифровому интерфейсу RS-485;
- передачу цифровой кодированной информации о содержании метана и самодиагностики от ДК на СУ-37.МТРД;
- самодиагностику РЗ и передачу ее результатов на СУ-37.МТРД;
- отображение результатов самодиагностики и информации о состояния беспроводного и проводного интерфейсов.
СУ-37.МТРД представляет собой сборку из следующих устройств: устройство сигнализирующее СУ-30.ЖКД, устройство сигнализирующее СУ-37.ЗСО, ящик монтажный ЯСУ-09.2- B3.D3.E5-03.00.
СУ-37.МТРД выполняет следующие функции:
- опрос РЗ;
- получение цифровой кодированной измерительной информации о содержании метана от ДК, и результатов самодиагностики ДК и РЗ;
- сравнение данных о контролируемых параметрах с задаваемыми пороговыми уставками;
- управление световым, цветосветовым и звуковым излучателями, дискретными выходами (выходными реле) в зависимости от входных сигналов, прикладного программного обеспечения и настроек;
- световую и звуковую сигнализацию о превышении порогов объемной доли метана в воздухе в соответствии с требованиями ГОСТ 24032-80;
- АГЗ - управление аппаратами электроснабжения для блокирования работы горного участка;
- управление другими устройствами в зависимости от собираемой информации о контролируемых параметрах, прикладного программного обеспечения, настроек и команд телеуправления;
- обмен информацией с ведущим устройством (ЦЭВМ, программируемый контроллер) через интерфейс RS-485/ModbusRTU: ретрансляция цифровой кодированной измерительной информации от ДК; прием команд телеуправления световыми и звуковыми излучателями и дискретными выходами;
- отображение на дисплее результатов измерения и контроля, диагностической информации и данных о состоянии питания и интерфейсов связи;
- оперативную по месту установки и дистанционную (через RS-485/ModbusRTU) настройку условий срабатывания световых, цветосветовых и звуковых излучателей и дискретных выходов в зависимости от результатов измерения и контроля, диагностической информации.
Общий вид основных технических средств комплексов представлен на рисунке 1.
Общий вид метанометров-сигнализаторов Блок ДА представлен в их описании типа.
Датчик комбайновый
Ретранслятор забойный
РЗ-01.01, РЗ-01.03

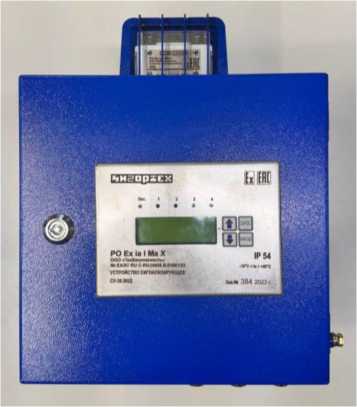

Сигнализирующее устройство СУ-37.МТРД
Рисунок 1 - Общий вид основных технических средств комплексов Метан-радио
В целях предотвращения несанкционированной настройки и вмешательства в работу комплексов производится пломбирование метанометров-сигнализаторов Блок ДА, входящих в состав комплексов. Способы защиты и места пломбирования метанометров-сигнализаторов Блок ДА приведены в их описании типа и эксплуатационной документации.
Нанесение знака поверки на комплекс не предусмотрено.
Нанесение заводского номера на комплекс не предусмотрено. Заводской номер комплекса в цифровом формате указывается в паспорте комплекса. Заводские номера компонентов комплекса наносятся в цифровом формате методом гравировки на маркировочные таблички и указываются в паспорте комплекса. Маркировочные таблички размещены на корпусах составных частей комплекса.
Программное обеспечение
Программное обеспечение (далее - ПО) комплексов, обеспечивающее реализацию функций комплексов, имеет следующую структуру:
- уровень преобразования измеряемой величины (объемная доля метана) в цифровой сигнал - реализован во встроенном ПО метанометров-сигнализаторов Блок ДА;
- уровень передачи и обработки данных - встроенное ПО связующих и комплексных компонентов, ДК, РЗ и СУ-37.МТРД.
Метрологически значимым является встроенное ПО метанометров-сигнализаторов Блок ДА и сигнализирующего устройства СУ-37.МТРД.
Идентификационные данные встроенного ПО метанометров-сигнализаторов Блок ДА приведены в их описании типа. Идентификационные данные встроенного ПО сигнализирующего устройства СУ-37.МТРД приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО сигнализирующего устройства СУ-37.МТРД
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
091120.104.00.100 su37_io_1.0.992_rls.hex |
|
Номер версии (идентификационный номер ПО) |
МЗ:104.00 |
|
Цифровой идентификатор ПО |
67С6 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности
|
Определяемый компонент |
Диапазон показаний объёмной доли определяемого компонента, % |
Диапазон измерений объёмной доли определяемого компонента, % |
Пределы допускаемой абсолютной основной погрешности, % |
|
Метан |
от 0 до 100 |
от 0 до 2,5 включ. |
±0,1 |
|
св. 5 до 100 |
±3,0 |
Таблица 3 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности |
0,5 |
|
Время установления показаний на уровне 90 % от установившегося значения (T0.9), с, не более |
20 |
|
Пределы допускаемого изменения показаний за 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды в диапазоне условий эксплуатации, %: - в диапазоне измерений от 0 до 2,5 % включ. - в диапазоне измерений св. 5 до 100 % |
±0,2 ±6 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности от изменения влажности окружающей среды в диапазоне условий эксплуатации, %: - в диапазоне измерений от 0 до 2,5 % включ. - в диапазоне измерений св. 5 до 100 % |
±0,2 ±6 |
|
Пределы допускаемой дополнительной абсолютной погрешности от изменения атмосферного давления в пределах условий эксплуатации, %: - в диапазоне измерений от 0 до 2,5 % включ. - в диапазоне измерений св. 5 до 100 % |
±0,2 ±6 |
|
Время срабатывания АГЗ (сигнализации), с, не более: - быстродействующая АГЗ (блокировка горной машины) 1) - АГЗ (блокировка горного участка) |
1,7 15 |
|
Пределы допускаемой абсолютной погрешности срабатывания АГЗ, % |
±0,1 |
|
1) Время срабатывания быстродействующей АГЗ (сигнализации) соответствует времени срабатывания исполнительного устройства метанометра-сигнализатора Блок ДА и определяется, как время установления по уровню 0,63 в соответствии с ГОСТ 24032-80. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, при температуре 35 °С, %, не более - атмосферное давление, кПа |
от 0 до +40 98 от 87,8 до 119,7 |
|
Настраиваемый порог срабатывания АГЗ (сигнализации)1), % |
от 0,75 до 2,0 |
|
Масса, кг, не более: - метанометр-сигнализатор Блок ДА - ДК с метанометром сигнализатором Блок ДА - РЗ - АЗ - СУ-37.МТРД |
3 15 4 0,3 10 |
|
Габаритные размеры (Д*ШхВ), мм, не более: - метанометр-сигнализатор Блок ДА - ДК - РЗ - АЗ (длина) - СУ-37.МТРД |
235x130x70 340x180x200 300x150x220 350 345x210x415 |
|
Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-2015 - метанометр-сигнализатор Блок ДА, ДК, РЗ, АЗ - СУ-37.МТРД |
IP65 IP54 |
|
Маркировка взрывозащиты метанометра-сигнализатора Блок ДА, ДК, РЗ, АЗ, СУ-37.МТРД |
РО Ex ia I Ma X |
|
Напряжение питания, В - метанометр-сигнализатор Блок ДА - ДК - РЗ - СУ-37.МТРД |
от 3,7 до 4,2 от 8 до 13,5 от 8 до 13,5 от 9 до 13,5 |
|
1) Порог срабатывания АГЗ (сигнализации) устанавливается программно. Необходимое значение порога указывается при заказе. При выпуске из производства, если не оговорено в заказе, устанавливается значение порога срабатывания 2,0 %. Установленное значение порога срабатывания АГЗ (сигнализации) фиксируется в паспорте комплекса. | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
10000 |
|
Средний срок службы1), лет |
6 |
|
1) Без учета срока службы чувствительного элемента метанометров-сигнализаторов Блок ДА | |
Знак утверждения типа
наносится на титульные листы паспорта и руководства по эксплуатации комплекса типографским способом.
Комплектность
Таблица 6 - Комплект поставки комплекса
|
Наименование |
Обозначение |
Количество |
|
Комплекс Метан-радио |
ИГТ.161000.000.00.000 |
1 шт. 1) |
|
Паспорт |
ИГТ.161000.000.00.000ПС |
1экз. |
|
Руководство по эксплуатации |
ИГТ.161000.000.00.000РЭ |
1экз. |
|
Комплект эксплуатационных документов на составные части |
_ |
Согласно комплекту поставки составных частей 2) |
|
1) Состав комплекса определяется техническим проектом внедрения в условиях конкретного горно-технологического объекта и указывается в паспорте. 2) Заимствованные технические средства поставляются с эксплуатационной документацией и ЗИП. | ||
Сведения о методах измерений
приведены в разделе «Использование по назначению» документа ИГТ.161000.000.00.000РЭ «Комплекс Метан-радио. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний;
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
Приказ Федеральной службы по экологическому, технологическому и атомному надзору от 8 декабря 2020 г. № 506 «Об утверждении Федеральных норм и правил в области промышленной безопасности «Инструкция по аэрологической безопасности угольных шахт»;
ТУ 26.51.53-019-44645436-2023 Комплекс Метан-радио. Технические условия.
