Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2
| Номер в ГРСИ РФ: | 94976-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 предназначены для измерений объема жидкости в потоке и объемного расхода жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94976-25 |
| Наименование | Расходомеры-счетчики электромагнитные |
| Модель | ЭЛЕМЕР-РЭМ-2 |
| Срок свидетельства (Или заводской номер) | 24.03.2030 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Актуальность информации | 13.04.2025 |
Поверители
Скачать
| 94976-25: Описание типа | Скачать | 396.8 КБ | |
| 94976-25: Методика поверки | Скачать | 2 MБ |
Описание типа
Назначение
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 предназначены
для измерений объема жидкости в потоке и объемного расхода жидкости.
Описание
Принцип действия расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2 основан на явлении электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила, пропорциональная скорости потока жидкости, которой, в свою очередь, пропорционален объемный расход жидкости.
В состав расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2 входят: первичный преобразователь расхода, устанавливаемый в трубопровод с рабочей жидкостью, вторичный преобразователь расхода и блоки коммутации (при раздельном исполнении).
Первичный преобразователь расхода представляет собой участок трубопровода, изготовленный из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), и помещенный в систему электромагнитов. Система электромагнитов создает магнитное поле в потоке жидкости. На внутренней поверхности первичного преобразователя расхода расположены контактирующие с протекающей жидкостью электроды, с которых снимается наводимая электродвижущая сила.
Вторичный преобразователь расхода принимает и обрабатывает сигнал от первичного преобразователя расхода, вычисляет объемный расход жидкости, объем жидкости в потоке и преобразует их в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, или в цифровой сигнал интерфейса RS-485 c протоколом обмена ModBus, или частотный, или импульсный, или в релейный сигнал. Вторичный преобразователь расхода может быть укомплектован индикатором и клавиатурой.
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 могут измерять объем жидкости в потоке и объемный расход жидкости в прямом и обратном направлениях потока жидкости.
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 имеют два варианта конструктивного исполнения: компактное, когда первичный преобразователь расхода совмещен с вторичным преобразователем расхода в единую конструкцию и раздельное, когда вторичный преобразователь расхода размещается отдельно от первичного преобразователя расхода и монтируется удаленно (на стойку или на стену). При раздельном исполнении вторичный преобразователь расхода и первичный преобразователь расхода соединяются кабелем через блоки коммутации.
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 выпускаются
в различных исполнениях, которые отличаются:
- областью применения;
- материалом футеровки и электродов;
- типом присоединения к трубопроводу (фланцевый, «сэндвич», резьбовой, кламп);
- вариантами вторичных преобразователей расхода (исполнения ВПР-01МВ, ВПР-02Н и ВПР-03МВ), отличающихся внешним видом, вариантами выходных сигналов, питанием, возможностью индикации;
- метрологическими характеристиками (индексы исполнения А015, A02, А05, В02, B05, В1, С05, C1, С2, D05, D1, D2).
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 в зависимости от области применения имеют исполнения:
- общепромышленное;
- взрывобезопасное с видом взрывозащиты «взрывонепроницаемые оболочки «d» (Exd).
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 имеют различные виды комплектации - ППД, 100, 420, 420П, 485. Виды комплектации определяются применяемыми материалами футеровки и электродов, типами присоединения к трубопроводу, номинальными диаметрами, давлением измеряемой среды, типом вторичного преобразователя расхода. Виды комплектации не влияют на измеряемые характеристики и не изменяют метрологических параметров расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2.
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 могут
конфигурироваться посредством внешнего компьютера, а также непосредственно во вторичном преобразователе расхода с использованием меню.
О бщий вид расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2
представлен на рисунках 1 - 3.
а)
б)
в)
г)
д)

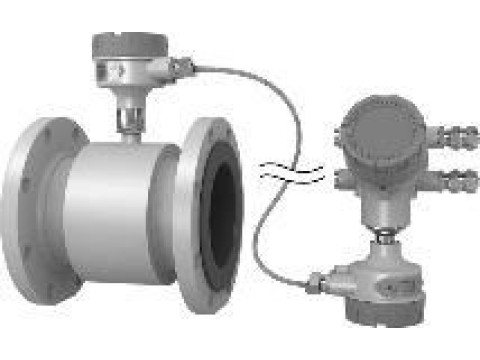

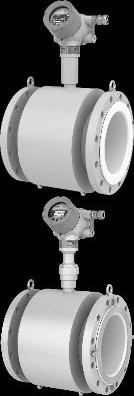

Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2: а) раздельное исполнение без индикации;
б) раздельное исполнение с индикацией;
в) компактное исполнение без индикации;
г), д) компактное исполнение с индикацией.
Примечание - На примере комплектации первичного преобразователя расхода фланцевого исполнения со вторичным преобразователем расхода исполнения ВПР-02Н
а)
б)

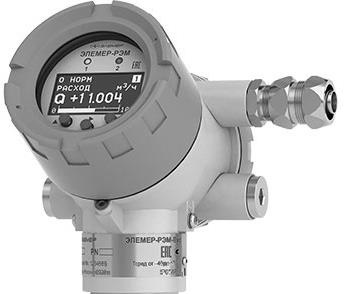

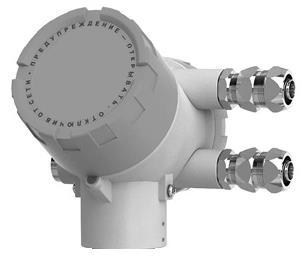

Рисунок 2 - Общий вид вторичных преобразователей расхода (ВПР) и блока коммутации расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2:
а) исполнение ВПР-01МВ и блок коммутации;
б) исполнение ВПР-02Н и ВПР-03МВ без индикации;
в) исполнение ВПР-02Н и ВПР-03МВ с индикацией.

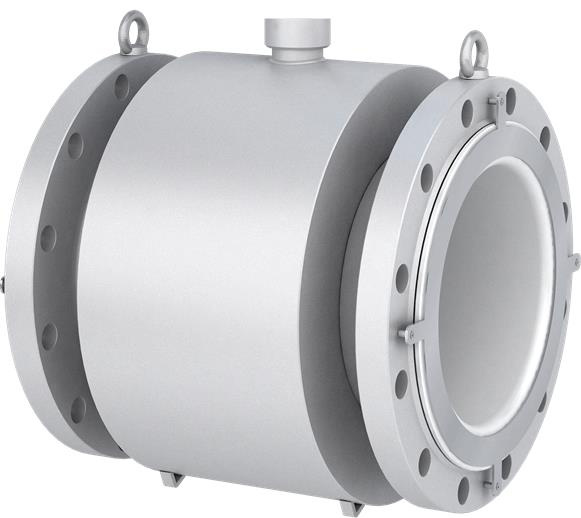

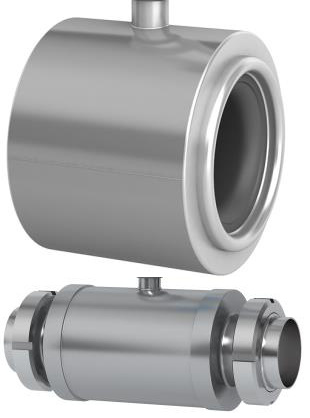

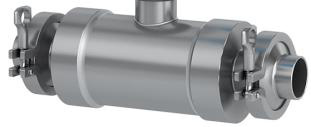

Рисунок 3 - Общий вид первичных преобразователей расхода расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2
Защита от несанкционированного доступа расходомеров-счетчиков
электромагнитных ЭЛЕМЕР-РЭМ-2 осуществляется пломбировкой корпуса вторичного преобразователя расхода (ВПР) и (или) блоков коммутации (при наличии) с помощью металлических пломб, навешиваемых на проволоку, проведенную через специальные пломбировочные отверстия. Схема и места пломбировки от несанкционированного доступа расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2 представлены на рисунке 4.
а)
б)
Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест пломбировки от несанкционированного доступа расходомеров-счетчиков электромагнитных
ЭЛЕМЕР-РЭМ-2:
а) для блока коммутации и исполнений вторичного преобразователя расхода ВПР-01МВ;
б) для исполнений вторичного преобразователя расхода ВПР-02Н и ВПР-03МВ.
Заводской номер и знак утверждения типа расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2 наносятся на маркировочную табличку, закрепленную на корпусе вторичного преобразователя расхода, методом фотопечати или лазерной гравировки. Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 5.
Места нанесения заводского номера
Места нанесения знака утверждения типа
Рисунок 5 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 имеют внутреннее и внешнее программное обеспечение.
Программное обеспечение, встроенное в микропроцессорный модуль расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2 включает метрологически значимую часть, которая является фиксированной и может быть изменена только на предприятии-изготовителе. Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014 -данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее программное обеспечение служит для конфигурирования расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2, настройки, получения значений измеряемых величин, получения диагностической информации о функционировании расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2 и не оказывает влияния на метрологические характеристики расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
ЭЛЕМЕР-РЭМ-2 ВПР-01МВ |
ЭЛЕМЕР-РЭМ-2 ВПР-02Н |
ЭЛЕМЕР-РЭМ-2 ВПР-03МВ | |
|
Идентификационное наименование |
VPR01MB_REM2 |
VPR02H_REM2 |
VPR03MB_REM2 |
|
Номер версии (идентификационный номер), не ниже |
12.ХХ.ХХ.ХХ1) |
14.ХХХ1) |
10.ХХ1) |
|
Цифровой идентификатор |
_ | ||
1) Х - относится к метрологически незначимой части ПО
Таблица 2 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
ЭЛЕМЕР-РЭМ-2 ВПР-01МВ |
ЭЛЕМЕР-РЭМ-2 ВПР-02Н |
ЭЛЕМЕР-РЭМ-2 ВПР-03МВ | ||
|
Идентификационное наименование |
Программа настройки ВПР-01 |
HARTmanager |
HART MultiConfig |
Программа настройки ВПР-03МВ |
|
Номер версии (идентификационный номер), не ниже |
1.ХХХ1) |
4.ХХ1) |
0.ХХХ1) |
0.ХХХ1) |
|
Цифровой идентификатор |
_ | |||
1) Х - относится к метрологически незначимой части ПО
В идентификационном номере внутреннего программного обеспечения фиксированные цифры отвечают за метрологически значимую часть и являются неизменными.
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости, м3/ч |
см. таблицу 6 |
|
Пределы допускаемой относительной погрешности измерений объема жидкости в потоке и объемного расхода жидкости, % |
см. таблицу 7 |
|
Пределы допускаемой приведенной к диапазону токового выхода погрешности преобразования измеренного значения объемного расхода жидкости в сигнал силы постоянного электрического тока1), % |
±0,05 |
|
1) При наличии токового канала | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр, мм |
от 4 до 1200 |
|
Температура измеряемой среды1), °С |
от -40 до +150 |
|
Давление измеряемой среды, МПа, не более |
1,6; 2,5; 4; 25; 30; 32 |
|
Выходные сигналы |
частотный, импульсный, релейный, токовый от 4 до 20 мА, цифровой (HART, ModBus) |
|
Параметры электрического питания1): - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц |
от 18 до 42; от 130 до 249 от 110 до 249 50±1 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
1200 1200 1650 |
|
Масса, кг, не более |
1750 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре плюс 35 °С, %, не более - атмосферное давление, кПа |
от -60 до +70 98 от 84,0 до 106,7 |
|
Степень защиты от попадания внешних твердых предметов и воды: - для первичного преобразователя расхода - для вторичного преобразователя расхода |
IP67, IP68, IP65/IP67, IP65/IP682) IP65/IP67 |
|
1) В зависимости от исполнения. 2) Опционально для первичного преобразователя расхода раздельного конструктивного исполнения. | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
15 150000 |
Таблица 6 - Номинальные диаметры, диапазоны измерений объемного расхода жидкости
|
Номинальный диаметр DN, мм |
Наибольший расход Q^rf, м3/ч |
Переходный расход Qпм, м3/ч |
Переходный расход Q с, м3/ч |
Переходный расход Q р, м3/ч |
Наименьший расход Q^m, м3/ч |
|
4 |
0,45 |
0,023 |
0,01 |
_ |
_ |
|
8 |
1,8 |
0,09 |
0,018 |
_ |
_ |
|
10 |
2,8 |
0,14 |
0,028 |
_ |
_ |
|
15 |
6,5 |
0,325 |
0,065 |
0,033 |
0,013 |
|
20 |
12 |
0,6 |
0,12 |
0,06 |
0,024 |
|
25 |
18 |
0,9 |
0,18 |
0,09 |
0,036 |
|
32 |
30 |
1,5 |
0,30 |
0,15 |
0,060 |
|
40 |
46 |
2,3 |
0,45 |
0,23 |
0,092 |
|
50 |
72 |
3,6 |
0,72 |
0,36 |
0,144 |
|
65 |
120 |
6 |
1,20 |
0,60 |
0,240 |
|
80 |
182 |
9,1 |
1,80 |
0,90 |
0,364 |
|
100 |
284 |
14,2 |
2,80 |
1,40 |
0,568 |
|
125 |
443 |
22,15 |
4,30 |
2,15 |
0,886 |
|
150 |
650 |
32,5 |
6,50 |
3,25 |
1,3 |
|
200 |
1150 |
57,5 |
11,50 |
5,75 |
2,3 |
|
250 |
1800 |
90 |
18,00 |
9,00 |
_ |
|
300 |
2547 |
127,35 |
25,20 |
12,60 |
_ |
|
400 |
4528 |
226,4 |
45,00 |
22,50 |
_ |
|
500 |
7100 |
355 |
71 |
_ |
_ |
|
600 |
10200 |
510 |
102 |
_ |
_ |
|
700 |
13850 |
692,5 |
138,5 |
_ |
_ |
|
800 |
18100 |
905 |
181 |
_ |
_ |
|
900 |
22900 |
1145 |
229 |
_ |
_ |
|
1000 |
28300 |
1415 |
283 |
_ |
_ |
|
1200 |
40700 |
2035 |
407 |
_ |
_ |
|
Примечание - Приняты следующие сокращения: Qm^ - наибольший измеряемый расход (верхний предел измерений), м3/ч; Qпм - переходный расход для минимального динамического диапазона измерений, м3/ч; Q™ - переходный расход для стандартного динамического диапазона измерений, м3/ч; Q^ - переходный расход для расширенного динамического диапазона измерений, м3/ч; Qнаим - наименьший измеряемый расход (нижний предел измерений), м3/ч. | |||||
Таблица 7 - Пределы допускаемой относительной погрешности измерений объема жидкости в потоке и объемного расхода жидкости_____________________________
|
Индекс исполнения |
Пределы допускаемой относительной погрешности измерений объема жидкости в потоке и объемного расхода жидкости, %, в диапазоне расходов жидкости, м3/ч | |||
|
от Qпм включ. до Q^ |
от Qm включ. до Qпм |
от Q, ,р включ. до Q с2 |
от Qнаим до Q^3) | |
|
А0151) |
±0,15 |
_ |
_ |
_ |
|
А021) |
±0,2 |
_ |
_ |
_ |
|
А05 |
±0,5 |
_ |
_ |
_ |
|
В021) |
±0,2 |
- |
_ | |
|
B05 |
±0,5 |
- |
_ | |
|
B1 |
±1,0 |
- |
_ | |
|
С05 |
±0,5 |
- | ||
|
C1 |
±1,0 |
- | ||
|
C2 |
±2,0 |
- | ||
|
D05 |
±0,5 |
±5 | ||
|
D1 |
±1,0 |
±5 | ||
|
D2 |
±2,0 |
±5 | ||
|
1) При поверке имитационным методом пределы допускаемой относительной погрешности измерений объема жидкости в потоке объемного расхода жидкости, % - для индекса исполнения А015 в диапазоне расходов от Qпм включ. до Qнаиб - ±0,5; - для индекса исполнения А02 в диапазоне расходов от Qпм включ. до Qнаиб - ±0,5; - для индекса исполнения В02 в диапазоне расходов от <Лс включ. до Qнаиб - ±0,5. 2) Динамический диапазон измерений от Q^ включ. до QnC установлен для номинальных диаметров от DN15 до DN400 (см. таблицу 6). 3) Динамический диапазон измерений от Qнаим включ. до Q^ установлен для номинальных диаметров от DN15 до DN200 (см. таблицу 6). Примечание - В зависимости от номинального диаметра расходомера-счетчика электромагнитного ЭЛЕМЕР-РЭМ-2 и требуемой погрешности могут быть установлены следующие поддиапазоны измерений (см. таблицу 6): - от Qпм включ. до Qнаиб (индексы исполнения А); - от Q^ включ. до Qнаиб (индексы исполнения В); - от Q^ включ. до Qнаиб (индексы исполнения С); - от Qнаим до Qm^ (индексы исполнения D). | ||||
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на корпусе вторичного преобразователя расхода методом фотопечати или лазерной гравировки, на титульных листах руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 8 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик электромагнитный |
ЭЛЕМЕР-РЭМ-2 |
1 шт. |
|
Программное обеспечение на CD-диске или флеш-носителе |
_ |
1 шт. |
|
Комплект монтажных частей (в соответствии с заказом) |
_ |
1 компл. |
|
Руководство по эксплуатации |
НКГЖ.407112.003РЭ |
1 экз. |
|
Паспорт |
НКГЖ.407112.003ПС |
1 экз. |
Сведения о методах измерений
приведены в пункте 3.2 руководства по эксплуатации НКГЖ.407112.003РЭ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
НКГЖ.407112.003ТУ Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2. Технические условия.
