Газоанализаторы водорода АСТЕК 2020
| Номер в ГРСИ РФ: | 94984-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "Аналитические Системы и Технологии СОФТ" (ООО "АСТ СОФТ"), г. Москва |
Газоанализаторы водорода АСТЕК 2020 (далее - газоанализаторы) предназначены для измерений объемной доли водорода в потоке технологического газа, в инертных газах и азоте.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94984-25 |
| Наименование | Газоанализаторы водорода |
| Модель | АСТЕК 2020 |
| Срок свидетельства (Или заводской номер) | 24.03.2030 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Аналитические Системы и Технологии СОФТ" (ООО "АСТ СОФТ"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 7 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 08.04.2025 |
Поверители
Скачать
| 94984-25: Описание типа | Скачать | 338.7 КБ | |
| 94984-25: Методика поверки | Скачать | 1.6 MБ |
Описание типа
Назначение
Газоанализаторы водорода АСТЕК 2020 (далее - газоанализаторы) предназначены для измерений объемной доли водорода в потоке технологического газа, в инертных газах и азоте.
Описание
Принцип действия газоанализаторов основан на изменении электрических характеристик чувствительного элемента при абсорбции водорода и преобразовании этих характеристик в электрический сигнал с регистрацией в цифровом виде на встроенном дисплее или через интерфейс, а также в аналоговый токовый сигнал.
Газоанализаторы представляют собой автоматические стационарные приборы непрерывного действия.
Газоанализаторы выпускаются в двух исполнениях:
- газоанализаторы в исполнении 1 выполнены в компактном корпусе с небольшим монохромным дисплеем и пультом ДУ;
- газоанализаторы в исполнении 2 выполнены в полноразмерном корпусе с большим цветным дисплеем и сенсорными кнопками управления.
Газоанализаторы в исполнении 1 состоят из цилиндрического взрывонепроницаемого корпуса с крышкой, внутри которого размещены электронные элементы и зажимы для подключения кабеля, и сенсора (чувствительного элемента), закрытого пламегасителем и выведенного в фитинг из нержавеющей стали, служащий для подключения к потоку технологического газа. В корпус сенсора встроен нагреватель и датчик температуры, с помощью которых осуществляется стабилизация температуры.
Газоанализаторы в исполнении 2 выполнены в полноразмерном корпусе с цветным дисплеем и сенсорными кнопками управления. Анализируемый газ направляется в проточную измерительную ячейку, расположенную внутри корпуса газоанализатора. Сенсор газоанализатора установлен внутри проточной ячейки.
Пульт ДУ представляет собой устройство с кнопками управления, внутри корпуса которого находится электронная схема, содержащая источник питания и печатную плату, включающую в себя микроконтроллер и инфракрасный передатчик. Пульт ДУ предназначен для градуировки и изменения настроек газоанализаторов.
Способ отбора пробы - под избыточным давлением.
Газоанализаторы оснащены цифровой индикацией.
Общий вид газоанализаторов приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится способом лазерной гравировки на идентификационную табличку (рисунок 3), закрепленную на боковой стороне газоанализаторов.
Пломбирование от несанкционированного доступа не предусмотрено.
Место размещения идентификационной таблички (шильда) на верхней стороне газоанализатора

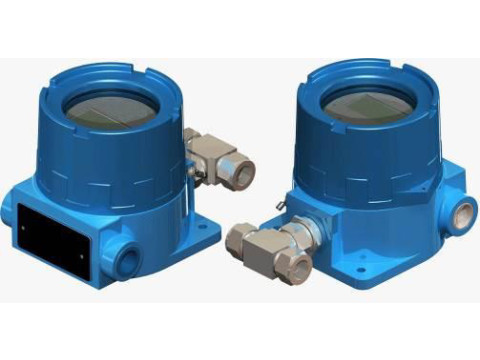

Рисунок 1 - Общий вид газоанализаторов водорода АСТЕК 2020, исполнение 1
Место размещения идентификационной таблички (шильда) на боковой стороне газоанализатора

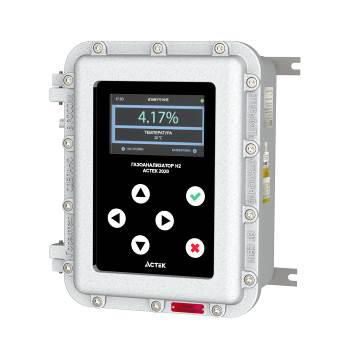

Рисунок 2 - Общий вид газоанализаторов водорода АСТЕК 2020, исполнение 2
|
Газоанализатор водорода |
АПТЕК | ||
|
Модель |
2020 | ||
|
Исполнение |
2 | ||
|
Маркировка взрывозащиты |
1Ех db IIB+H2 Т4 6Ь | ||
|
Степень защиты -оболочки ПО ПОСТ 142 54-2015 |
IP 66 | ||
|
Температура окружающей среды |
+ 5еС£ТаЗ+55еС | ||
|
Параметры электропитания: Рабочее напряжение, в: Частота, Гц: Потребляемая мощность, 6т. |
230±23 50+ : не более 150 | ||
|
Серийный номер |
243501 | ||
|
Дата ияптгмлення |
03.2024 | ||
|
V |
Z-A LUI IL ООО ПРОММАШ ТЕСТ \у/ [||[ |lX] №ЕАЭС RU C-RU.XXXXXXXXXX/24 | ||
Рисунок 3 - Идентификационная табличка
Программное обеспечение
Встроенное ПО предназначено для пересчета электрических характеристик чувствительного элемента в объемную концентрацию водорода в анализируемом газе, а также для настройки газоанализатора.
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: - исполнение 1 - исполнение 2 |
sens fw astek2020 |
|
Номер версии (идентификационный номер) ПО, не ниже: - исполнение 1 - исполнение 2 |
3.88 astek2020.1.0 |
Технические характеристики
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 5.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон1) измерений объемной доли водорода (H2), % Для исполнения 1 |
от 0 до 5 от 0 до 100 |
|
Диапазон1) измерений объемной доли водорода (H2), % Для исполнения 2 |
от 0 до 5 от 0 до 100 |
|
Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений объемной доли водорода (H2), % - в диапазоне от 0 до 5 % - в диапазоне от 0 до 100 % |
±5 ±2 |
|
1) Значение диапазона измерений указывается в техническом паспорте. | |
Таблица 3 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -20 °С до +15 °С включ. и св. +25 °С до +55 °С на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±0,5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
60 |
|
Расход газа, л/мин |
от 1 до 10 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230 ± 23 50 ± 1 |
|
Потребляемая мощность, В^А, не более |
150 |
|
Габаритные размеры (без учета кабельных вводов, заглушек и дополнительной трубной обвязки, Ш*В*Г), мм, не более Исполнение 1 Исполнение 2 |
140x215x145 360x435x235 |
|
Маркировка взрывозащиты |
1Ex db IIB+H2 T4 Gb |
|
Защита от внешних воздействий по ГОСТ 14254-2015 Исполнение 1 Исполнение 2 |
IP67 IP66 |
|
Масса, кг, не более: Исполнение 1 Исполнение 2 |
3 35 |
|
Условия эксплуатации: - температура окружающей среды, °С для исполнения 1 для исполнения 2 - относительная влажность (без конденсации влаги), %, не более - атмосферное давление, кПа |
от -20 до +55 от +5 до +50 95 от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
30 000 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на маркировочную табличку методом лазерной гравировки, а также на титульный лист Руководства по эксплуатации и технического паспорта типографским способом.
Комплектность
Комплектность поставки газоанализаторов приведена в таблице 6.
|
Таблица 6 - Комплект поставки газоанализато] |
ров | |
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор водорода |
АСТЕК 2020 |
1 шт. |
|
Технический паспорт газоанализатора |
АСТС2020.1.0000.00^00 ПС |
1 экз. |
|
Руководство по эксплуатации |
РЭ 26.51.53-003-59657592-2023 |
1 экз. |
Сведения о методах измерений
приведены в разделе 2.5 «Эксплуатация газоанализаторов» документа РЭ 26.51.53-003-59657592-2023 «Газоанализаторы водорода АСТЕК 2020. Руководство по эксплуатации».
Нормативные документы
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы.
Общие технические требования и методы испытаний газоанализаторов горючих газов»;
ГОСТ IEC 60079-29-1-2013 «Взрывоопасные среды. Часть 29-1. Газоанализаторы.
Требования к эксплуатационным характеристикам газоанализаторов горючих газов»;
ГОСТ 24032-80 «Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний»;
ТУ 26.51.53-003-59657592-2023 «ГАЗОАНАЛИЗАТОРЫ ВОДОРОДА АСТЕК 2020. Технические условия».
