Преобразователь давления измерительный C-KTS
| Номер в ГРСИ РФ: | 95017-25 |
|---|---|
| Производитель / заявитель: | Hofmann TeSys Pruftechnik GmbH, Германия |
Преобразователь давления измерительный C-KTS (далее - преобразователь) предназначен для измерений избыточного давления газов в целях контроля герметичности пневмосистемы грузовых транспортных средств.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95017-25 | ||||||
| Наименование | Преобразователь давления измерительный | ||||||
| Модель | C-KTS | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d7d9b5db-4223-06c2-f9d4-0a1ab0391da8 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Hofmann TeSys Prüftechnik GmbH, Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
95017-25: Описание типа
2025-95017-25.pdf
|
Скачать | 634 КБ | |
|
95017-25: Методика поверки
2025-mp95017-25.pdf
|
Скачать | 827 КБ |
Описание типа
Назначение
Преобразователь давления измерительный C-KTS (далее - преобразователь) предназначен для измерений избыточного давления газов в целях контроля герметичности пневмосистемы грузовых транспортных средств.
Описание
К средствам измерений данного типа относится преобразователь давления измерительный C-KTS зав. № KTS-190300.
Принцип действия преобразователя основан на измерении величины избыточного давления и изменения этого давления, которое предварительно создается через адаптеры в контурах пневмосистемы транспортного средства.
Оборудование состоит из шкафа управления и блока подготовки воздуха с выносными адаптерами для подключения к автомобилю.
Управление и визуализация процесса тестирования осуществляется через кнопки на шкафу управления и автоматизированное рабочее место оператора (АРМ). АРМ состоит из шкафа управления с установленным программным обеспечением, монитора, клавиатуры, сканера штрих-кодов и принтера чеков.
Для подключения к автомобилю используются специальные адаптеры соединенные с панелью подготовки воздуха при помощи гибких шлангов. Подключение адаптеров производится к контрольным выводам на транспортном средстве.
Давление подается через блок подготовки воздуха. После достижения заданного давления, контролируемого датчиком давления, пневматический контур замыкается. По истечению заданного времени производится снятие показаний давления.
В процессе эксплуатации преобразователя не предусматриваются внешние механические или электронные регулировки. Пломбирование крепёжных винтов корпуса преобразователя не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер преобразователя в буквенно-числовом формате указан методом печати на маркировочной наклейке, расположенной на корпусе преобразователя.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид преобразователя давления измерительного C-KTS с местом указания заводского номера представлен на рисунке 1.
Общий вид рабочего места оператора преобразователя давления измерительного C-KTS представлен на рисунке 2.
Общий вид маркировочной таблички представлен на рисунке 3.
Место указания заводского номера
Рисунок 1 - Общий вид преобразователя давления измерительного C-KTS с местом указания заводского номера

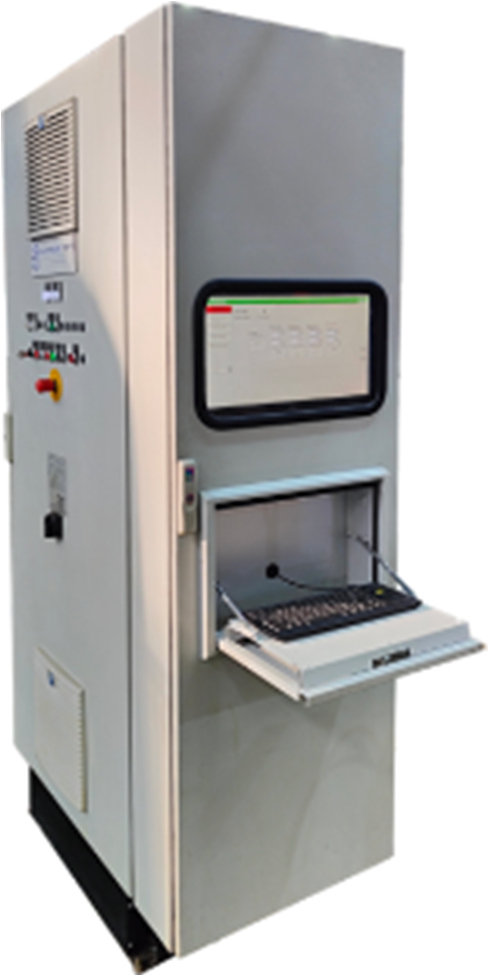

Рисунок 2 - Общий вид рабочего места оператора

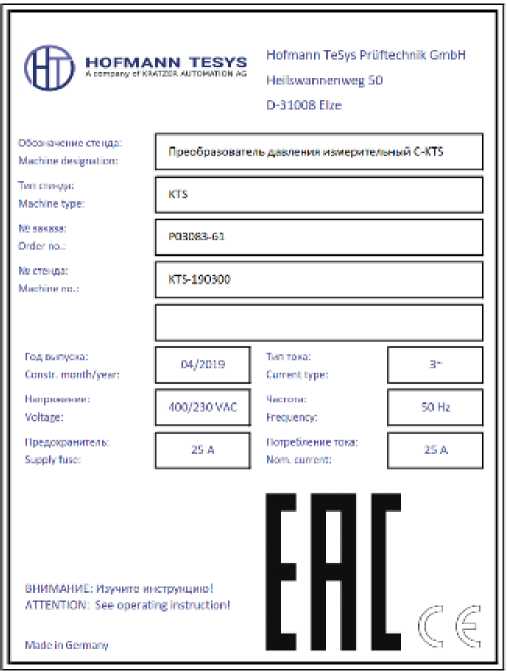

Рисунок 3 - Общий вид маркировочной таблички
Программное обеспечение
Для работы с преобразователем используется метрологически значимое программное обеспечение (далее - ПО) «BCT», устанавливаемое на шкафу управления для управления преобразователем, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
BCT |
|
Номер версии (идентификационный номер ПО) |
1.0.X.X |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа |
От 0 до 1 |
|
Пределы допускаемой относительной погрешности измерений избыточного давления, % |
±0,2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
800x600x2000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +35 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
3x380 50 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный в комплекте |
C-KTS |
1 шт. |
|
Комплект принадлежностей и приспособлений |
- |
1 комплект |
|
Руководство по эксплуатации на русском языке |
KTS-190300 РЭ |
1 экз. |
|
Паспорт |
KTS-190300 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.6 «Средства измерения, инструмент и принадлежности» «Преобразователь давления измерительный C-KTS. Руководство по эксплуатации KTS-190300 РЭ».
Нормативные документы
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653.
