Резервуары вертикальные стальные цилиндрические РВС-400
| Номер в ГРСИ РФ: | 95034-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Алмазы Анабара", Республика Саха (Якутия), г. Якутск |
Резервуары вертикальные стальные цилиндрические РВС-400 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95034-25 |
| Наименование | Резервуары вертикальные стальные цилиндрические |
| Модель | РВС-400 |
Производитель / Заявитель
Акционерное общество "Алмазы Анабара" (АО "Алмазы Анабара"), г. Якутск
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Актуальность информации | 20.04.2025 |
Поверители
Скачать
| 95034-25: Описание типа | Скачать | 569.8 КБ | |
| 95034-25: Методика поверки | Скачать | 1.4 MБ |
Описание типа
Назначение
Резервуары вертикальные стальные цилиндрические РВС-400 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Резервуары представляют собой стальные вертикальные конструкции
цилиндрической формы со стационарной крышей без понтона наземного расположения.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на цилиндрическую стенку резервуаров аэрографическим способом.
Нанесение знака поверки на средство измерений не предусмотрено.
К резервуарам данного типа относятся резервуары РВС-400 зав.№№ 1.1.1, 1.1.2, 1.1.3, 1.1.4, 1.1.8, 1.1.9, 1.1.10, 1.2.4, 1.2.6, расположенные по адресу: Республика Саха
(Якутия), Оленекский улус, территория склада ГСМ участка Большая Куонамка.
Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунках 1-3.

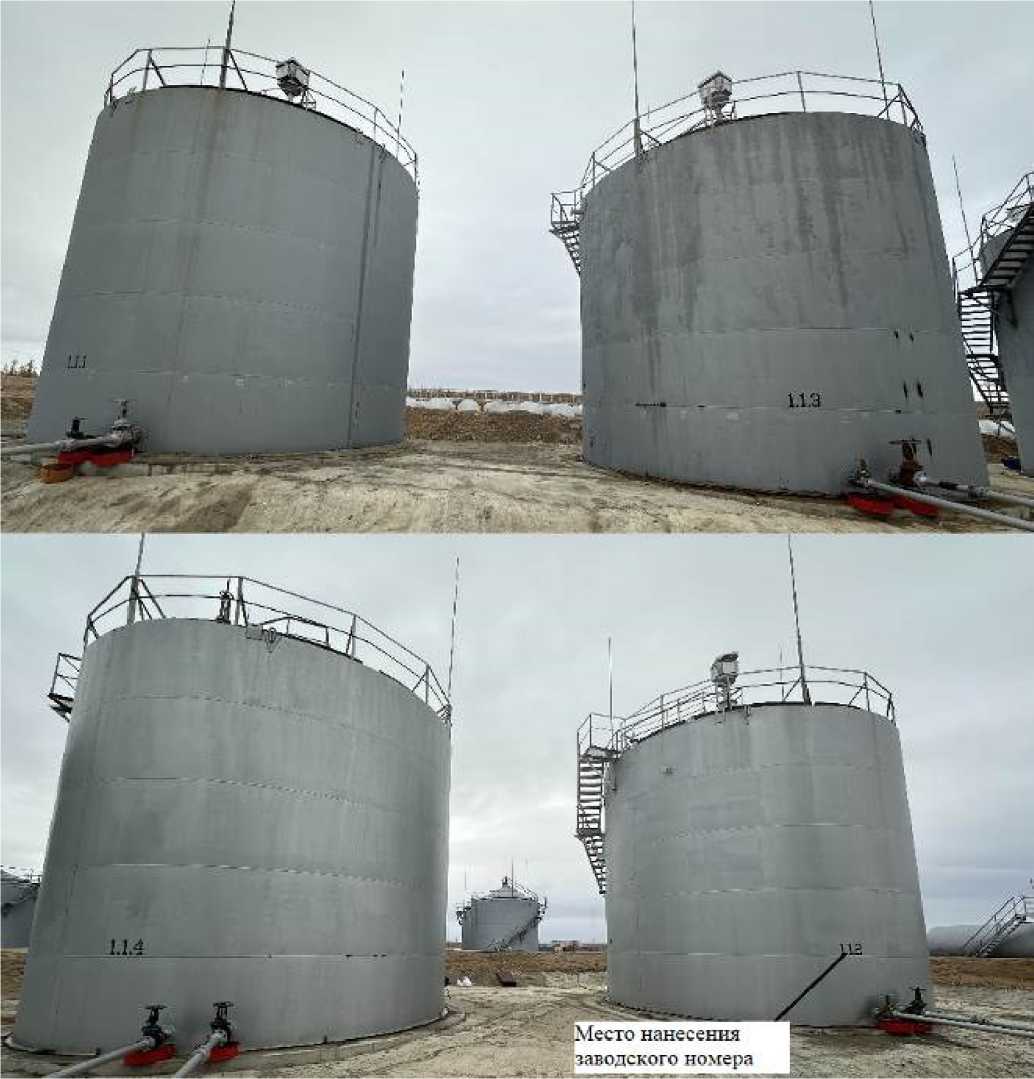

Рисунок 1 - Общий вид резервуаров вертикальных стальных цилиндрических РВС-400 зав.№№ 1.1.1, 1.1.2, 1.1.3, 1.1.4 с указанием места нанесения заводских номеров
LU!
'"Him нанесения ■
■чяршранодского номера
Рисунок 2 - Общий вид резервуаров вертикальных стальных цилиндрических РВС-400, зав.№№ 1.1.8, 1.1.9, 1.1.10 с указанием места нанесения заводских номеров

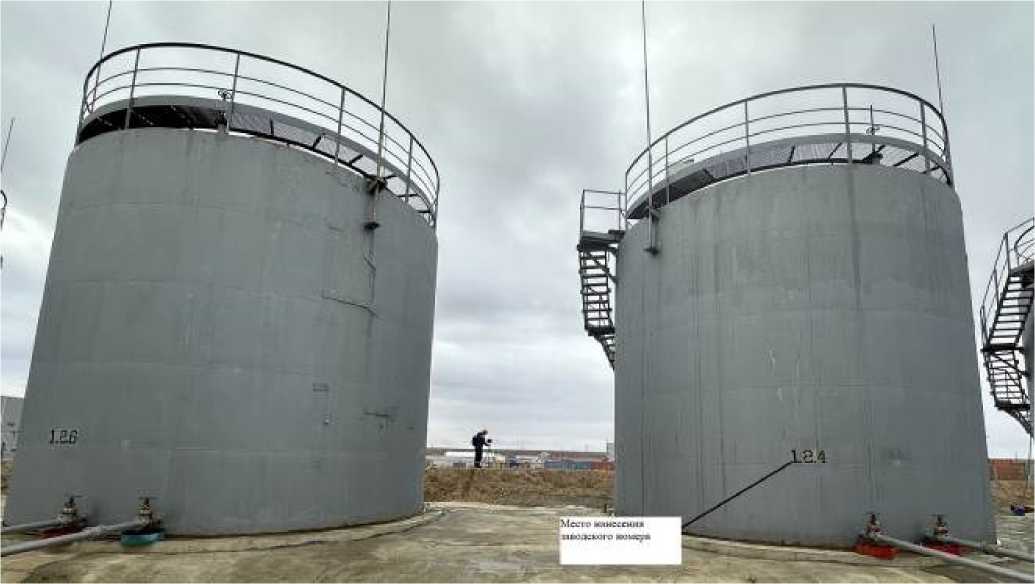

Рисунок 3 - Общий вид резервуаров вертикальных стальных цилиндрических РВС-400, зав.№№ 1.2.4, 1.2.6 с указанием места нанесения заводских номеров
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Тип резервуара |
РВС-400 |
|
Номинальная вместимость, м3 |
400 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,20 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,0 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВС-400 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении
Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
