Системы мгновенных измерений VX5100
| Номер в ГРСИ РФ: | 95035-25 |
|---|---|
| Производитель / заявитель: | Компания "Chotest Technology Inc.", Китай |
Системы мгновенных измерений VX5100 (далее - системы) предназначены для измерений линейных размеров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95035-25 |
| Наименование | Системы мгновенных измерений |
| Модель | VX5100 |
Производитель / Заявитель
Chotest Technology Inc., Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 2 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 20.04.2025 |
Поверители
Скачать
| 95035-25: Описание типа | Скачать | 309.5 КБ | |
| 95035-25: Методика поверки | Скачать | 903.5 КБ |
Описание типа
Назначение
Системы мгновенных измерений VX5100 (далее - системы) предназначены для измерений линейных размеров.
Описание
Принцип работы систем состоит в преобразовании светового излучения, падающего на измеряемую деталь, в пучок параллельных лучей с помощью специальных рассеивателей и линз. Изображение захватывается телецентрической линзой и получается черно-белый профиль измеряемой детали. Тень профиля, получаемая от образцов при включении проходящего света, улавливается системой камер и захваченное изображение передается в компьютер.
Конструктивно системы состоят из измерительного блока, закрепленного на станине, и персонального компьютера. Основной частью измерительного блока является оптическая система, включающая в себя в левой части источники света и в правой части специальные линзы и высокочувствительную камеру. Между левой и правой частями оптической системы находится измерительный столик.
Внешний вид систем приведен на рисунке 2.
Нанесение знака поверки на системы не предусмотрено. Заводской номер нанесен методом печати на табличке, расположенной на задней части корпуса систем и имеет буквенно-цифровое обозначение (рисунок 1).
Пломбирование систем мгновенных измерений VX5100 от несанкционированного доступа не предусмотрено.
К системам, относящимся к данному типу средств измерений, относятся системы мгновенных измерений VX5100 зав. №№ VX510023104, VX510023103.

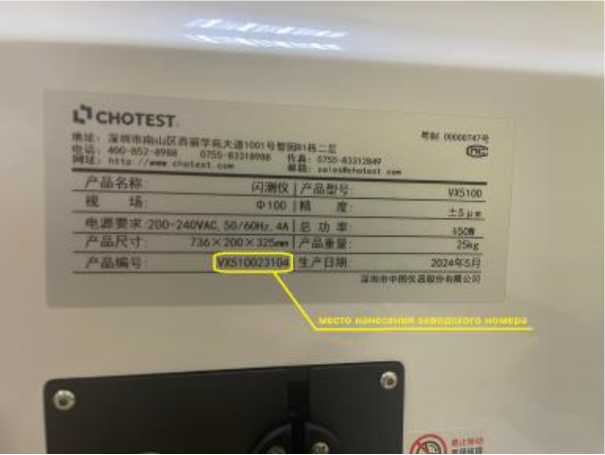

Рисунок 1 - Внешний вид таблички

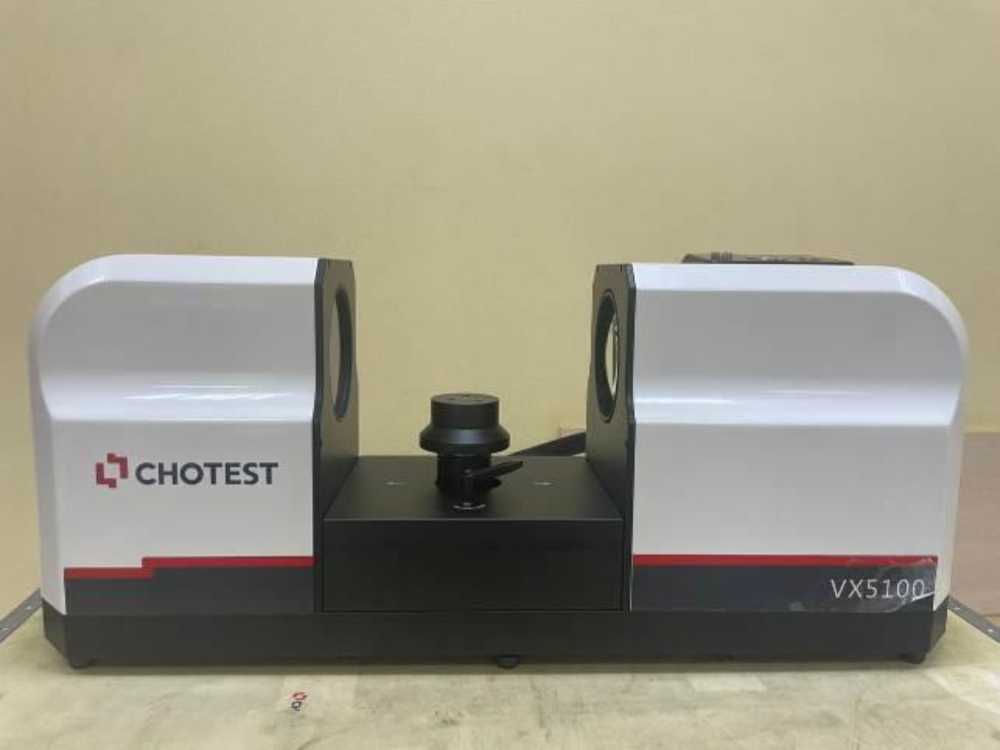

Рисунок 2 - Общий вид систем мгновенных измерений VX5100
Программное обеспечение
ПО VisionX представляют собой ПО для выполнения настроек, сбора, обработки и анализа измерительной информации систем мгновенных измерений VX5100.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VisionX |
|
Номер версии (идентификационный номер) ПО |
не ниже v.3.2 |
|
Цифровой идентификатор ПО |
- |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является лицензия, что предотвращает неавторизованное использование ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений диаметра, мм |
от 1 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений, мкм |
±5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
25 |
|
Габаритные размеры, мм, не более | |
|
- длина |
736 |
|
- ширина |
200 |
|
- высота |
325 |
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °C |
от +10 до +30 |
|
Относительная влажность воздуха, %, не более |
80 |
|
Напряжение переменного тока, В |
220±10 |
|
Частота, Гц |
50/60 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Системы мгновенных измерений |
VX5100 |
1 шт. |
|
Компьютер с ПО |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
Метод измерений изложен в главе 3 «Процесс измерения» документа «Системы мгновенных измерений VX5100. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1D10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Госстандарта от 29 декабря 2018 г. № 2840.
