Преобразователи измерительные MMC-200 Ex
| Номер в ГРСИ РФ: | 95038-25 |
|---|---|
| Производитель / заявитель: | ОАО "Нефтеавтоматика", г.Уфа |
Преобразователи измерительные MMC-200 Ex (далее - преобразователи) предназначены для преобразований входных аналоговых сигналов силы и напряжения постоянного тока, электрического сопротивления постоянному току (в том числе сигналов от термопар и термопреобразователей сопротивления (далее - ТС)), в унифицированные сигналы силы постоянного тока для обеспечения искробезопасности в электрических цепях устройств, находящихся во взрывоопасной зоне.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95038-25 | ||||||||||||||||||
| Действует | по 28.03.2030 | ||||||||||||||||||
| Наименование | Преобразователи измерительные | ||||||||||||||||||
| Модель | MMC-200 Ex | ||||||||||||||||||
| Модификации |
ММС-251 Ех MMC-232 Ех |
||||||||||||||||||
| Приказы |
№1610 от
07.08.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8e271fb9-fbbb-a42e-b0c1-be9e0be74b04 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
АО «Нефтеавтоматика», РОССИЯ, 450511, Республика Башкортостан, Уфимский р-н, д.Мударисово, ул.Нефтеавтоматики, д.1
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-058-25 Государственная система обеспечения единства измерений Преобразователи измерительные MMC-200 Ex Методика поверки
(с 07.08.2025)
МП-НИЦЭ-150-24 Государственная система обеспечения единства измерений Преобразователи измерительные ММС-200 Ex Методика поверки
(с 28.11.2024 по 07.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
6231
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6231 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95038-25: Описание типа
2025-95038-25.pdf
|
Скачать | 920.8 КБ | |
|
95038-25: Методика поверки
2025-mp95038-25.pdf
Файл устарел
|
Скачать | 3.1 MБ | |
|
95038-25: Описание типа
2025-95038-25-1.pdf
Файл устарел
|
Скачать | 809.1 КБ | |
|
95038-25: Описание типа
2025-95038-25-2.pdf
Файл устарел
|
Скачать | 920.8 КБ | |
|
95038-25: Методика поверки
МП-НИЦЭ-058-25
2025-mp95038-25-1.pdf
Файл устарел
|
Скачать | 1.9 MБ | |
|
95038-25: Методика поверки
2025-mp95038-25-2.pdf
Файл устарел
|
Скачать | 3.1 MБ | |
|
95038-25: Описание типа
2025-95038-25-3.pdf
|
Скачать | 809.1 КБ | |
|
95038-25: Методика поверки
МП-НИЦЭ-058-25
2025-mp95038-25-3.pdf
|
Скачать | 1.9 MБ | |
|
95038-25: Методика поверки
МП-НИЦЭ-150-24
2025-mp95038-25-4.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Преобразователи измерительные MMC-200 Ex (далее - преобразователи) предназначены для преобразований входных аналоговых сигналов силы и напряжения постоянного тока, электрического сопротивления постоянному току (в том числе сигналов от термопар и термопреобразователей сопротивления (далее - ТС)), в унифицированные сигналы силы постоянного тока для обеспечения искробезопасности в электрических цепях устройств, находящихся во взрывоопасной зоне.
Описание
Принцип действия преобразователей основан на преобразовании входного сигнала от первичных датчиков в унифицированный выходной сигнал постоянного тока.
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в пластиковом корпусе, состоящем из двух частей, и предназначены для установки на монтажный рельс шириной 35 миллиметров. Для облегчения монтажа и замены преобразователей применены съемные клеммные колодки. Преобразователи выполнены в искробезопасном исполнении.
Преобразователи выпускаются в исполнениях: MMC-211 Ex, MMC-212 Ex, MMC-221 Ex, MMC-222 Ex, MMC-231 Ex, MMC-232 Ex, MMC-241 Ex, MMC-242 Ex, MMC-251 Ex, MMC-252 Ex, отличающихся типом входных сигналов, количеством каналов и направлением передачи сигналов.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид преобразователей с указанием места нанесения заводского номера и места нанесения знака утверждения типа представлен на рисунках 1-11. Количество индикаторов, толщина преобразователей и нумерация клемм на торцевой панели может отличаться от представленных на рисунках. Способ ограничения доступа к местам настройки (регулировки) - на место соединения частей корпуса наносится заводская наклейка. Нанесение знака поверки на преобразователи не предусмотрено.

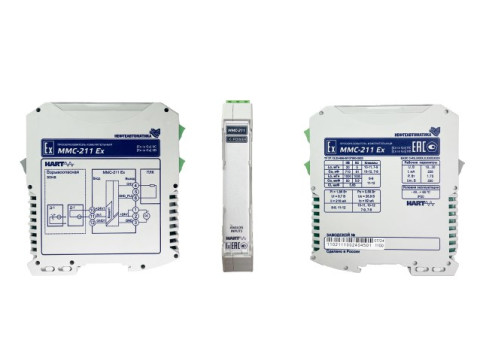

Рисунок 1 - Общий вид исполнения ММС-211 Ex

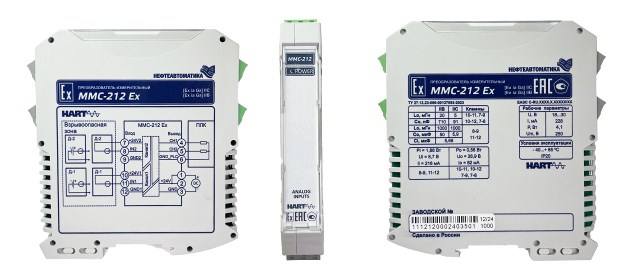

Рисунок 2 - Общий вид исполнения ММС-212 Ex

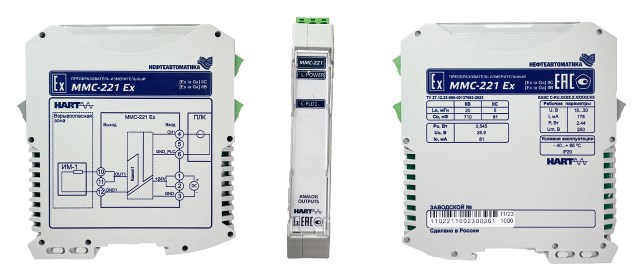

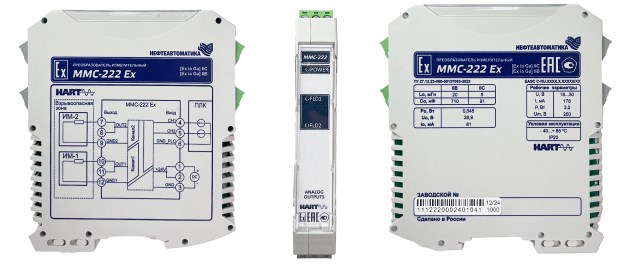

Рисунок 3 - Общий вид исполнения ММС-221 Ex
Рисунок 4 - Общий вид исполнения ММС-222 Ex

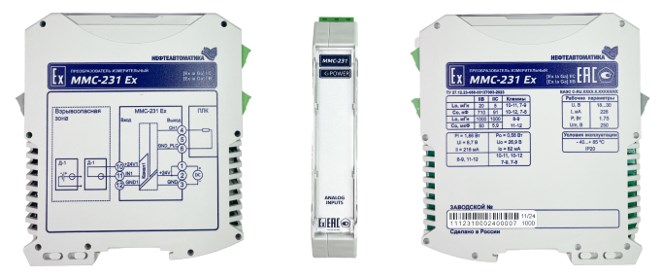

Рисунок 5 - Общий вид исполнения ММС-231 Ex

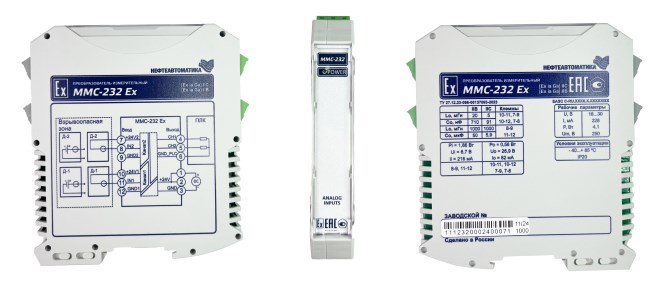

Рисунок 6 - Общий вид исполнения ММС-232 Ex
Hllhlbk

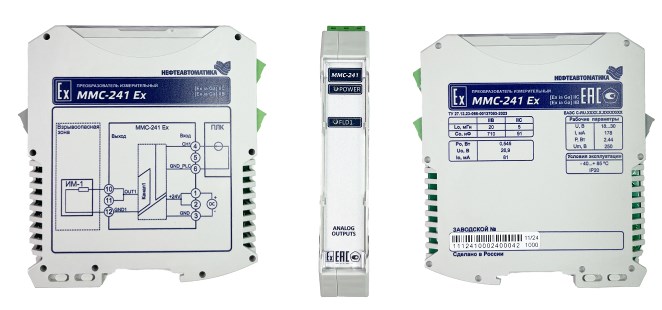

Рисунок 7 - Общий вид исполнения ММС-241 Ex

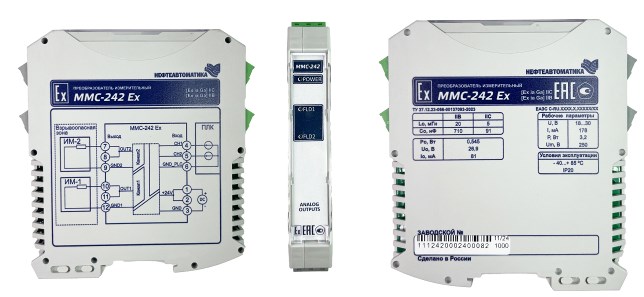

Рисунок 8 - Общий вид исполнения ММС-242 Ex

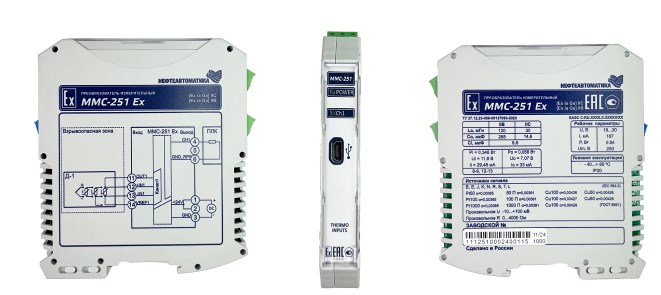

Рисунок 9 - Общий вид исполнения ММС-251 Ex

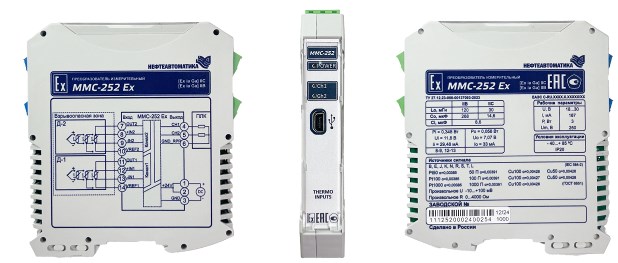

Рисунок 10 - Общий вид исполнения ММС-252 Ex
Рисунок 11 - Места нанесения знака утверждения типа, заводского номера и места ограничения доступа к местам настройки (регулировки)
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей исполнений MMC-251 Ex и MMC-252 Ex состоит из встроенного и внешнего ПО. В преобразователях исполнений MMC-211 Ex, MMC-212 Ex, MMC-221 Ex, MMC-222 Ex, MMC-231 Ex, MMC-232 Ex, MMC-241 Ex, MMC-242 Ex программное обеспечение отсутствует.
Встроенное ПО записывается изготовителем на этапе производства и не может быть изменено потребителем, является метрологически значимым.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО.
Внешнее ПО предназначено для считывания данных и конфигурации преобразователей и является метрологически не значимым
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение для исполнений | |
|
ММС-251 Ex |
MMC-252 Ex | |
|
Идентификационное наименование ПО |
М1В/ММС-251 Ex firmware |
М1В/ММС-252 Ex firmware |
|
Номер версии (идентификационный номер) ПО |
0.0.1.4 |
0.0.1.0 |
|
Цифровой идентификатор ПО (CRC) |
0x2A6623DF |
0x3B7734EC |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Исполнение |
Наименование характеристики |
Диапазоны входного сигнала |
Диапазоны выходного сигнала |
Пределы допускаемой основной погрешности преобразований входного сигнала в выходной сигнал |
Пределы допускаемой дополнительной погрешности преобразований входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий | |
|
на каждый 1 °С |
в диапазоне рабочих температур | |||||
|
MMC-251 Ex (1 вход 1 выход) MMC-252 Ex (2 входа 2 выхода) |
Преобразование сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в выходной сигнал: - Pt100 (а=0,00385 °С-1) - Pt50 (а=0,00385 °С-1) - Pt1000 (а=0,00385 °С-1) - Cu100 (а=0,00426 °С-1) - Cu100 (а=0,00427 °С-1)* - Cu100 (а=0,00428 °С-1) - Cu50 (а=0,00426 °С-1) - Cu50 (а=0,00428 °С-1) - 50П (а= 0,00391 °С-1) - 100П (а= 0,00391 °С-1) - 1000П (а= 0,00391 °С-1) |
от -200 до +850 °С от -200 до +850 °С от -200 до +850 °С от -50 до +200 °С от -200 до +260 °С от -180 до +200 °С от -50 до +200 °С от -180 до +200 °С от -200 до +850 °С от -200 до +850 °С от -200 до +850 °С |
от 4 до 20 мА от 0 до 20 мА |
±0,6 °С (Д) ±1 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) ±1 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) |
±0,04 °С (Д) ±0,06 °С (Д) ±0,04 °С (Д) ±0,04 °С (Д) ±0,04 °С (Д) ±0,04 °С (Д) ±0,04 °С (Д) ±0,04 °С (Д) ±0,06 °С (Д) ±0,04 °С (Д) ±0,04 °С (Д) |
- |
|
Исполнение |
Наименование характеристики |
Диапазоны входного сигнала |
Диапазоны выходного сигнала |
Пределы допускаемой основной погрешности преобразований входного сигнала в выходной сигнал |
Пределы допускаемой дополнительной погрешности преобразований входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий | |
|
на каждый 1 °С |
в диапазоне рабочих температур | |||||
|
MMC-251 Ex (1 вход 1 выход) MMC-252 Ex (2 входа 2 выхода) |
Преобразование сигналов от преобразователей термоэлектрических по ГОСТ Р 8.585-2001 в выходной сигнал: - ТПР (B) - ТХКн (E) - ТЖК (J) - ТХА (K) - ТХК (L) - ТНН (N) - ТМК (T) - ТПП (R) - ТПП (S) |
от +600 до +1800 °С от -200 до +1000°С от -200 до +1200 °С от -200 до +1300°С от -200 до +800 °С от -200 до +1300°С от -200 до +400 °С от 0 до +1700 °С от 0 до +1700 °С |
от 4 до 20 мА от 0 до 20 мА |
±2 °С (Д) ±1 °С (Д) ±1 °С (д) ±1 °С (Д) ±1 °С (д) ±1 °С (Д) ±1 °С (д) ±2 °С (Д) ±2 °С (Д) |
±0,6 °С (Д) ±0,3 °С (Д) ±0,3 °С (Д) ±0,3 °С (Д) ±0,3 °С (Д) ±0,3 °С (Д) ±0,3 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) |
- |
|
Преобразование сигналов напряжения постоянного тока в выходной сигнал |
от -10 до +100 мВ |
от 4 до 20 мА от 0 до 20 мА |
±25 мкВ (Д) |
±8 мкВ (Д) |
- | |
|
MMC-251 Ex (1 вход 1 выход) MMC-252 Ex (2 входа 2 выхода) |
Преобразование электрического сопротивления постоянному току потенциометрических устройств |
от 0 до 4000 Ом |
от 4 до 20 мА от 0 до 20 мА |
±3 Ом (Д) |
±0,1 Ом (Д) |
- |
|
Исполнение |
Наименование характеристики |
Диапазоны входного сигнала |
Диапазоны выходного сигнала |
Пределы допускаемой основной погрешности преобразований входного сигнала в выходной сигнал |
Пределы допускаемой дополнительной погрешности преобразований входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий | |
|
на каждый 1 °С |
в диапазоне рабочих температур | |||||
|
MMC-211 Ex (1 вход 1 выход) MMC-212 Ex (2 входа 2 выхода) MMC-221 Ex (1 вход 1 выход) MMC-222 Ex (2 входа 2 выхода) MMC-231 Ex (1 вход 1 выход) MMC-232 Ex (2 входа 2 выхода) MMC-241 Ex (1 вход 1 выход) MMC-242 Ex (2 входа 2 выхода) |
Преобразование сигналов силы постоянного тока в выходной сигнал |
от 0 до 20 мА (от 4 до 20 мА)** |
от 0 до 20 мА (от 4 до 20 мА)** |
±0,1 % (Y) |
- |
±0,65 % (y) |
* - Статическая характеристика для медных термопреобразователей сопротивления и чувствительных элементов является индивидуальной.
** - Конкретный диапазон приведен в паспорте.
Примечания:
1. Д - абсолютной.
2. y — приведенной к диапазону выходного сигнала.
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
24±6 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
108,0х17,5х114,0 |
|
Масса, г, не более |
150 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +20 до +30 75 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (без конденсации), %, не более |
от -40 до +85 95 |
|
Маркировка взрывозащиты |
[Ex ia Ga]IIC [Ex ia Ga]IIB |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
450000 |
|
Средний срок службы, лет |
15 |
Знак утверждения типа
наносится на корпус преобразователя, на титульный лист паспорта, руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный |
MMC-200 Ex |
1 шт. |
|
Паспорт |
КДСА.426442.ХХХ-ХХ1) ПС |
1 экз. |
|
Руководство по эксплуатации2) (по требованию) |
КДСА.426442.ХХХ3) РЭ |
1 экз. |
|
Методика поверки (по требованию) |
- |
1 экз. |
|
Примечания: 1) - Принимает значения: 001 (для исполнения ММС-212 Ex), 001-01 ((для исполнения ММС-211 Ex), 002 (для исполнения ММС-222 Ex), 002-01 (для исполнения ММС-221 Ex), 003 (для исполнения ММС-232 Ex), 003-01 (для исполнения ММС-231 Ex), 004 (для исполнения ММС-242 Ex), 004-01 (для исполнения ММС-241 Ex), 005 (для исполнения ММС-252 Ex), 005-01 (для исполнения ММС-251 Ex), 2) - Допускается прилагать 1 экземпляр на партию изделий, поставляемых в один адрес. Допускается поставка в электронном виде. 3) - Принимает значения: 001 (для исполнений ММС-211 Ex, ММС-212 Ex, ММС-231 Ex, ММС-232 Ex), 002 (для исполнений ММС-221 Ex, ММС-222 Ex, ММС-241 Ex, ММС-242 Ex), 005 (для исполнений ММС-251 Ex, ММС-252 Ex) | ||
Сведения о методах измерений
приведены в п. 2.5 «Методика измерения и воспроизведения сигнала» руководства по эксплуатации КДСА.426442.ХХХ РЭ.
Нормативные документы
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ТУ 27.12.23-066-00137093-2023 «Преобразователь измерительный ММС-200 Ex. Технические условия»
