Спектрометры рентгенофлуоресцентные портативные Melytec
| Номер в ГРСИ РФ: | 95046-25 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | JSPEC INSTRUMENT CO., LTD, Китай |
Спектрометры рентгенофлуоресцентные портативные Melytec (далее -спектрометры) предназначены для измерений массовой доли элементов в металлах и сплавах, а также в других твердых и жидких веществах и материалах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95046-25 |
| Действует | по 28.03.2030 |
| Наименование | Спектрометры рентгенофлуоресцентные портативные |
| Модель | Melytec |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4cbe7473-5810-88da-0534-e7b8273e58f0 |
Производитель / Заявитель
JSPEC INSTRUMENT CO., LTD, Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95046-25: Описание типа
2025-95046-25.pdf
|
Скачать | 306.6 КБ | |
|
95046-25: Методика поверки
2025-mp95046-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Спектрометры рентгенофлуоресцентные портативные Melytec (далее -спектрометры) предназначены для измерений массовой доли элементов в металлах и сплавах, а также в других твердых и жидких веществах и материалах.
Описание
Принцип действия спектрометров основан на измерении спектра вторичного рентгеновского излучения. Первичное рентгеновское излучение, создаваемое рентгеновской трубкой, взаимодействует с атомами анализируемой пробы и вызывает вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. Расчет массовой доли анализируемого элемента основан на зависимости интенсивности характеристического рентгеновского излучения от содержания элемента в пробе.
Конструктивно спектрометры состоят из источника рентгеновского излучения -
рентгеновской трубки, детектора, управляющей электроники и блока питания,
скомпонованных в ударопрочном, пыле- и влагозащищенном корпусе.
Спектрометры выпускают следующих моделей: Melytec ED3, Melytec ED4, отличающиеся типом детектора и диапазоном анализируемых элементов. В модели Melytec ED3 применяется Si-PIN-детектор, в модели Melytec ED4 - SDD-детектор.
Каждый экземпляр спектрометра имеет серийный номер, расположенный на паспортной табличке на нижней стороне корпуса спектрометров. Серийный номер имеет буквенно-цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на спектрометры не предусмотрено.

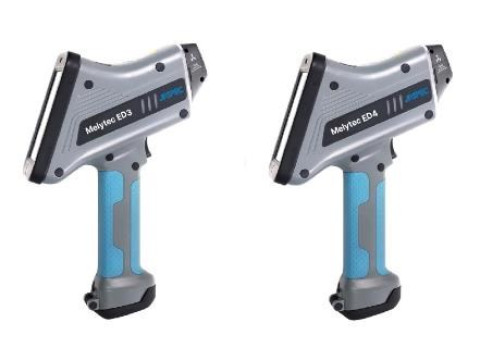

Общий вид спектрометров и место нанесения серийного номера представлены
на рисунке 1.
Место нанесения серийного номера
Рисунок 1 - Общий вид спектрометров рентгенофлуоресцентных портативных Melytec и место нанесения серийного номера
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Спектрометры оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
1.х или 2.x1) |
|
Цифровой идентификатор ПО |
- |
|
1) х - обозначение номера версии метрологически незначимой части ПО, может содержать буквенные и цифровые символы. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модели | |
|
Melytec ED3 |
Melytec ED4 | |
|
Диапазон анализируемых элементов |
от Cl до Cm |
от Na до Cm |
|
Предел допускаемого относительного среднего квадратического отклонения измерений выходного сигнала1), % |
1 | |
|
Чувствительность, (имп/с)/%1), не менее |
1000 | |
|
Диапазон измерений массовой доли элементов2), % |
от 0,001 до 100 | |
|
Пределы допускаемой относительной погрешности измерений массовой доли элементов2), %, в поддиапазонах измерений: от 0,001 % до 0,1 % включ. св. 0,1 % до 1,0 % включ. св. 1,0 % до 30 % включ. св. 30 % до 100 % |
±15 ±10 ±4 ±3 | |
|
1) Для железа в стандартном образце ГСО 11036-2018 с массовой долей железа от 0,90 % до 1,10 %. 2) Для элементов в стандартных образцах состава сталей. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний толщины покрытий1), мкм |
от 0,01 до 30 |
|
Диапазон регистрируемых элементов для качественного анализа |
от C до Cm |
|
Параметры электрического питания от сети электропитания - напряжение переменного тока, В - частота переменного тока, Гц от аккумуляторных батарей - напряжение постоянного тока, В |
220±22 50/60 7,2 |
|
Время непрерывной автономной работы от аккумулятора, ч, не менее |
12 |
|
Степень защиты по ГОСТ 14254-2015 |
IP69 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
319 91 254 |
|
Масса, кг, не более |
1,6 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более |
от -25 до +50 98 |
|
1) При наличии режима толщины покрытий. | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр рентгенофлуоресцентный портативный |
Melytec |
1 шт. |
|
Аккумулятор |
- |
2 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Кейс для транспортировки |
- |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «Спектрометры рентгенофлуоресцентные портативные Melytec. Руководство по эксплуатации», раздел 2 «Использование».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Техническая документация производителя JSPEC INSTRUMENT CO., LTD, Китай;
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении
Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».
