Установка трубопоршневая поверочная двунаправленная Daniel DN 16''

Назначение

Установка трубопоршневая поверочная двунаправленная Daniel DN 16" (далее -ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке. ТПУ применяется в качестве рабочего эталона 2-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии № 2356 от 26 сентября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Описание

Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.

При работе ТПУ и поверяемый, градуируемый или контролируемый преобразователь расхода (далее - ПР) соединяют последовательно. Через технологическую схему с ТПУ и ПР устанавливают необходимое значение расхода жидкости. Вытесненный объем жидкости протекает через поверяемый ПР, сигнал с которого подается на вход вторичной электронной аппаратуры, входящей в состав системы измерений количества и показателей качества нефти (далее - СИКН). Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов ПР пропорционально объему жидкости, прошедшему через поверяемый ПР и который равен вместимости калиброванного участка ТПУ.

ТПУ состоит из следующих основных элементов: калиброванный участок, ограниченный одной парой сигнализаторов прохождения шарового поршня, четырехходовой переключающий кран, шаровый поршень. Для измерений температуры применяются преобразователи температуры или термометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ. Для измерений давления применяются преобразователи давления или манометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ.

ТПУ является двунаправленной и имеет стационарное исполнение.

К ТПУ данного типа относится установка трубопоршневая поверочная двунаправленная Daniel DN 16" с заводским номером MDP-483.

Заводской номер в виде буквенно-цифрового обозначения нанесен на шильд-табличку рамы ТПУ.

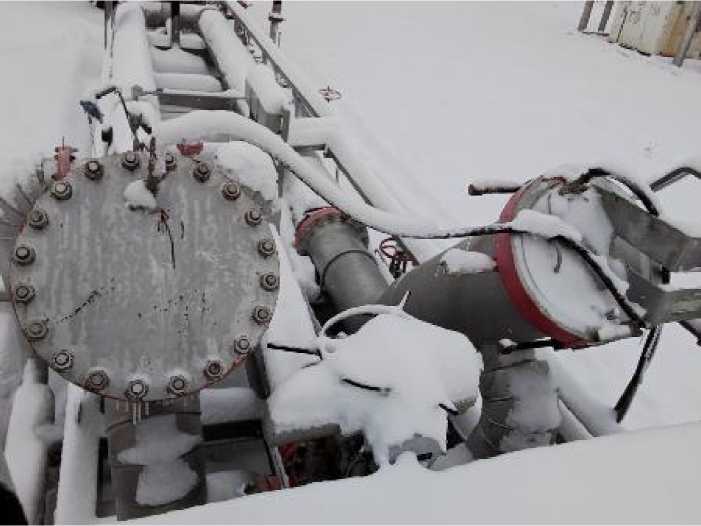

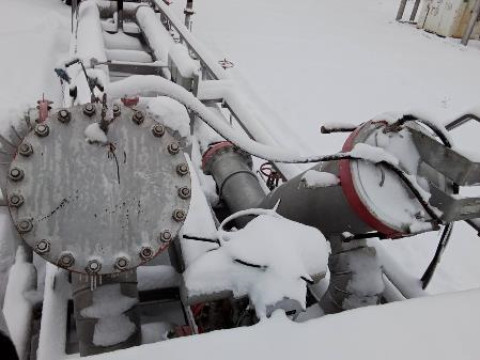

Общий вид ТПУ представлен на рисунке 1.

Рисунок 1 - Общий вид ТПУ

Установка пломб на ТПУ осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстие основания крепления сигнализаторов прохождения шарового поршня и в их крышке клеммной коробки, а также через отверстия в двух контровочных гайках на шпильках, расположенных диаметрально противоположно на всех присоединительных фланцах калиброванного участка.

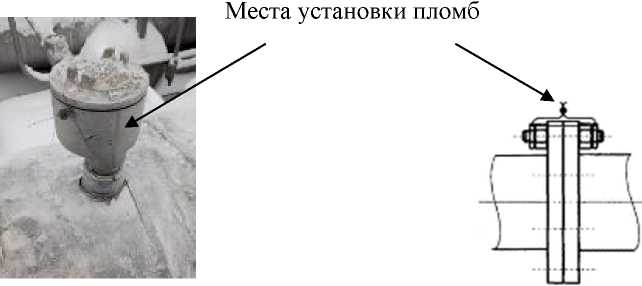

Схема установки пломб для защиты от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.

Знак поверки наносится на пломбы, установленные в соответствии с рисунком 2.

а) сигнализатор прохождения шарового поршня б) фланец калиорованного участка

Рисунок 2 - Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки

Технические характеристики

Т а б л и ц а 1 - Метрологические характеристики

Т а б л и ц а 2 - Основные технические характеристики

Т а б л и ц а 3 - Показатели надежности

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Т а б л и ц а 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
