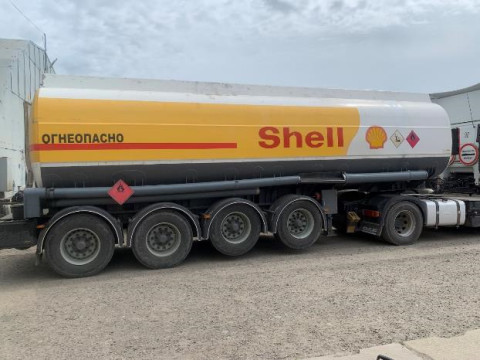

Полуприцеп-цистерна VAN DEN DIJSSEL VD 35.150AL
| Номер в ГРСИ РФ: | 95105-25 |
|---|---|
| Производитель / заявитель: | Фирма "VAN DEN DIJSSEL", Нидерланды |
Полуприцеп-цистерна VAN DEN DIJSSEL VD 35.150AL (далее -полуприцеп-цистерна) являются транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95105-25 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | VAN DEN DIJSSEL VD 35.150AL | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 13bd4bb4-ab9a-19ef-17d0-14607c8faa5a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "VAN DEN DIJSSEL", Нидерланды
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95105-25: Описание типа
2025-95105-25.pdf
|
Скачать | 358 КБ | |
|
95105-25: Методика поверки
2025-mp95105-25.pdf
|
Скачать | 180.7 КБ |
Описание типа
Назначение
Полуприцеп-цистерна VAN DEN DIJSSEL VD 35.150AL (далее -полуприцеп-цистерна) являются транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Описание
Полуприцеп-цистерна представляет собой сварной корпус из листового проката цилиндрической формы, торцы которого закрыты днищами, смонтированного на раме транспортной тележки. Для придания жесткости и гашения гидравлических ударов во время движения, внутри полуприцепа-цистерны установлены волнорезы.
Полуприцеп-цистерна внутри разделена герметичными перегородками на пять независимых секций.
В верхней части полуприцепа-цистерны для каждой секции приварены цилиндрические горловины. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками.
На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия полуприцепа-цистерны основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций
полуприцепа-цистерны.
Указатели уровня налива представляют собой угольники, приваренные к горловине каждой секции полуприцепа-цистерны.
Метод крепления указателей уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт полуприцепа-цистерны и ударным методом на металлическую табличку, закрепленную при помощи заклепок на раме транспортной тележки.
К полуприцепу-цистерне данного типа относится полуприцеп-цистерна VAN DEN DIJSSEL VD 35.150AL с заводским номером XL9A35150S8137554.
Общий вид полуприцепа-цистерны VAN DEN DIJSSEL VD 35.150AL с указанием места расположения заводского номера приведен на рисунке 1.
Пломбирование полуприцепа-цистерны не предусмотрено.
Нанесение знака поверки на полуприцеп-цистерну VAN DEN DIJSSEL VD 35.150AL не предусмотрено.

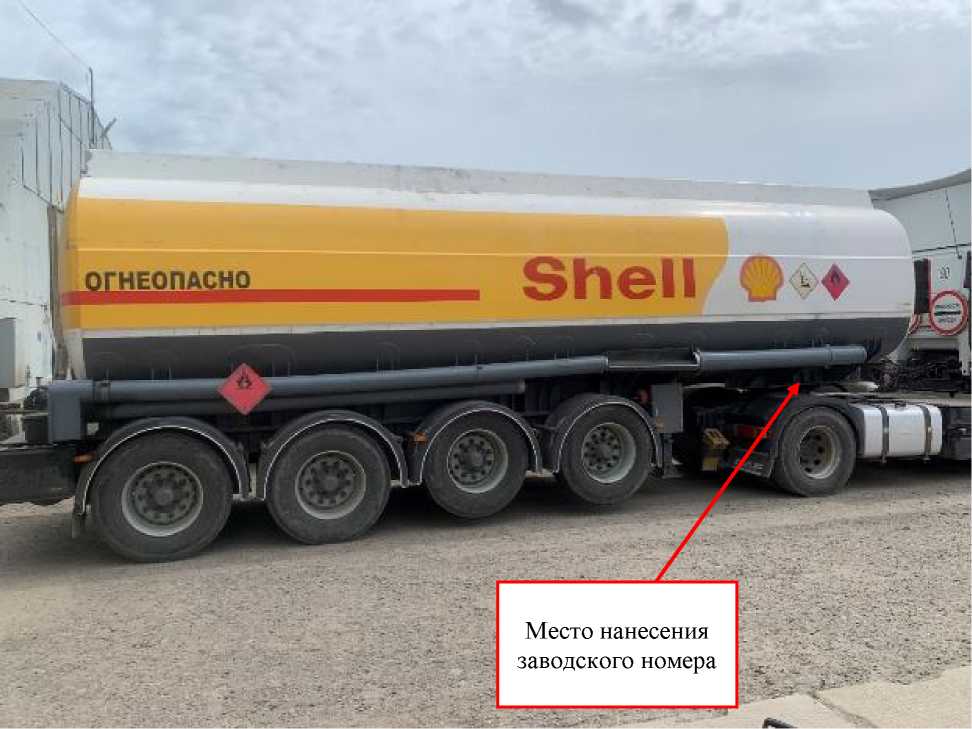

Рисунок 1 - Общий вид полуприцепа-цистерны VAN DEN DIJSSEL VD 35.150AL с заводским номером XL9A35150S8137554
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость секций полуприцепа-цистерны, дм3 | |
|
Полуприцеп-цистерна VAN DEN DIJSSEL VD 35.150AL с | |
|
заводским номером XL9A35150S8137554 1 секция |
5600 |
|
2 секция |
7150 |
|
3 секция |
7200 |
|
4 секция |
5150 |
|
5 секция |
5700 |
|
Пределы допускаемой относительной погрешности вместимости, | |
|
как транспортной меры полной вместимости, % |
± 0,50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +40 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
- влажность воздуха при +25 °С, % |
до 80 |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
87600 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность полуприцепа-цистерны VAN DEN DIJSSEL VD 35.150AL
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна VAN DEN DIJSSEL VD 35.150AL |
- |
1 шт. |
|
Рукав напорно-всасывающий Ду75 мм, длина 4 м |
_ |
2 шт. |
|
Противооткатный упор |
_ |
2 шт. |
|
Огнетушитель |
_ |
2 шт. |
|
Ящик для песка |
_ |
1 шт. |
|
Ящик для кошмы |
_ |
1 шт. |
|
Паспорт полуприцепа-цистерны VAN DEN DIJSSEL VD 35.150AL |
_ |
1 экз. |
Сведения о методах измерений
метод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта полуприцепа-цистерны VAN DEN DIJSSEL VD 35.150AL.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
