Контроллеры телемеханики А-Сигнал ТМ
| Номер в ГРСИ РФ: | 95123-25 |
|---|---|
| Производитель / заявитель: | ООО МНПП "Антракс", г.Москва |
Контроллеры телемеханики А-Сигнал ТМ (далее по тексту - контроллеры) предназначены для измерений текущего времени, автоматической синхронизации и хранения собственной шкалы времени.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95123-25 |
| Действует | по 07.04.2030 |
| Наименование | Контроллеры телемеханики |
| Модель | А-Сигнал ТМ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ef4704a6-9b12-05ab-e587-1198df146bf9 |
Производитель / Заявитель
Общество с ограниченной ответственностью Малое научно-производственное предприятие "АНТРАКС" (ООО МНПП "АНТРАКС"), Московская обл., г. Фрязино
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95123-25: Описание типа
2025-95123-25-1.pdf
|
Скачать | 315.9 КБ | |
|
95123-25: Методика поверки
2025-mp95123-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Контроллеры телемеханики А-Сигнал ТМ (далее по тексту - контроллеры) предназначены для измерений текущего времени, автоматической синхронизации и хранения собственной шкалы времени.
Описание
Принцип действия контроллеров заключается в хранении собственной шкалы времени на основе кварцевого резонатора и микросхемы часов реального времени.
Контроллеры предназначены для сбора, хранения, обработки и передачи данных с приборов учёта передаваемой (принимаемой) активной и реактивной энергии и мощности присоединений 0,22 кВ и выше. Могут быть использованы при создании автоматизированных систем коммерческого учета электроэнергии (АСКУЭ), а также для применения на объектах ДЗО ПАО «Россети» с классом напряжения от 6 до 20 кВ в качестве устройства сбора и передачи данных (УСПД) с функциями информационно-вычислительного комплекса электроустановок (ИВКЭ).
Конструктивно контроллеры состоят из печатной платы с элементами и разъемами для внешних подключений, размещенной в алюминиевом корпусе, предназначенном для установки в шкафы, стойки или на монтажную DIN-рейку типа ТН35.
Контроллеры изготавливаются в единой модификации А-Сигнал ТМ.
Контроллеры оснащены двумя портами Ethernet 10/100 Мбит/с, двумя портами RS-485, одним портом USB, встроенным GSM/GPRS^G-модемом (два слота для SIM-карт, обеспечивающие резервирование канала связи), энергонезависимыми часами реального времени, GPS.
Контроллеры обеспечивают определение координат места установки, а также прием сигналов точного времени, поддерживают протоколы обмена ГОСТ Р МЭК 60870-5-101 и ГОСТ Р МЭК 60870-5-104 и (S)NTP.
Контроллеры обеспечивают автоматическую коррекцию времени с уровня информационно-вычислительного комплекса (ИВК) при расхождении времени контроллеров с ИВК по протоколу NTP с интервалом не реже 1 раза в час.
В контроллерах реализованы режимы обмена информацией с интеллектуальной системой учета электроэнергии (ИСУ): по регламенту, спорадически и по запросу.
Для защиты измеренных данных и параметров контроллеров от несанкционированных изменений предусмотрена механическая и программная защита. Место пломбировки контроллеров предусмотрено в соответствии с рисунками 1-3.
Заводской номер контроллеров, состоящий из арабских цифр, наносится типографским методом на переднюю и заднюю панель и на маркировочную табличку, расположенной на верхней панели контроллеров.
Место нанесения знака поверки не предусмотрено.
Вид спереди контроллеров с указанием мест нанесения знака утверждения типа, пломбировки и заводского номера представлен на рисунке 1.
Вид сзади контроллеров с указанием мест нанесения пломбировки и заводского номера представлен на рисунке 2.

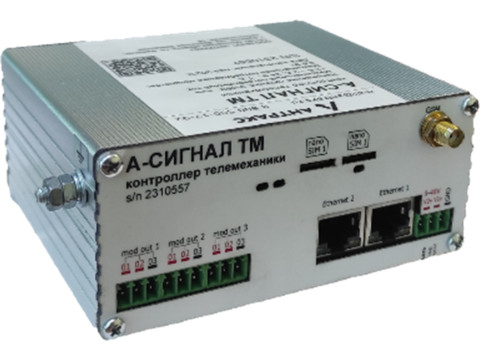

Рисунок 1 -Вид спереди контроллеров с указанием мест нанесения знака утверждения типа, пломбировки и заводского номера
Место нанесения заводского номера
Место пломбировки

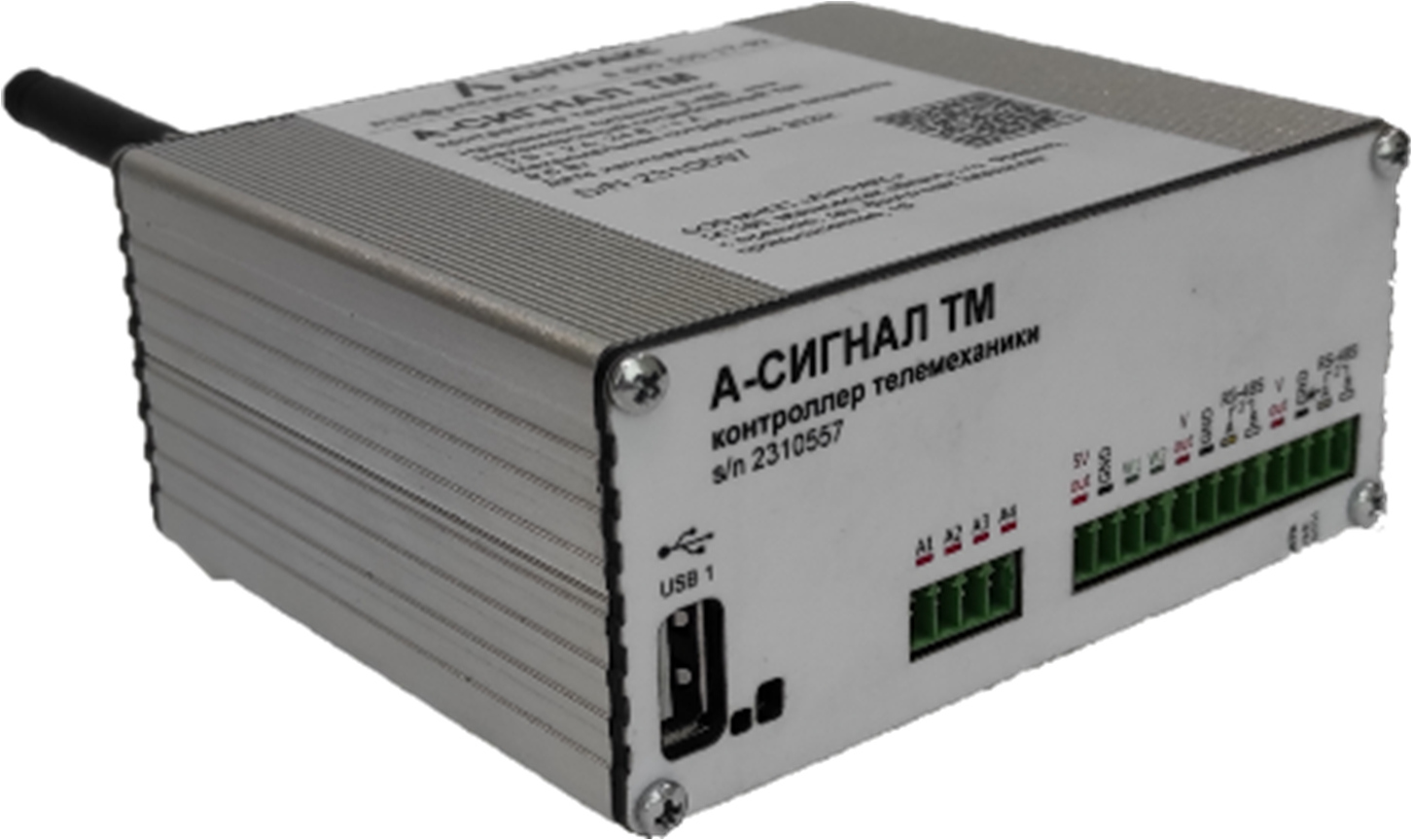

Рисунок 2 - Вид сзади контроллеров с указанием мест нанесения пломбировки и заводского номера
Места пломбировки

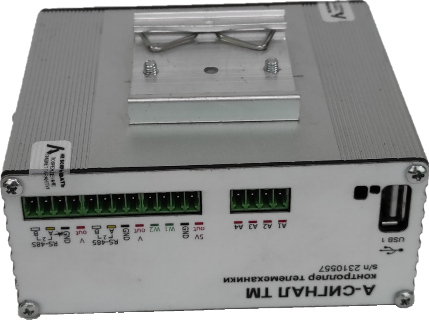

Рисунок 3 - Вид снизу контроллеров с указанием мест пломбировки
Программное обеспечение
Программное обеспечение (далее - ПО) контроллеров является встроенным ПО.
Встроенное ПО является метрологически значимым. Метрологические характеристики контроллеров нормированы с учетом влияния встроенного ПО.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений реализована с помощью паролей и ведения журнала событий.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в Таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ENLOGIC E2R2(G) |
|
Номер версии (идентификационный номер) ПО |
6 build 13.12.2024 08:34-d [EnLogic] |
|
Цифровой идентификатор ПО |
8DF6EDC5020E87136B73F8051BFA2CA2 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной абсолютной погрешности хранения формируемой шкалы времени в автономном режиме за сутки, с |
±1 |
|
Пределы допускаемой дополнительной абсолютной погрешности хранения формируемой шкалы времени в автономном режиме за сутки, с |
±0,1 |
|
Примечание - Дополнительная погрешность вызвана изменением температуры окружающей среды в пределах условий эксплуатации на каждый 1 °C от нормальных условий измерений. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 9 до 48 |
|
Максимальная потребляемая мощность, Вт, не более |
9,6 |
|
Нормальные условия измерений: - температура окружающей среды, C |
от +15 до +35 |
|
- относительная влажность, % |
от 25 до 95 |
|
Условия эксплуатации: - температура окружающей среды, C |
от -40 до +70 |
|
- относительная влажность при температуре +35 C, %, не более |
95 |
|
Габаритные размеры с учетом антенны GSM, без учета крепления, мм, не более: - ширина |
116 |
|
- высота |
145 |
|
- глубина |
47 |
|
Масса, кг, не более |
0,6 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
87600 |
|
Средний срок службы, лет |
15 |
Знак утверждения типа
наносится типографским методом на маркировочную табличку, расположенной на верхней панели контроллеров и на титульные листы паспорта и руководства по эксплуатации методом офсетной печати.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер телемеханики А-Сигнал ТМ |
- |
1 шт. |
|
Паспорт |
АНТ.01021.07.002-03 |
1 экз. |
|
Руководство по эксплуатации |
АНТ.01021.07.001-05 |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.3 «Технические характеристики» руководства по эксплуатации АНТ.01021.07.001-05.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.30.23-024-59795650-2022. «Контроллер телемеханики А-Сигнал ТМ.
Технические условия».
