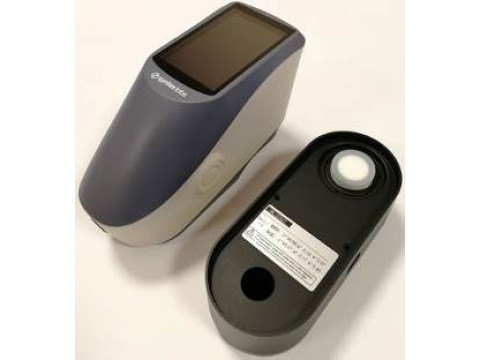

Спектрофотометры портативные Syntes Labs PQ Industry Basic
| Номер в ГРСИ РФ: | 95131-25 |
|---|---|
| Категория: | Спектрофотометры |
| Производитель / заявитель: | Shenzhen ThreeNH Technology Co., Ltd., Китай |
Спектрофотометры портативные Syntes Labs PQ Industry Basic (далее -спектрофотометры) предназначены для измерений цвета (координаты цвета и координаты цветности) на различных поверхностях в отраженном свете.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95131-25 |
| Действует | по 08.04.2030 |
| Наименование | Спектрофотометры портативные |
| Модель | Syntes Labs PQ Industry Basic |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b9aa7897-be6d-e55b-ebe4-6dd5257548d1 |
Производитель / Заявитель
Guangdong ThreeNH Technology Co., Ltd., Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95131-25: Описание типа
2025-95131-25.pdf
|
Скачать | 143.2 КБ | |
|
95131-25: Методика поверки
2025-mp95131-25.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Спектрофотометры портативные Syntes Labs PQ Industry Basic (далее -спектрофотометры) предназначены для измерений цвета (координаты цвета и координаты цветности) на различных поверхностях в отраженном свете.
Описание
Принцип действия спектрофотометров основан на измерении спектрального коэффициента отражения в видимом участке спектра в диапазоне длин волн от 400 до 700 нм и последующем расчете цветовых характеристик.
К настоящему типу средств измерений относятся спектрофотометры следующих модификаций: SLPQD8A и SLPQD8AA.
Конструктивно спектрофотометры представляют собой малогабаритные переносные приборы, состоящие из измерительного блока с цветным сенсорным дисплеем.
Источниками излучения в спектрофотометрах являются светодиоды полного видимого спектра. Геометрия освещения/наблюдения d/8°, источником освещения является интегрирующая сфера, а оптическая ось приёмника направлена на образец и образует угол 8° с нормалью к образцу. Измерения при геометрии d/8° могут проводиться в двух режимах: с включением и исключением зеркальной составляющей. Для исключения зеркальной составляющей в интегрирующей сфере предусмотрена отдельная ловушка.
В комплектацию спектрофотометров входят белый калибровочный стандарт и световая ловушка для проведения калибровки.
Настройка спектрофотометров осуществляется с помощью сенсорного дисплея, а запуск измерений производится кнопкой.
Для точного позиционирования образца относительно измерительной апертуры в спектрофотометрах предусмотрена камера.
Объем встроенной памяти спектрофотометров позволяет сохранять данные 2000 эталонов и 20000 образцов.
Общий вид спектрофотометров приведен на рисунке 1.
Места нанесения маркировки представлены на рисунке 2.

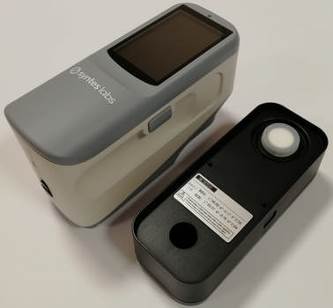

а) Модификация SLPQD8A
б) Модификация SLPQD8AA
Рисунок 1 - Общий вид спектрофотометров
Пломбирование спектрофотометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной печати на этикетку, которая наклеивается на нижнюю панель спектрофотометров.
а) Модификация SLPQD8A
Рисунок 2 - Обозначение мест нанесения маркировки
б) Модификация SLPQD8AA
Программное обеспечение
Управление спектрофотометром и обработка результатов измерений осуществляется с помощью встроенного программного обеспечения Syntes Labs PQ Industry Basic (далее -ПО). ПО осуществляет функции сбора, обработки и представления измеряемой информации. ПО записано в энергонезависимой памяти спектрофотометров.
Спектрофотометры могут взаимодействовать с ПК, для обеспечения этого взаимодействия, по требованию заказчика, поставляется ПО SQCX. Данное ПО не является обязательным для работы прибора.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
SLPQD8A |
SLPQD8AA | |
|
Идентификационное наименование ПО |
Syntes Labs PQ Industry Basic |
Syntes Labs PQ Industry Basic |
|
Номер версии (идентификационный номер) ПО, не ниже |
S.YS3010.00.02.05 |
S.YS1010.00.01.02.11 |
|
Цифровой идентификатор ПО |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики спектрофотометров
|
Наименование характеристики |
Значение |
|
Диапазон измерений координат цвета: X Y Z |
от 2,5 до 109,0 от 1,4 до 98,0 от 1,7 до 107,0 |
|
Пределы допускаемой абсолютной погрешности измерений координат цвета ЛХ = AY = AZ |
±1,5 |
|
Диапазон измерений координат цветности: x y |
от 0,004 до 0,734 от 0,005 до 0,834 |
|
Пределы допускаемой абсолютной погрешности измерений координат цветности Лх Ay |
±0,020 ±0,025 |
Таблица 3 - Основные технические характеристики спектрофотометров
|
Наименование характеристики |
Значение | |
|
SLPQD8A |
SLPQD8AA | |
|
Геометрия освещения/наблюдения |
d/8° (SCI/SCE) | |
|
Спектральный диапазон, нм |
от 400 до 700 | |
|
Ширина полосы пропускания, нм |
10 | |
|
Апертура измерений, мм |
8 | |
|
Стандартные источники освещения |
D65, A, C, D50 | |
|
Диапазон показаний координат цвета X Y Z |
от 0,0 до 200,0 от 0,0 до 200,0 от 0,0 до 200,0 | |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |
|
SLPQD8A |
SLPQD8AA | |
|
Диапазон показаний координат цветности x y |
от 0,004 до 0,830 от 0,004 до 0,834 | |
|
Габаритные размеры (длинахглубинахширина), мм, не более |
186х76х105 |
191x76x116 |
|
Масса, кг, не более |
0,545 |
0,565 |
|
Параметры электрического питания: - напряжение постоянного тока от литий-ионного аккумулятора, В - напряжение постоянного тока от 4 батареек (аккумуляторов) типа АА, В, не более |
3,7 - |
- 6,0 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность (без конденсации), % - атмосферное давление, кПа |
от 0 до +40 от 0 до 85 от 80 до 120 | |
|
Номинальная мощность, В^А, не более |
1000 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | |
|
SLPQD8A |
SLPQD8AA | ||
|
Спектрофотометр портативный Syntes Labs PQ Industry Basic |
- |
1 шт. |
1 шт. |
|
Белый и черный калибровочные стандарты |
- |
1 шт. |
1 шт. |
|
USB накопитель с руководством по эксплуатации в электронном виде и программным обеспечением для ПК |
- |
1 шт. |
1 шт. |
|
Пластиковый кофр для хранения и транспортировки |
- |
1 шт. |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
- |
|
Кабель USB |
- |
1 шт. |
1 шт. |
|
Батарейка типа АА |
- |
- |
4 шт. |
Сведения о методах измерений
приведены в разделе 2.3 «Измерение» документа «Руководство по эксплуатации. Спектрофотометры портативные Syntes Labs PQ Industry Basic модификация SLPQD8A», в разделе 2.3 «Измерение» документа «Руководство по эксплуатации. Спектрофотометры портативные Syntes Labs PQ Industry Basic модификация SLPQD8AA».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1556 «Об утверждении государственной поверочной схемы для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности»;
Стандарт предприятия Guangdong ThreeNH Technology Co., Ltd., Китай.
