Копер маятниковый ИО 5120-0,1-01
| Номер в ГРСИ РФ: | 95136-25 |
|---|---|
| Категория: | Копры |
| Производитель / заявитель: | ПО "Точприбор", г.Иваново |
Копер маятниковый ИО 5120-0,1-01 (далее - копер) предназначен для измерений энергии при проведении испытаний на ударный изгиб образцов из металлов и сплавов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95136-25 | ||||||
| Наименование | Копер маятниковый | ||||||
| Модель | ИО 5120-0,1-01 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 481e8984-a014-3667-f43f-ada4752615c1 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Акционерное общество "Точприбор" (АО "Точприбор"), г. Иваново
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95136-25: Описание типа
2025-95136-25.pdf
|
Скачать | 256 КБ | |
|
95136-25: Методика поверки
2025-mp95136-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Копер маятниковый ИО 5120-0,1-01 (далее - копер) предназначен для измерений энергии при проведении испытаний на ударный изгиб образцов из металлов и сплавов.
Описание
Принцип действия копра заключается в ударном воздействии маятника, свободно качающегося в поле силы тяжести, на испытываемый образец. Энергия, затраченная на разрушение образца, определяется как разность между значениями потенциальной энергии маятника до удара и после разрушения образца.
Копер состоит из вертикальной стойки, в верхней части которой находится ось вращения, к которой прикрепляется маятник с молотом. Наибольший запас потенциальной энергии составляет 50 Дж. Дополнительно на молот могут быть установлены накладки для увеличения запаса потенциальной энергии до 100 Дж. Автоматическое поднятие на угол зарядки и опускание маятника из этого положения осуществляется с помощью подъемного устройства. При подъеме маятника на угол зарядки включается фиксатор, удерживающий маятник во взведенном положении. Управление маятником (сброс, поднятие и опускание маятника) осуществляется с помощью кнопок и переключателя на панели управления, установленной на передней стойке копра. В нижней части передней стойки расположены опоры для установки образцов. Копер оснащен защитным ограждением и защитным экраном, ограничивающих зону полета маятника и обеспечивающих возможность визуального контроля. Копер имеет электрическую блокировку, препятствующую сбросу и поднятию (опусканию) маятника при открытой дверце защитного экрана или защитного ограждения. Результат измерения энергии, затраченной на разрушение образца, определяется по отсчетному устройству с аналоговой шкалой, установленной на передней стойке копра.
К копрам этого типа относится копер маятниковый ИО 5120-0,1-01 зав. № 4.
Нанесение знака поверки на копер не предусмотрено. Заводской номер в виде арабских цифр указан на табличке (шильде), расположенной на верхней части передней стойки со стороны заднего ограждения, методом тиснения.
Общий вид копра и место нанесения заводского номера представлены на рисунке 1.
Пломбирование копра не предусмотрено.

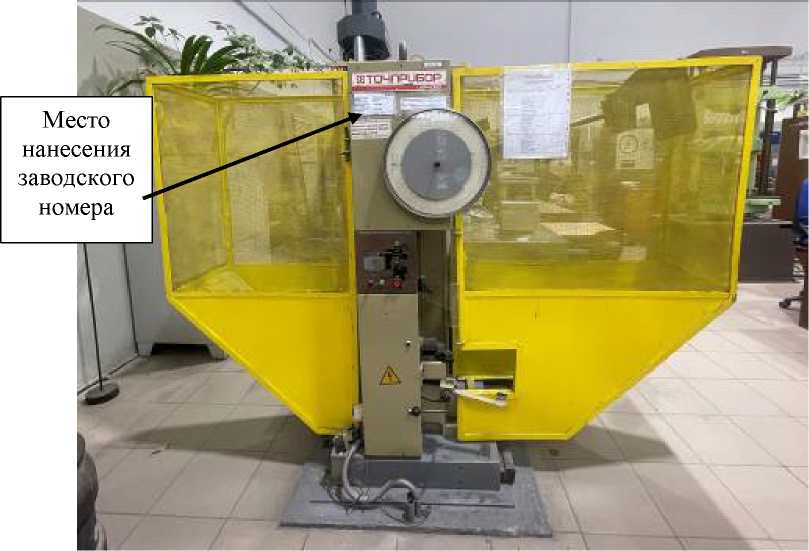

Рисунок 1 - Общий вид копра и место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольший запас потенциальной энергии, Дж |
50; 100* |
|
Номинальное значение потенциальной энергии маятника, Дж |
50; 100* |
|
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % |
± 0,5 |
|
Диапазоны измерений энергии, Дж - для маятника с номинальным значением потенциальной энергии 50 Дж - для маятника с номинальным значением потенциальной энергии 100 Дж |
от 5 до 40 от 10 до 80 |
|
Пределы допускаемой абсолютной погрешности измерений энергии, Дж - для маятника с номинальным значением потенциальной энергии 50 Дж - для маятника с номинальным значением потенциальной энергии 100 Дж |
± 0,5 ± 1,0 |
|
Потеря энергии при свободном качании маятников за половину полного колебания, %, не более |
0,5 |
|
Скорость движения маятника в момент удара при испытании, м/с |
5,0 ± 0,5 |
|
* _ _ _ опционально | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Расстояние в свету между губками опор, мм |
от 40,0 до 40,5 |
|
Габаритные размеры, мм, не более | |
|
- длина |
2200 |
|
- ширина |
850 |
|
- высота |
1550 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
600 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +35 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
220 ± 22 50 ± 1 |
|
Потребляемая мощность, кВт, не более |
0,65 |
Знак утверждения типа
наносится на титульный лист паспорта типографическим способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Копер маятниковый |
ИО 5120-0,1-01 |
1 шт. |
|
Копер маятниковый ИО 5120-0,1-01. Паспорт |
Гб 2.774.053 ПС |
1 экз. |
|
Методика поверки |
— |
1 экз. |
Сведения о методах измерений
приведены в разделе 10 «Порядок работы» документа Гб 2.774.053 ПС «Копер маятниковый ИО 5120-0,1-01. Паспорт».
Нормативные документы
ГОСТ 10708-82 «Копры маятниковые. Технические условия».
