Устройства онлайн-мониторинга OSA3060
| Номер в ГРСИ РФ: | 95149-25 |
|---|---|
| Производитель / заявитель: | Wuhan LandPower Co., Ltd, Китай |
Устройства онлайн мониторинга OSA3060 (далее - OSA3060) предназначены для непрерывного контроля изоляционного состояния металлоксидных разрядников напряжения 35 кВ и выше в подстанциях, обеспечивая более безопасную и надежную работу оборудования, а также измерений силы постоянного тока, напряжения постоянного тока и сопротивления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95149-25 |
| Действует | по 11.04.2030 |
| Наименование | Устройства онлайн-мониторинга |
| Модель | OSA3060 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 15a47428-73b1-6896-7c33-01d32408c278 |
Производитель / Заявитель
Wuhan LandPower Co., Ltd, Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95149-25: Описание типа
2025-95149-25.pdf
|
Скачать | 4.2 MБ | |
|
95149-25: Методика поверки
2025-mp95149-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Устройства онлайн мониторинга OSA3060 (далее - OSA3060) предназначены для непрерывного контроля изоляционного состояния металлоксидных разрядников напряжения 35 кВ и выше в подстанциях, обеспечивая более безопасную и надежную работу оборудования, а также измерений силы постоянного тока, напряжения постоянного тока и сопротивления.
Описание
OSA3060 непрерывно контролирует ряд параметров оборудования разрядников, таких как полный ток, сопротивление тока, напряжение шины, количество и время ударов молнии. OSA3060 состоит из модуля мониторинга утечки тока разрядников (в дальнейшем - модуль тока) и модуля мониторинга напряжения шины (в дальнейшем - модуль напряжения).
Модуль тока использует сердечниковые токовые датчики для сбора утечки тока и сопротивления тока однофазных разрядников, а также для записи количества и времени ударов молнии.
Модуль напряжения собирает вторичное напряжение трехфазных PT, на которых установлены разрядники, для вычисления напряжения шины и ее гармонических составляющих.
Связь между устройствами осуществляется через RS485, а синхронизация сбора данных - через CAN.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпусы модулей тока и напряжения методом лазерной маркировки.
Общий вид модулей тока и напряжения, а также место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунках 1-4.

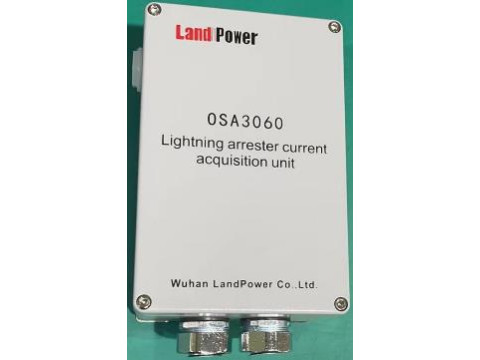

Рисунок 1 - Внешний вид модуля мониторинга утечки тока разрядников

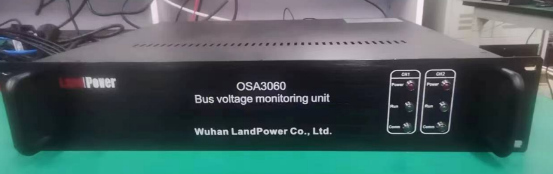

Рисунок 2 - Внешний вид модуля мониторинга напряжения шины разрядников

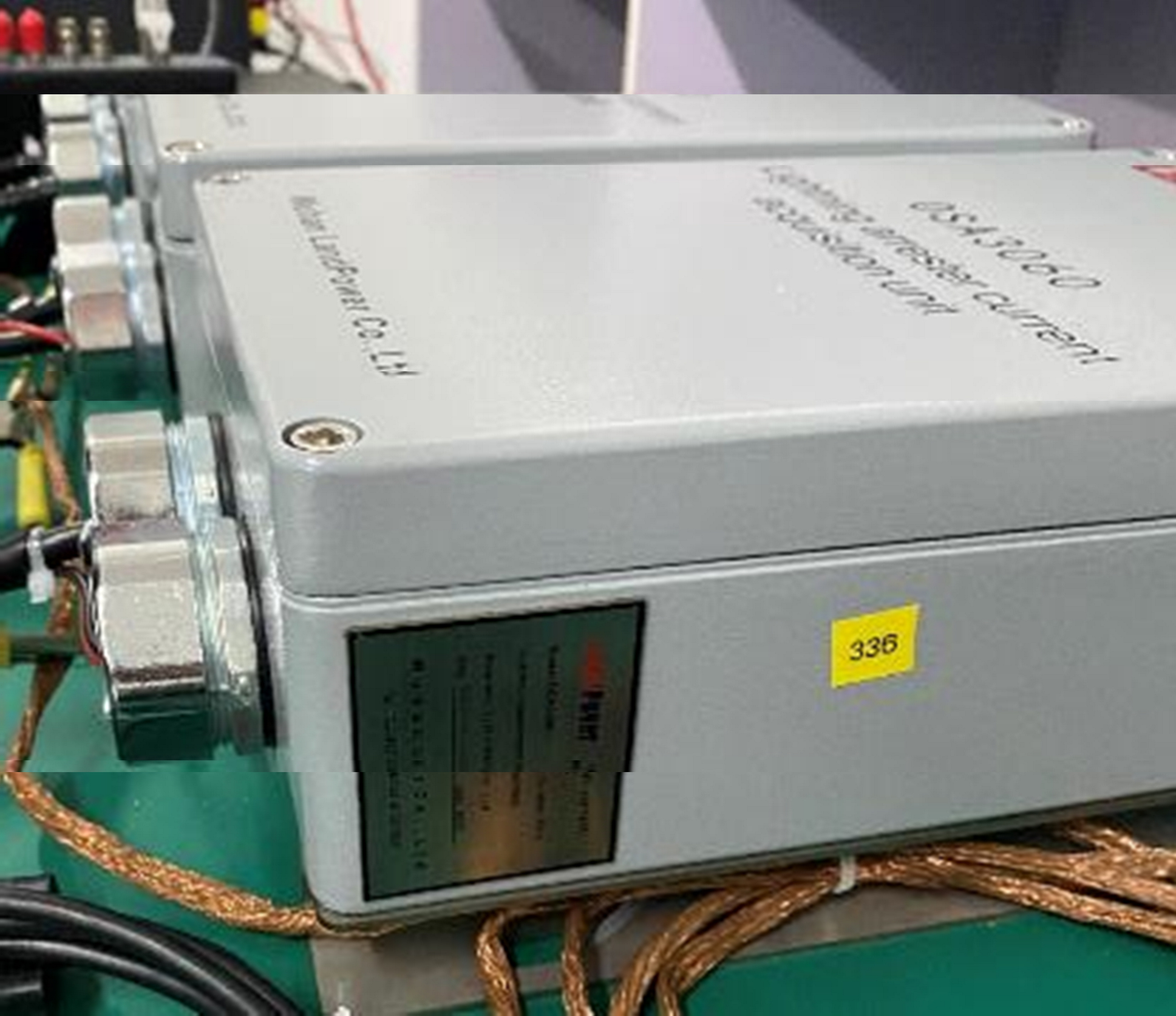

Рисунок 3 - Место нанесения заводского номера и место пломбировки на модуле мониторинга утечки тока разрядников
Место нанесения заводского номера
Место пломбировки

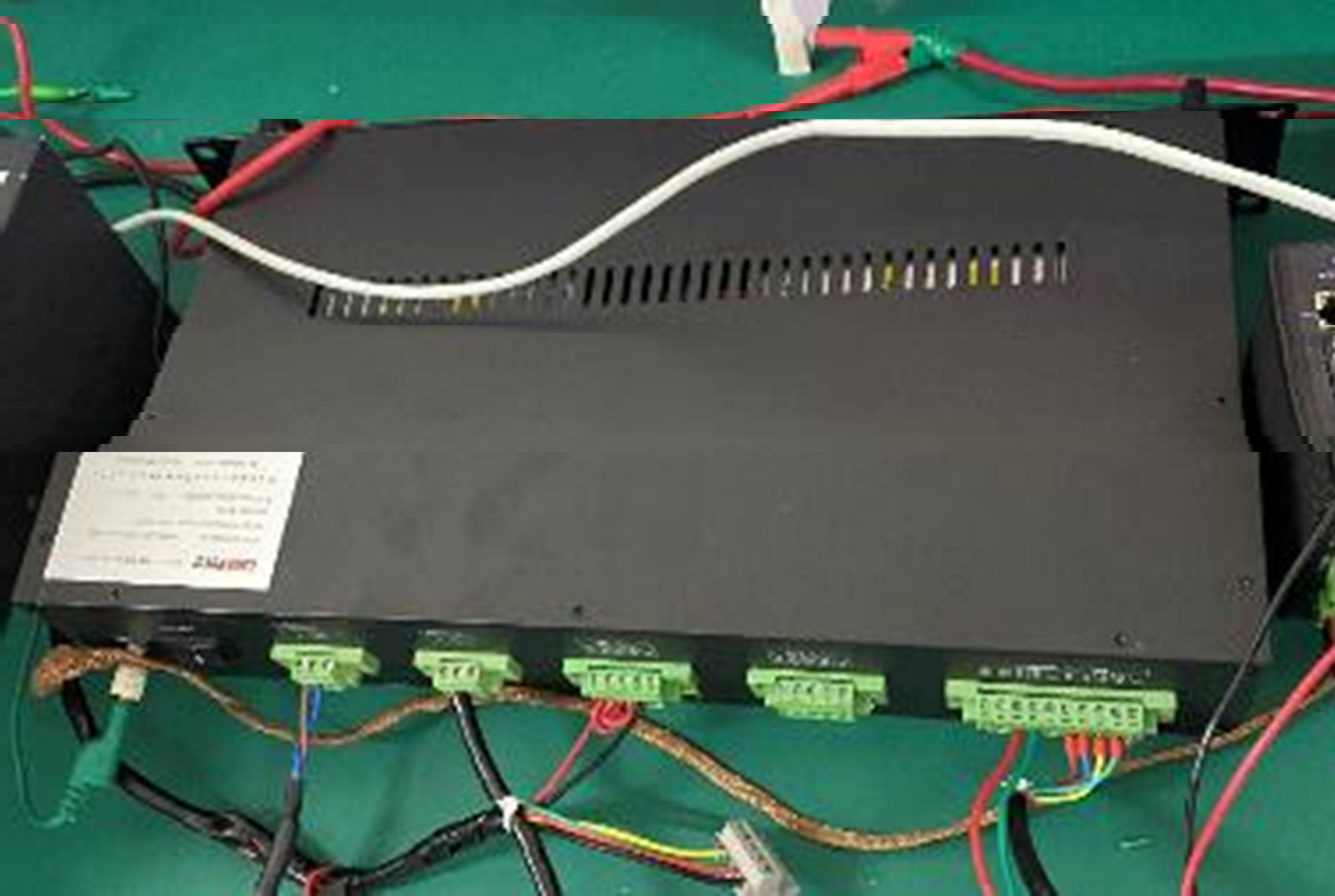

Рисунок 4 - Место нанесения заводского номера и место пломбировки на модуле мониторинга напряжения шины разрядников
Программное обеспечение
Данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OSA |
|
Номер версии (идентификационный номер ПО), не ниже |
Не ниже 1 .x.x * |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями по метрологии Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон эффективного значения силы постоянного тока, мА |
от 0,1 до 600,0 |
|
Пределы допускаемой относительной погрешности эффективного значения силы постоянного тока, % |
±1 |
|
Диапазон измерения сопротивления силы постоянного тока, Ом |
от 0,01 до 600,00 |
|
Пределы допускаемой относительной погрешности сопротивления тока, % |
±1 |
|
Диапазон напряжения на вторичной стороне PT, В |
от 5 до 100 |
|
Пределы допускаемой относительной погрешности напряжения на вторичной стороне PT, % |
±0,5 |
Таблицы 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока, В |
220 |
|
Частота питания переменного тока, Г ц |
50 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от -25 до +45 95 |
|
Габаритные размеры модуля контроля тока утечки (ДлинахШиринахВысота), мм, не более |
257x160x125 |
|
Габаритные размеры модуля контроля напряжения шины (ДлинахШиринахВысота), мм, не более |
483x356x88 |
|
Масса модуля контроля тока утечки, кг, не более |
10 |
|
Масса модуля контроля напряжения шины, кг, не более |
7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
215 000 |
Знак утверждения типа
наносится на паспорт типографским способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Устройство онлайн мониторинга: |
OSA3060 |
1 |
|
Паспорт |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе 1 руководства по эксплуатации «Описание и работа».
Нормативные документы
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А диапазоне частот от 1-10-1 до 1406 Гц»;
Стандарт предприятия «Устройство онлайн мониторинга OSA3060».
