Резервуары горизонтальные стальные цилиндрические РГС-20
| Номер в ГРСИ РФ: | 95175-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Транснефть - Верхняя Волга", г. Нижний Новгород |
Резервуары горизонтальные стальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объёма нефтепродуктов при приёме, хранении и отпуске.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95175-25 | |||||||||
| Наименование | Резервуары горизонтальные стальные цилиндрические | |||||||||
| Модель | РГС-20 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | adc0b111-1391-47f9-4f96-0e327ce8967a | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга"), г. Нижний Новгород
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95175-25: Описание типа
2025-95175-25.pdf
|
Скачать | 503.5 КБ | |
|
95175-25: Методика поверки
2025-mp95175-25.pdf
|
Скачать | 70.3 КБ |
Описание типа
Назначение
Резервуары горизонтальные стальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объёма нефтепродуктов при приёме, хранении и отпуске.
Описание
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определённого уровня, соответствующего заданному значению объёма.
Резервуары представляют собой стальную горизонтальную конструкцию с днищами, состоящую из двух секций. Секции разделены между собой перегородками.
Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуары с заводскими номерами 330 и 331 расположены по адресу: НС «Солнечногорская», Московская область, Можайский р-н, д. Дурыкино.
Заводские номера нанесены типографским способом в виде цифрового кода на маркировочную табличку, расположенную непосредственно на резервуаре.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.

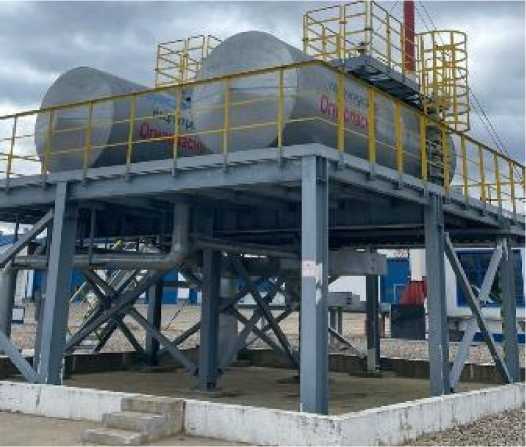

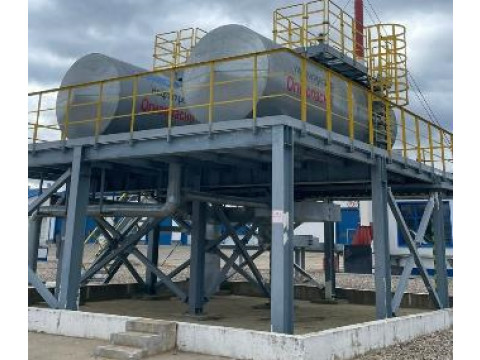

Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров РГС-20

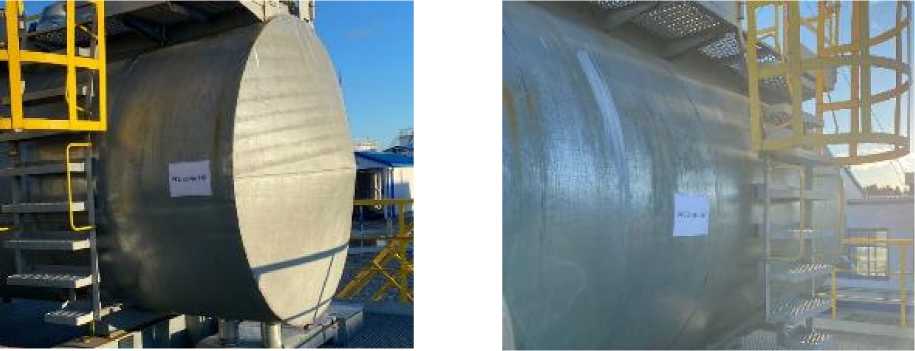

Места нанесения заводских номеров резервуаров представлены на рисунке 2.
Рисунок 2 - Места нанесения заводских номеров резервуаров РГС-20

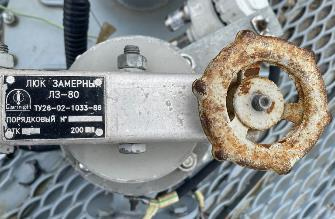

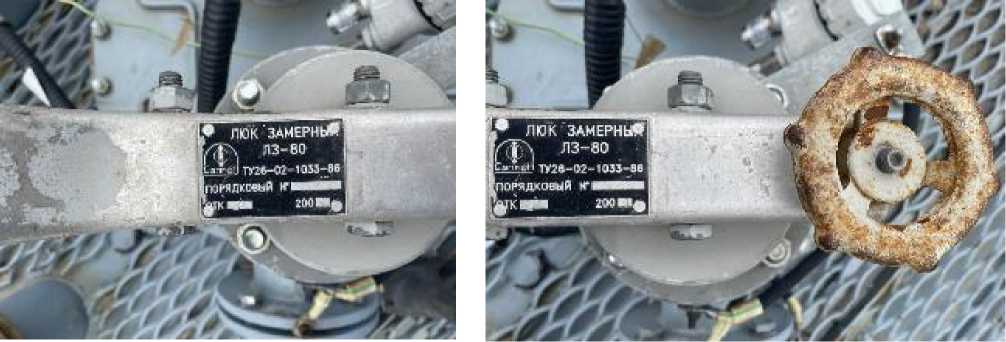

Замерные люки резервуаров представлены на рисунке 3.
Рисунок 3 - Замерные люки резервуаров РГС-20
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
20 |
|
Секция 1 |
17 |
|
Секция 2 |
3 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % |
± 0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -40 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС-20 |
1 шт. |
|
Паспорт на резервуар |
- |
1 экз. |
|
Градуировочная таблица |
- |
2 экз. |
Сведения о методах измерений
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
