Спектрометр ATP8000
| Номер в ГРСИ РФ: | 95188-25 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | "Optosky (Xiamen) Photonics Inc.", Китай |
Спектрометр АТР8000 (далее - спектрометр) предназначен для измерений спектральной плотности энергетической яркости (СПЭЯ) источников излучения в диапазоне длин волн от 900 до 1700 нм.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95188-25 | ||||||
| Наименование | Спектрометр | ||||||
| Модель | ATP8000 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | c944c736-b1f1-eedc-d53b-b8a12ecb8c95 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "Optosky Photonics Inc.", Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95188-25: Описание типа
2025-95188-25.pdf
|
Скачать | 117.8 КБ | |
|
95188-25: Методика поверки
2025-mp95188-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Спектрометр АТР8000 (далее - спектрометр) предназначен для измерений спектральной плотности энергетической яркости (СПЭЯ) источников излучения в диапазоне длин волн от 900 до 1700 нм.
Описание
Принцип действия спектрометра основан на преобразовании излучения от источника света в электрический сигнал, который затем преобразуется в цифровой сигнал, поступающий на процессор компьютера, где происходит расчет значений СПЭЯ. Управление спектрометром, сбор и анализ данных осуществляется с помощью программного обеспечения Optosky Spectra, установленного на персональный компьютер. Подключение к компьютеру производится через высокоскоростной интерфейс USB2.0 с помощью USB кабеля, результаты выводятся на монитор компьютера.
Конструктивно спектрометр представляет собой малогабаритный переносной блок. Приемник излучения - на основе ПЗС-матрицы с разрешением 512 эффективных пикселей. Термоэлектрическое охлаждение ПЗС-матрицы обеспечивает независимость результатов измерений от температуры окружающей среды.
Питание спектрометра осуществляется с помощью сетевого адаптера.
К данному типу относится спектрометр с заводским номером 22421081X3A72X03.
Заводской номер, состоящий из последовательности латинских букв и арабских цифр, нанесён типографским методом на информационную наклейку, расположенную на боковой поверхности корпуса спектрометра.
Общий вид спектрометра представлен на рисунке 1.
Для ограничения доступа внутрь корпуса спектрометра произведено пломбирование методом нанесения заводских наклеек. Схема пломбирования спектрометра представлена на рисунке 2.
Нанесение знака поверки на спектрометр не предусмотрено.
Micro spectrometer
Н1МНШ11Ш1!1№1
224210ВIX 5A72XO3
25um Ч00-167&

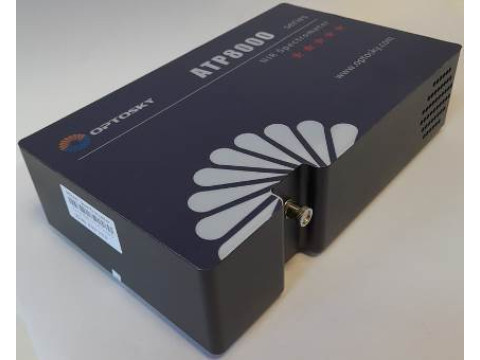

Рисунок 1 - Общий вид спектрометра АТР8000
Места пломбирования

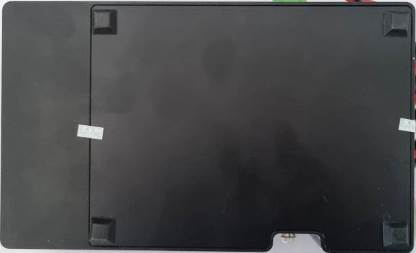

Рисунок 2 - Схема пломбирования от несанкционированного доступа (вид снизу)
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) «Optosky Spectra» предназначено для управления работой спектрометра, настройки режимов измерений, обработки и отображения результатов измерений, в том числе в табличном и графическом виде, формирования графиков и сохранения результатов измерений и вычислений.
ПО записано в энергонезависимой памяти персонального компьютера.
Несанкционированный доступ к ПО исключён наличием логина и пароля.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Optosky Spectra |
|
Номер версии (идентификационный номер) ПО, не ниже |
v 3.1.28 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений спектральной плотности энергетической яркости (СПЭЯ) в диапазоне длин волн от 900 до 1700 нм, Вт/(ср-м3) |
от 1-105 до 2,5-108 |
|
Пределы допускаемой относительной погрешности измерений спектральной плотности энергетической яркости (СПЭЯ) в диапазоне длин волн от 900 до 1700 нм, % |
± 5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Общий спектральный диапазон, нм |
от 900 до 1700 |
|
Спектральное разрешение на длине волны 1083 нм, нм, не более |
5,2 |
|
Ширина входной щели, мкм |
50 |
|
Детектор: - эффективные пиксели - размер пикселя, мкм - разрешение АЦП, бит/кГц - динамический диапазон |
InGaAs детектор с термоэлектрическим охлаждением до -20 °С 512 25x500 18 / 150 13000:1 |
|
Параметры электропитания: - напряжение, В, не более - сила тока, мА, не более |
5 500 |
|
Габаритные размеры, мм, не более - высота - ширина - глубина |
215 130 53 |
|
Масса, кг, не более |
1,8 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, - атмосферное давление, кПа |
от +21 до +25 от 40 до 60 от 98 до 102 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр |
АТР8000; зав. № 22421081X3A72X03 |
1 шт. |
|
Сетевой адаптер |
_ |
1 шт. |
|
USB кабель |
_ |
1 шт. |
|
USB-накопитель с ПО Optosky Spectra |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методиках (методах) измерений приведены в документе «Спектрометр АТР8000. Руководство по эксплуатации», раздел 7 «Измерение».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2414 «Об утверждении Государственной поверочной схемы для средств измерений радиометрических величин некогерентного оптического излучения в ультрафиолетовой, видимой и инфракрасной области спектра».
