Измерители газоаналитические оптоволоконные БСГ
| Номер в ГРСИ РФ: | 95190-25 |
|---|---|
| Производитель / заявитель: | ООО "ОптоМониторинг", г. Москва |
Измерители газоаналитические оптоволоконные БСГ (далее по тексту - БСГ) предназначены для измерений объёмной доли метана, этилена, этана, ацетилена, аммиака, кислорода, оксида углерода, диоксида углерода, сероводорода, фтороводорода и сигнализации
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95190-25 | |||||||||
| Действует | по 15.04.2030 | |||||||||
| Наименование | Измерители газоаналитические оптоволоконные | |||||||||
| Модель | БСГ | |||||||||
| Приказы |
№1970 от
15.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | b10d3866-8bd6-5e33-bee7-19cce221be20 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ОптоМониторинг», РОССИЯ, 129515, г. Москва, ул. Академика Королева д. 6, к. 1
Поверка
| Методика поверки / информация о поверке |
МП-419-2024 Государственная система обеспечения единства измерений. Измерители газоаналитические оптоволоконные БСГ. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95190-25: Описание типа
2025-95190-25.pdf
|
Скачать | 233.6 КБ | |
|
95190-25: Методика поверки
2025-mp95190-25.pdf
Файл устарел
|
Скачать | 1.7 MБ | |
|
95190-25: Описание типа
2025-95190-25-1.pdf
|
Скачать | 311.7 КБ | |
|
95190-25: Методика поверки
МП-419-2024
2025-mp95190-25-1.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Измерители газоаналитические оптоволоконные БСГ (далее по тексту - БСГ) предназначены для измерений объёмной доли метана, этилена, этана, ацетилена, аммиака, кислорода, оксида углерода, диоксида углерода, сероводорода, фтороводорода и сигнализации о наличии этих газов в местах мониторинга: в вытяжных свечах подземных переходов магистральных газопроводов через железные и автомобильные дороги, над засыпной термоизоляцией изотермических резервуаров хранения СПГ, в экранно-вакуумной теплоизоляции криогенных трубопроводов.
Описание
Конструктивно БСГ состоит из блока опроса и двух измерительных каналов, к которым осуществляется подключение сигнализаторов газа (далее по тексту - СГ) - до 6 шт. на каждый измерительный канал, которые подключаются к блоку опроса посредством волоконно-оптического кабеля. В корпусе блока опроса размещены: модуль лазера (лазер со схемой управления), реперная кювета, платы фотоприёмников, модуль АЦП (аналого-цифровой преобразователь) - ЦАП (цифро-аналоговый преобразователь), вычислительное ядро, оптические выходы и входы.
Принцип действия: вычислительное ядро блока опроса посредством ЦАП задает на выходе лазера импульс нужной формы. Сформированный лазерный импульс делится и по оптическому волокну отправляется в оптические выходы и в реперную кювету. Часть лазерного импульса, прошедшая через реперную кювету, попадает на фотоприёмник реперной кюветы, где посредством АЦП оцифровывается и попадает в вычислительное ядро блока опроса для дальнейшей корректировки формирования лазерного излучения.
Часть лазерного импульса, прошедшая через оптический выход, через волоконно-оптический кабель (поставляется отдельно; длина определяется проектом, в котором применяется БСГ, и не может превышать 50000 м в один конец) попадает в СГ для определения объемной доли газа в них.
Из СГ лазерное излучение через волоконно-оптический кабель попадает на оптические входы БСГ, далее - на плату фотоприемников, затем посредством АЦП оцифровывается и попадает в вычислительное ядро блока опроса для определения объемной доли газа в СГ. Полученный результат расчета концентрации газа из вычислительного ядра блока опроса по стандартным протоколам передачи данных поступает в линию связи для передачи на сервер расчетов системы мониторинга протяженных объектов (СМПО) или/и в систему линейной телемеханики и систему обнаружения утечек (СОУ). В качестве линии связи используются «темные» волокна оптического кабеля, соединяющего блоки опроса БСГ и СГ. При этом допускается использовать «темные» волокна этого оптического кабеля и для передачи данных других систем (например, телемеханики, связи и др.).
Общий вид компонентов БСГ представлен на рисунках 1 - 3.

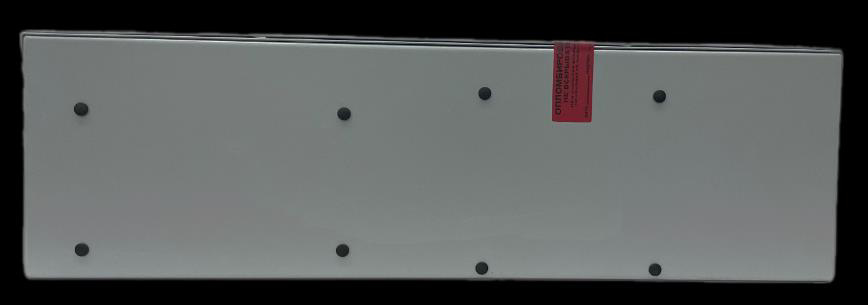

Пломбирование БСГ обеспечивается путем нанесения наклейки на лицевую и тыльную сторону блока опроса и представлено на рисунках 1 - 2.
Нанесение знака поверки на БСГ не предусмотрено.
Заводской номер, однозначно идентифицирующий экземпляр средства измерений присваивается по номеру блока опроса, наносится на маркировочную табличку штамповкой и имеет цифровое обозначение. Сведения о заводских номерах СГ, входящих в состав средства измерений, указываются в паспорте и непосредственно на корпусе СГ на маркировочной табличке печатным способом или штамповкой, или гравировкой и имеют цифровое обозначение.

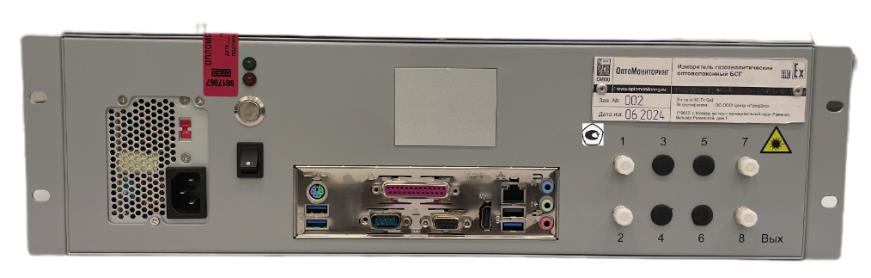

- Общий вид блока опроса БСГ (тыльная сторона)
__Рисунок 1 место
пломбирования
корпуса
место нанесения знака утверждения
место нанесения заводского номера

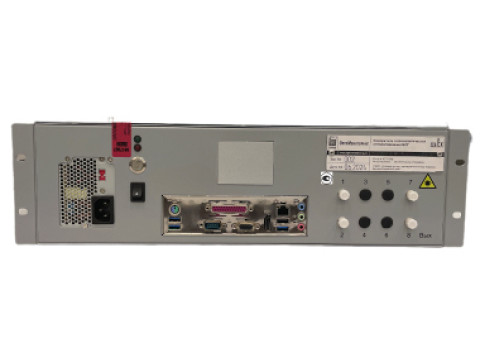

Рисунок 2 - Общий вид блока опроса БСГ (лицевая сторона)
типа

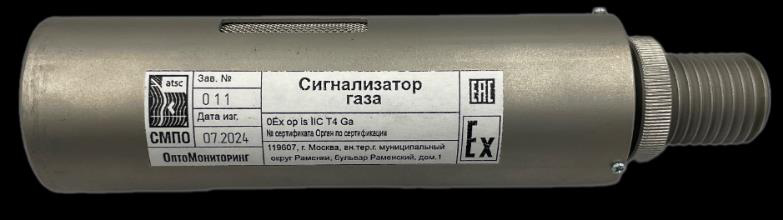

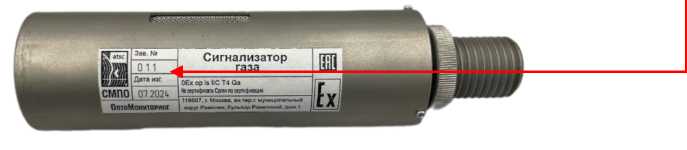

Рисунок 3 - Общий вид сигнализатора газа
Программное обеспечение
Программное обеспечение (далее - ПО) БСГ состоит из встроенной части ПО и автономной части ПО (пользовательское ПО). Метрологически значимым является только встроенное ПО, которое устанавливается на предприятии-изготовителе во время производственного цикла.
Автономное ПО «SITBSG» поставляется в комплекте с БСГ и предназначено для конфигурации и проведения измерений, а также реализации следующих функций: обработки данных, управления данными, отображения данных (в т.ч. с использованием локальных и глобальных сетей), диагностики неисправностей, техобслуживания, аутентификации и регистрации пользователя.
Влияние встроенного ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Автономное ПО «SITBSG» не влияет на метрологические характеристики БСГ, поскольку не производит вычисления и оперирует цифровыми данными, полученными от встроенного ПО БСГ.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО |
Пользовательское ПО | |
|
Идентификационное наименование ПО |
SITATBSG |
SITBSG |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
не ниже 1.0.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Определяемый компонент1) |
Диапазон измерений объемной доли, % |
Пределы допускаемой абсолютной погрешности измерений, % | |
|
Метан (CH4) |
от 0,3 до 10 |
от 0,3 до 2 включ. |
±0,1 |
|
св. 2 до 10 |
±0,2 | ||
|
Этилен (C2H4) |
от 0,3 до 10 |
от 0,3 до 2 включ. |
±0,1 |
|
св. 2 до 10 |
±0,2 | ||
|
Этан (C2H6) |
от 0,3 до 10 |
от 0,3 до 2 включ. |
±0,1 |
|
св. 2 до 10 |
±0,2 | ||
|
Аммиак (NH3) |
от 0,3 до 10 |
от 0,3 до 2 включ. |
±0,1 |
|
св. 2 до 10 |
±0,2 | ||
|
Кислород (O2) |
от 0,3 до 10 |
от 0,3 до 2 включ. |
±0,1 |
|
св. 2 до 10 |
±0,2 | ||
|
Ацетилен (C2H2) |
от 0,3 до 10 |
от 0,3 до 2 включ. |
±0,1 |
|
св. 2 до 10 |
±0,2 | ||
|
Диоксид углерода (CO) |
от 0,3 до 10 |
от 0,3 до 2 включ. |
±0,1 |
|
св. 2 до 10 |
±0,2 | ||
|
Оксид углерода (CO) |
от 0,3 до 10 |
от 0,3 до 2 включ. |
±0,1 |
|
св. 2 до 10 |
±0,2 | ||
|
Сероводород (H2S) |
от 0,3 до 10 |
от 0,3 до 2 включ. |
±0,1 |
|
св. 2 до 10 |
±0,2 | ||
|
Фтороводород (HF) |
от 0,3 до 10 |
от 0,3 до 2 включ. |
±0,1 |
|
св. 2 до 10 |
±0,2 | ||
|
1) Время установления показаний Т0,9 не более 30 секунд. | |||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов, шт. |
от 1 до 2 |
|
Количество СГ, подключаемых к одному каналу, шт. |
от 1 до 6 |
|
Параметры электрического питания: - напряжение питания, В - частота переменного тока, Гц, не более |
от 215 до 240 50 |
|
Время установления рабочего режима, мин, не более |
10 |
|
Наименование характеристики |
Значение |
|
Номинальная потребляемая мощность, В •А, не более |
50 |
|
Условия эксплуатации: - блок опроса БСГ - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа - СГ - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +1 до +40 от 30 до 80 от 84,0 до 106,7 от -50 до +60 от 30 до 100 от 84,0 до 106,7 |
|
Габаритные размеры, мм, не более: - блок опроса БСГ (высотахширинахдлина) - СГ без крышки люка (диаметрхдлина) |
133x485x480 72x210 |
|
Масса, кг, не более2): - блок опроса БСГ - СГ без крышки люка - волоконно-оптический кабель |
10 3,5 217001) |
|
Маркировка взрывозащиты - блок опроса БСГ - СГ |
[Ex op is IIC T4 Ga] 0Ex op is IIC T4 Ga |
|
1) масса рекомендованного кабеля ОКБ-32 из расчета длины 100000 м 2) при заказе кабеля меньшей длины, масса рассчитывается по формуле: m = 217 • ——, где: 1000’ m - масса кабеля, кг; [ - длина кабеля, м. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Средняя наработка до отказа, ч, не менее |
90000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом или методом штемпелевания, а также на корпус блока опроса БСГ при помощи наклейки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель газоаналитический оптоволоконный |
БСГ |
1 шт. |
|
Руководство по эксплуатации |
2651.14129298.216000.00РЭ |
1 экз. |
|
Паспорт |
2651.14129298.216000.00ПС |
1 экз. |
|
Сигнализатор газа |
СГ |
от 1 до 12 шт. 1) |
|
Волоконно-оптический кабель2) |
КД |
1 шт. |
|
Газовая камера3) |
КГ-100 |
1 шт. |
|
1) в соответствии с заказом; 2) в соответствии с заказом, но не более 100000 м; 3) при заказе. | ||
Сведения о методах измерений
приведены в п. 1.1.6 «Устройство и работа» документа 2651.14129298.216000.00РЭ «Измерители газоаналитические оптоволоконные БСГ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.53-216-14129298-2024 «Измерители газоаналитические оптоволоконные БСГ. Технические условия»
