Дозаторы пипеточные одноканальные и многоканальные ЛЕНПИПЕТ
| Номер в ГРСИ РФ: | 95193-25 |
|---|---|
| Категория: | Дозаторы |
| Производитель / заявитель: | АО "Ленпипет", г.С.-Петербург |
Дозаторы пипеточные одноканальные и многоканальные ЛЕНПИПЕТ (далее -дозаторы) предназначены для измерения объема жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95193-25 |
| Действует | по 15.04.2030 |
| Наименование | Дозаторы пипеточные одноканальные и многоканальные |
| Модель | ЛЕНПИПЕТ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7b2f3832-7cd7-d8a8-9d39-6c5d3f078ab3 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Ленинградская пипетка" (ООО "ЛЕНПИПЕТ"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2106
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2105 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95193-25: Описание типа
2025-95193-25.pdf
|
Скачать | 410.5 КБ | |
|
95193-25: Методика поверки
2025-mp95193-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Дозаторы пипеточные одноканальные и многоканальные ЛЕНПИПЕТ (далее -дозаторы) предназначены для измерения объема жидкостей.
Описание
Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора наконечнике попеременно вакуума или избыточного давления, в результате чего в наконечник набирается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении поршня, расположенного в герметично уплотненном цилиндре. Объем дозы дозаторов определяется диаметром поршня и его перемещением.
Дозаторы представляют собой механические поршневые одноканальные и многоканальные (8-канальные) устройства с варьируемыми объемами доз.
Значение объема дозы дозаторов задается путем вращения кольца для установки объема, и отображается на цифровом дисплее, встроенном в рукоятку дозаторов. Значение диапазона объема дозирования дозаторов маркируется на их рукоятке.
Для работы дозаторов используются сменные наконечники. Каждый дозатор оснащен системой сброса наконечника, которая приводится в действие с помощью отдельной кнопки, расположенной на корпусе дозатора.
Дозаторы выпускаются в 12 модификациях: ДПОП-1-0.1-2, ДПОП-1-0.5-10, ДПОП-1-2-20, ДПОП-1-5-50, ДПОП-1-10-100, ДПОП-1-20-200, ДПОП-1-100-1000,
ДПОП-1-1000-5000, ДПОП-1-1000-10000, ДПМП-8-1-10, ДПМП-8-5-50, ДПМП-8-30-300, отличающихся диапазонами дозирования, дискретностью установки объема доз, количеством каналов дозирования, вариантами исполнения корпуса.
Дозаторы модификаций ДПОП-1-0.1-2, ДПОП-1-0.5-10, ДПОП-1-2-20, ДПОП-1-5-50, ДПОП-1-10-100, ДПОП-1-20-200, ДПОП-1-100-1000, ДПОП-1-1000-5000, ДПОП-1-1000-10000 одноканальные. Дозаторы модификаций ДПМП-8-1-10, ДПМП-8-5-50, ДПМП-8-30-300 8-канальные.
Корпус дозаторов изготовлен из пластика, окрашен в цвета в соответствии с технической документацией производителя.
Серийный номер и обозначение модификации дозатора наносятся на рукоятку дозатора способом лазерной печати, а также на маркировочную этикетку типографским способом. Маркировочная этикетка расположена на упаковке дозатора в виде наклейки. Серийный номер имеет буквенно-цифровой формат.

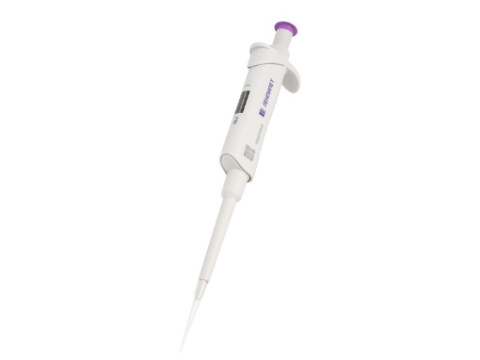

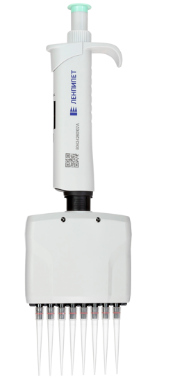

Общий вид дозаторов и место нанесения серийного номера на дозаторы представлено на рисунке 1. Общий вид маркировочной этикетки и место нанесения серийного номера и знака утверждения типа представлено на рисунке 2.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
Рисунок 2 - Общий вид маркировочной этикетки дозаторов
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Обозначение модификации дозатора |
Диапазон объемов дозирования, мкл |
Дискретность установки объема, мкл |
Значения объемов дозирования при поверке, мкл |
Пределы допускаемой относительной систематической погрешности*, % |
Предел допускаемого относительного среднего квадратического отклонения случайной погрешности*, % |
|
Одноканальные дозаторы | |||||
|
ДПОП-1-0.1-2 |
от 0,1 до 2 |
0,002 |
2,0 |
±6,0 |
5,0 |
|
0,20 |
±20,0 |
7,0 | |||
|
ДПОП-1-0.5-10 |
от 0,5 до 10 |
0,01 |
10 |
±2,0 |
1,5 |
|
1 |
±7,0 |
5,0 | |||
|
ДПОП-1-2-20 |
от 2 до 20 |
0,02 |
20 |
±3,0 |
0,8 |
|
2 |
±5,0 |
2,0 | |||
|
ДПОП-1-5-50 |
от 5 до 50 |
0,05 |
50 |
±1,5 |
0,6 |
|
5 |
±2,5 |
1,5 | |||
|
ДПОП-1-10-100 |
от 10 до 100 |
0,1 |
100 |
±1,5 |
0,6 |
|
10 |
±2,0 |
1,0 | |||
|
ДПОП-1-20-200 |
от 20 до 200 |
0,2 |
200 |
±1,5 |
0,6 |
|
20 |
±3,0 |
0,8 | |||
|
ДПОП-1-100-1000 |
от 100 до 1000 |
1 |
1000 |
±1,0 |
0,4 |
|
100 |
±1,5 |
0,6 | |||
|
ДПОП-1-1000-5000 |
от 1000 до 5000 |
5 |
5000 |
±1,0 |
0,4 |
|
1000 |
±1,0 |
0,4 | |||
|
ДПОП-1-1000-10000 |
от 1000 до 10000 |
10 |
10000 |
±1,0 |
0,4 |
|
1000 |
±1,0 |
0,4 | |||
|
Многоканальные дозаторы | |||||
|
ДПМП-8-0.5-10 |
от 0,5 до 10 |
0,01 |
10 |
±4,0 |
3,0 |
|
1 |
±12,0 |
8,0 | |||
|
ДПМП-8-5-50 |
от 5 до 50 |
0,05 |
50 |
±3,0 |
1,5 |
|
5 |
±5,0 |
3,0 | |||
|
ДПМП-8-30-300 |
от 30 до 300 |
0,5 |
300 |
±1,5 |
0,8 |
|
30 |
±3,0 |
1,5 | |||
|
* В промежуточных точках между заданными значениями объемов дозирования при поверке показатели точности соответствуют значениям, установленным для верхних значений объемов дозирования при поверке в абсолютной форме. | |||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры дозаторов, длина дозаторов без наконечников, мм, не более |
280 |
|
Масса дозаторов без наконечников, г, не более: одноканальных восьмиканальных |
130 200 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха % |
от +10 до +35 от 30 до 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
4 |
|
Средняя наработка на отказ, циклов |
100000 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и на маркировочную этикетку типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Дозатор пипеточный одноканальный и многоканальный ЛЕНПИПЕТ |
В соответствии с заказом |
1 шт. |
|
2 Пенал упаковочный |
_ |
1 шт. |
|
3 Ключ для настройки |
_ |
1 шт. |
|
4 «ADJ» стикер |
_ |
5 шт. |
|
5 Смазка |
_ |
1 шт. |
|
6 Фильтр |
_ |
4 шт. |
|
7 Пинцет для фильтра |
_ |
1 шт' |
|
8 Отвертка |
_ |
1 шт. |
|
9 Кольцо уплотнительное |
_ |
2 шт. |
|
10 Наконечник |
_ |
2 шт. |
|
11 Методика поверки |
_ |
1 шт. |
|
12 Руководство по эксплуатации |
_ |
1 шт. |
|
13 Паспорт |
_ |
1 шт. |
|
Примечания 1. Позиция 6 и 7 комплектуется только с одноканальными дозаторами модификаций ДПОП-1-100-1000, ДПОП-1-1000-5000 и ДПОП-1-1000-10000. 2. Позиция 8 комплектуется только с многоканальными дозаторами. 3. Позиция 9 комплектуется кроме дозатора модификации ДПМП-8-0.5-10. 4. Для позиции 10 количество варьируется в зависимости от модификации. 5. Поставка может осуществляться в любых сочетаниях дозаторов и соответствующих им наконечников. 6. По требованию потребителя наконечники поставляются по отдельному заказу, в отдельной упаковке. | ||
Сведения о методах измерений
приведены в разделах «Порядок работы» документов:
«Дозаторы пипеточные одноканальные ЛЕНПИПЕТ. Руководство по эксплуатации»;
«Дозаторы пипеточные многоканальные ЛЕНПИПЕТ. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместительности при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356;
ТУ 32.50.50-002-80191681-2024 «Дозаторы пипеточные одноканальные и многоканальные ЛЕНПИПЕТ». Технические условия».
