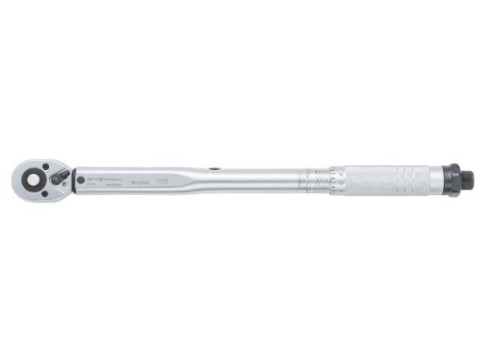

Ключи моментные предельные регулируемые 69
| Номер в ГРСИ РФ: | 95202-25 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | ООО "Дело Техники", г.Москва |
Ключи моментные предельные регулируемые 69 (далее по тексту - ключи) предназначены для измерений заданного крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой или с правой и левой резьбой.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95202-25 |
| Действует | по 15.04.2030 |
| Наименование | Ключи моментные предельные регулируемые |
| Модель | 69 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 380cf388-c5bb-f7c1-9f65-88e0590fabe8 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Дело техники" (ООО "Дело техники"), Московская обл., рп. Горки Ленинские
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 50 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95202-25: Описание типа
2025-95202-25.pdf
|
Скачать | 323.2 КБ | |
|
95202-25: Методика поверки
2025-mp95202-25.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Ключи моментные предельные регулируемые 69 (далее по тексту - ключи) предназначены для измерений заданного крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой или с правой и левой резьбой.
Описание
Принцип работы ключей основан на работе механизма регулирования значения крутящего момента силы, при достижении которого происходит срабатывание предельного механизма. Под действием приложенной к рукояткам ключей силы, при достижении заранее установленного значения крутящего момента силы, ключи издают четко слышимый щелчок.
Конструктивно ключи состоят из корпуса, предельного механизма, основной шкалы с нониусом с указателем значений крутящего момента силы, фиксатора настроек крутящего момента силы, рукоятки, присоединительного элемента. Внутри корпуса расположен механизм регулировки значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного значения крутящего момента силы.
Ключи выпускаются в 12 модификациях: 690002, 690102, 690111, 690221, 690235, 690335, 691380, 691450, 692002, 692105, 692220, 692235, которые отличаются диапазоном воспроизведений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, размером присоединительного элемента.
Идентификация ключей осуществляется визуальным осмотром корпуса, на котором отображен заводской номер, нанесенный методом гравировки, а также информация о модификации и товарный знак производителя. Заводской номер имеет цифровое обозначение, состоящее из арабских цифр.
Цветовое исполнение ключей может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на ключи не предусмотрено.
Пломбирование ключей не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией ключей, которая может быть вскрыта только при помощи специального инструмента.
Общий вид ключей представлен на рисунках 1-3.
Место нанесения заводского номера
Рисунок 1 - Общий вид ключей моментных предельных
690002, 690102, 690111, 690221, 690235, 690335
Место нанесения заводского номера
Рисунок 2 - Общий вид ключей моментных предельных 691380, 691450
Место нанесения заводского номера
Рисунок 3 - Общий вид ключей моментных предельных 692002, 692105, 692220, 692235
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы по/против часовой стрелки, % |
|
690002 |
от 2 до 24 |
0,1 |
± 4,0/ - |
|
690102 |
от 5 до 25 |
0,1 | |
|
690111 |
от 20 до 110 |
1,0 | |
|
690221 |
от 42 до 210 |
1,0 | |
|
690235 |
от 70 до 350 |
1,0 | |
|
690335 |
от 70 до 350 |
1,0 | |
|
691380 |
от 150 до 800 |
5,0 |
± 4,0/± 4,0 |
|
691450 |
от 500 до 1500 |
10,0 | |
|
692002 |
от 5 до 25 |
0,2 | |
|
692105 |
от 10 до 50 |
0,5 | |
|
692220 |
от 40 до 200 |
1,0 | |
|
692235 |
от 50 до 350 |
2,0 |
Таблица 2 - Технические характеристики
|
Модификация |
Размер присоединительного квадрата, мм (дюйм) |
Г абаритная длина, мм, не более |
Масса, кг, не более |
|
690002 |
6,3 (1/4) |
270 |
0,6 |
|
690102 |
9,5 (3/8) |
270 |
0,6 |
|
690111 |
9,5 (3/8) |
375 |
0,9 |
|
690221 |
12,7 (1/2) |
470 |
1,4 |
|
690235 |
12,7 (1/2) |
635 |
2,5 |
|
690335 |
19,05 (3/4) |
635 |
2,5 |
|
691380 |
19,05 (3/4) |
1210 |
6,5 |
|
691450 |
25,4 (1) |
1800 |
9,0 |
|
692002 |
6,3 (1/4) |
255 |
0,5 |
|
692105 |
9,5 (3/8) |
310 |
0,6 |
|
692220 |
12,7 (1/2) |
500 |
1,4 |
|
692235 |
12,7 (1/2) |
555 |
1,5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, без конденсации |
от -20 до +60 от 30 до 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный предельный регулируемый 69 |
модификация в зависимости от заказа |
1 шт. |
|
Пластиковый кейс |
- |
1 шт. |
|
Руководство по эксплуатации. Паспорт |
в зависимости от заказа |
1 экз. |
Сведения о методах измерений
Приведены в разделе «Устройство и работа» документа «Ключи моментные предельные регулируемые 69. Модификации 690002, 690102, 690111, 690221, 690235, 690335. Руководство по эксплуатации. Паспорт», в разделе «Устройство и работа» документа «Ключи моментные предельные регулируемые 69. Модификации 691380, 691450. Руководство по эксплуатации. Паспорт», в разделе «Устройство и работа» документа «Ключи моментные предельные регулируемые 69. Модификации 692002, 692105, 692220, 692235. Руководство по эксплуатации. Паспорт».
Нормативные документы
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2024 г.№ 2152;
ТУ 26.51.66-001-58511219-2024 «Ключи моментные предельные регулируемы 69. Технические условия».
