Комплексы программно-технические ТИТАН КОНТРОЛ 1000
| Номер в ГРСИ РФ: | 95222-25 |
|---|---|
| Производитель / заявитель: | ООО "ГК МФМК", г. Москва |
Комплексы программно-технические ТИТАН КОНТРОЛ 1000 (далее по тексту -комплексы) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, измерений сигналов от термометров сопротивлений (ТС) и воспроизведения сигналов силы постоянного электрического тока и постоянного электрического напряжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95222-25 |
| Действует | по 16.04.2030 |
| Наименование | Комплексы программно-технические |
| Модель | ТИТАН КОНТРОЛ 1000 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1f0b12ba-9512-5d57-5c09-fd7a2fb10110 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ГК МФМК" (ООО "ГК МФМК"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95222-25: Описание типа
2025-95222-25.pdf
|
Скачать | 3.6 MБ | |
|
95222-25: Методика поверки
2025-mp95222-25.pdf
|
Скачать | 69.7 КБ |
Описание типа
Назначение
Комплексы программно-технические ТИТАН КОНТРОЛ 1000 (далее по тексту -комплексы) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, измерений сигналов от термометров сопротивлений (ТС) и воспроизведения сигналов силы постоянного электрического тока и постоянного электрического напряжения.
Описание
Принцип действия комплексов заключается в использовании аналого-цифрового и цифро-аналогового преобразования входных/выходных сигналов. Аналоговые сигналы от первичных преобразователей поступают на входы модулей ввода, где они преобразуются в цифровые сигналы и передаются на контроллеры для выработки управляющих воздействий. Обработанные управляющие цифровые сигналы контроллера поступают на входы модулей вывода для передачи на управляющие устройства, а также на автоматизированные рабочие места (АРМ) (не входят в состав комплексов), на которых отображаются и регистрируются значения измеряемых параметров технологических процессов и управляющих сигналов.
Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству функциональных модулей, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя. Максимальное количество вычислительных модулей в комплексах - 1. Комплексы ограничены 1024-мя измерительными каналами аналоговых сигналов. Состав комплексов и идентификационные данные функциональных модулей (обозначение и серийный номер) указываются в паспорте на комплексы.
Для связи с компонентами, периферийными устройствами, датчиками комплексы имеют встроенную поддержку следующих сетевых протоколов и технологий: Ethernet, RS-485, USB, HDMI, MODBUS TCP, MODBUS RTU, SNMP, MQTT, FTP, HTTP, HTTPS, DHCP, NTP, OPC UA, BACNET IP.
Комплексы изготавливаются в единой модификации ТИТАН КОНТРОЛ 1000.
В общем случае комплексы включают в себя следующие компоненты:
- многоканальные модули ввода/вывода, выполняющие прием и преобразование входных/выходных аналоговых и дискретных сигналов;
- вычислительный модуль (программируемый контроллер), осуществляющий обработку измерительной информации, полученной от модулей ввода/вывода, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования, отображения результатов измерений на оборудовании верхнего уровня (инженерных или рабочих операторских станциях на базе ПК);
- модуль источника питания постоянного тока 24 В (МИП);
- сетевое оборудование (модуль интерфейсный-сетевой и коммуникационный модуль).
Перечень вычислительных модулей и модулей ввода/вывода комплексов приведен в таблице 1.
Таблица 1 -Вычислительные модули и модули ввода/вывода комплексов
|
Наименование модуля |
Обозначение |
|
Вычислительный модуль |
N1CP104 |
|
Модуль аналогового ввода сигналов термосопротивления PT100 или PT1000 |
N1AIT02 |
|
Модуль аналогового ввода сигналов напряжения |
N1AI208 |
|
Модуль аналогового ввода токовых сигналов |
N1AI308 |
|
Модуль аналогового вывода токовых сигналов |
N1AO104 |
|
Модуль аналогового вывода сигналов напряжения |
N1AO204 |
Заводской номер комплексов, идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится типографским способом на маркировочную табличку, расположенную на левой боковой стороне корпуса вычислительного модуля.
Серийные номера вычислительных модулей и модулей ввода/вывода из состава комплексов наносятся методом лазерной гравировки на правую боковую сторону корпуса вычислительных модулей и модулей ввода/вывода.
Нанесение знака поверки на комплексы не предусмотрено.
Пломбирование комплексов не предусмотрено.
Общий вид комплексов с указанием мест нанесения маркировочной таблички, заводского номера и знака утверждения типа комплексов представлен на рисунке 1.
Общий вид вычислительных модулей и модулей ввода/вывода комплексов представлен на рисунке 2.
Место нанесения
заводского номера
Место нанесения знака утверждения типа

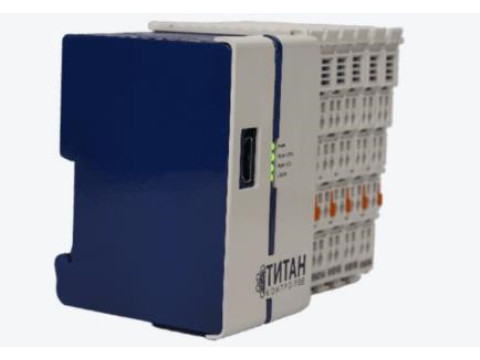

Рисунок 1 - Общий вид комплексов с указанием места нанесения маркировочной таблички, заводского номера и знака утверждения типа комплексов
а) N1CP104

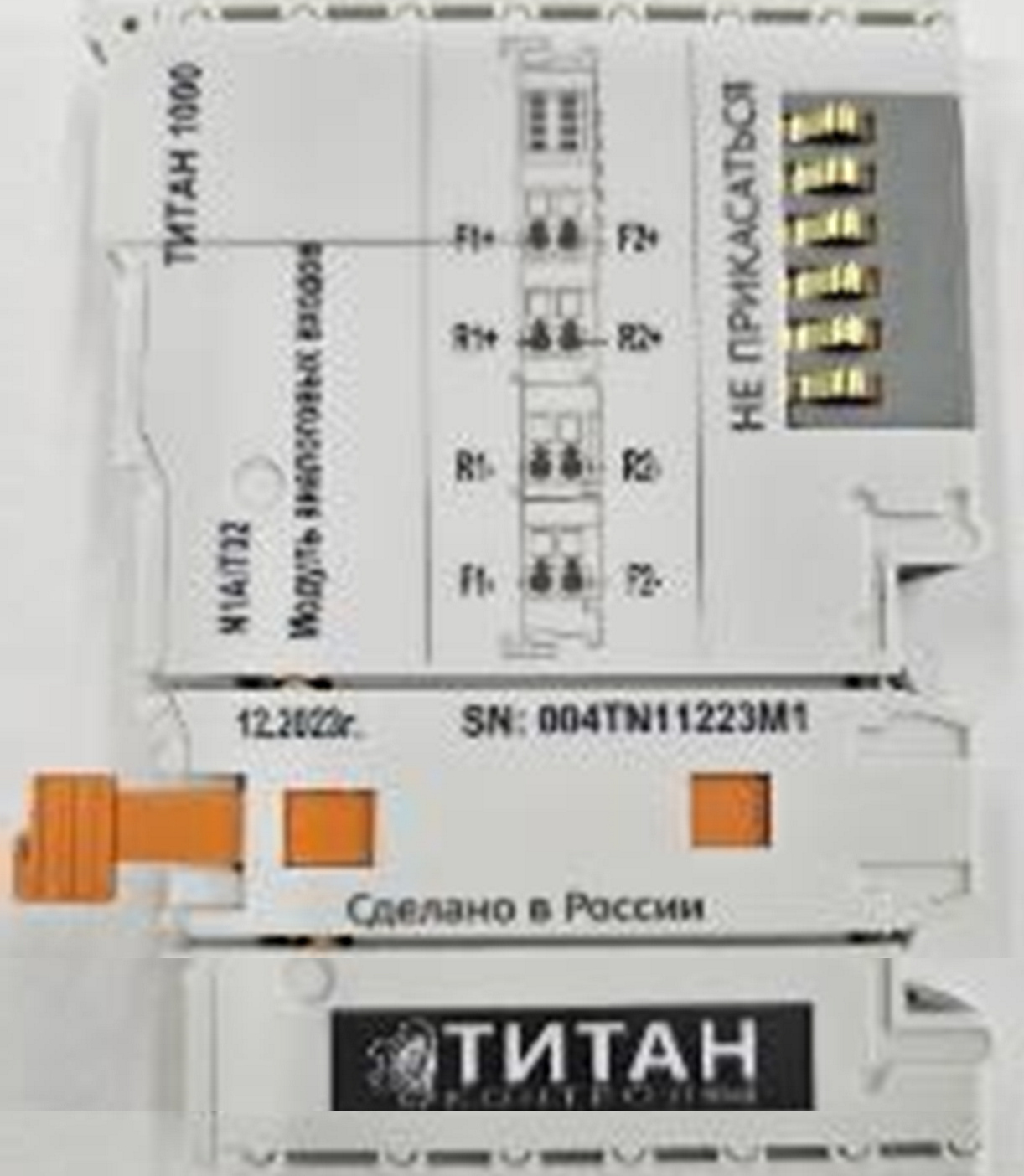

б) N1AIT02

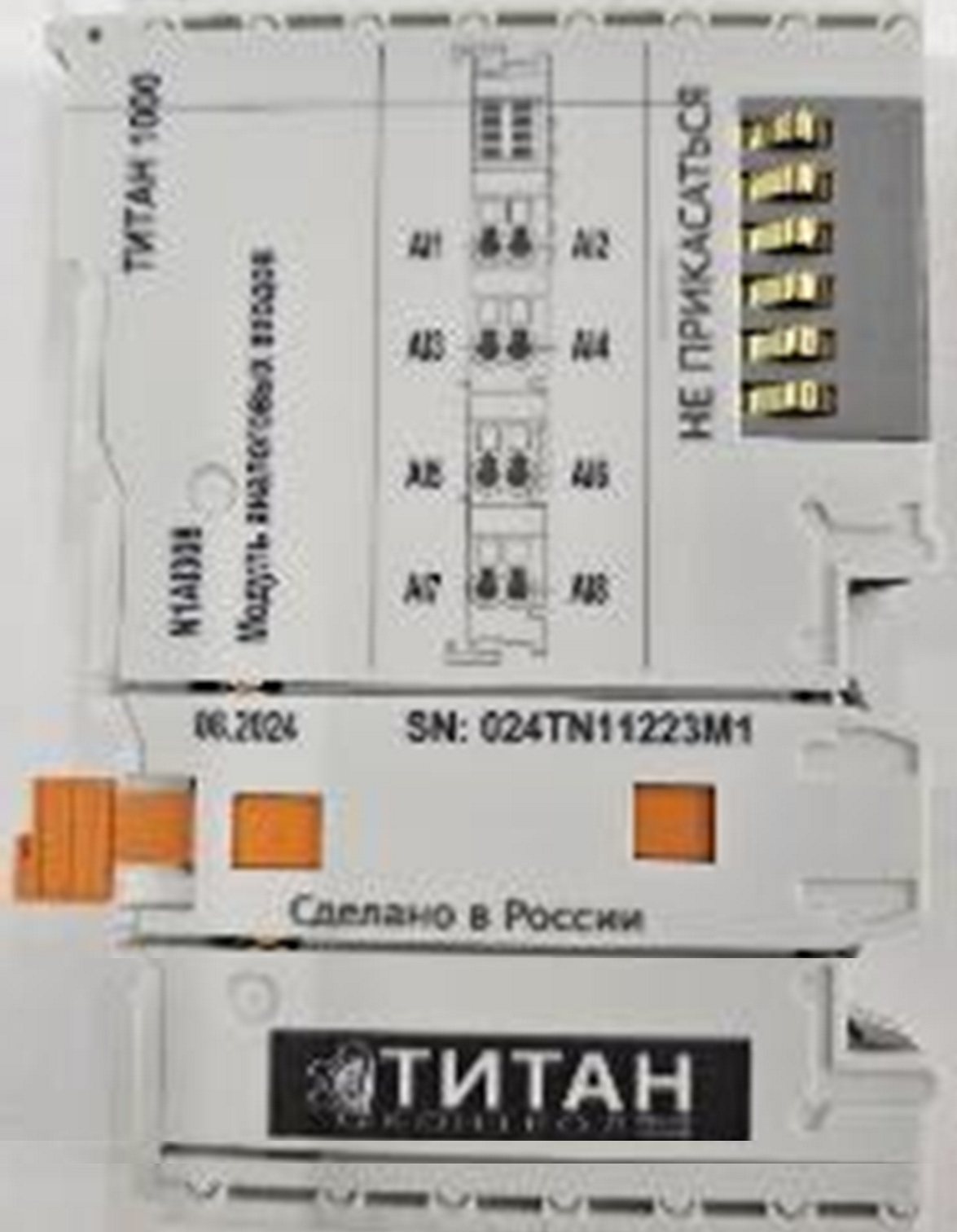

в) N1AI308

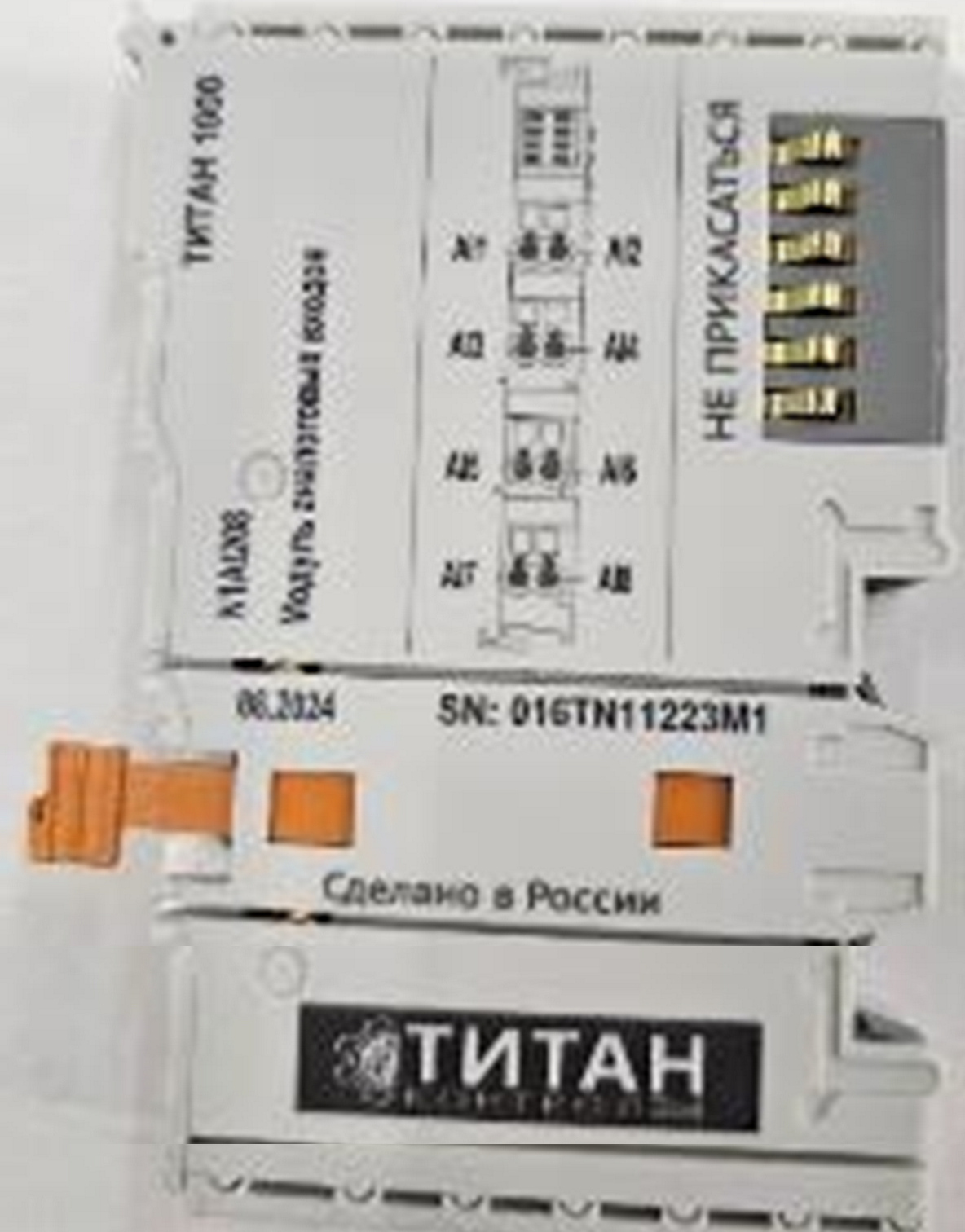

г) N1AI208
д) N1AO104

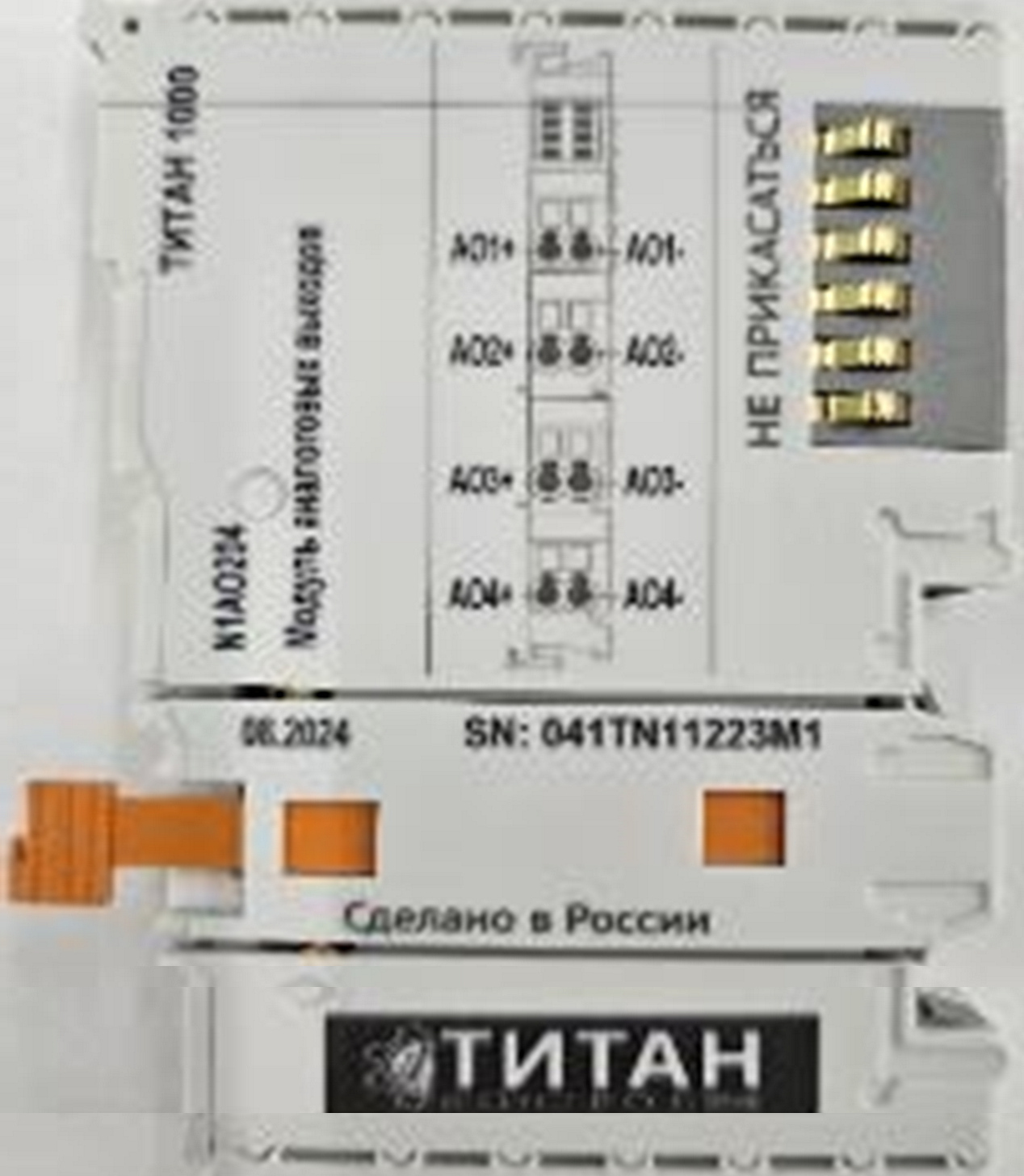

е) N1AO204
Рисунок 2 - Общий вид вычислительных модулей и модулей ввода/вывода комплексов
Программное обеспечение
Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.
Встроенным ПО комплексов является метрологически значимым. К встроенному ПО комплексов относятся ПО вычислительных модулей и модулей ввода/вывода аналоговых сигналов, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается в процессе производственного цикла и не подлежит изменению на протяжении всего срока эксплуатации. Встроенное ПО выполняет функции преобразования электрических сигналов, последующую обработку и передачу в цифровой форме на вышестоящие уровни автоматизированных систем.
Внешнее ПО включает в себя набор инструментальных и исполнительных программных модулей. Все программные модули, входящие в состав внешнего ПО, не являются метрологически значимыми и не дают доступ к внутренним программным микрокодам модулей ввода/вывода. В качестве внешнего ПО комплексов может быть использован веб-интерфейс, отображающий состояние каналов и версию встроенного ПО.
Команды и данные, переданные через интерфейсы связи, не оказывают влияние на достоверность результатов измерений. Метрологические характеристики комплексов нормированы с учетом влияния всех компонентов ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | |||||
|
Идентификационное наименование ПО |
N1AIT02 |
N1AI208 |
N1AI308 |
N1AO104 |
N1AO204 |
N1CP104 |
|
Номер версии (идентификационный номер) ПО |
65536 |
65536 |
65537 |
65536 |
65536 |
65556 |
|
Цифровой идентификатор ПО |
- | |||||
|
Примечание - Идентификационное наименование ПО соответствует обозначениям модулей ввода/вывода. | ||||||
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
N1AI308 | |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 0 до 20 |
|
Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного электрического тока, вызванной изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 °C изменения температуры, % |
±0,05 |
|
Дискретность измерений силы постоянного электрического тока, мА |
0,001 |
Продолжение таблицы 3
|
N1AI208 | |
|
Диапазон измерений постоянного электрического напряжения, В |
от 0 до 10 |
|
Пределы допускаемой основной приведенной погрешности измерений постоянного электрического напряжения, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений постоянного электрического напряжения, вызванной изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 C изменения температуры, % |
±0,05 |
|
Дискретность измерений постоянного электрического напряжения, В |
0,001 |
|
N1AIT02 | |
|
Диапазон измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления PT100 и PT1000 (а=0,00385 C-1) по ГОСТ 6651-2009, C |
от -200 до +650 |
|
Пределы допускаемой основной приведенной погрешности измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления PT100 (а=0,00385 °C-1) по ГОСТ 6651-2009 при четырёхпроводном подключении, % |
±1 |
|
Пределы допускаемой основной приведенной погрешности измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления PT1000 (а=0,00385 C-1) по ГОСТ 6651-2009 при четырёхпроводном подключении, % |
±1,2 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления PT100 и PT1000 (а=0,00385 C-1) по ГОСТ 6651-2009 при четырёхпроводном подключении, вызванной изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 C изменения температуры % |
±0,05 |
|
Дискретность измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления PT100 и PT1000 (а=0,00385 C-1) по ГОСТ 6651-2009, C |
0,1 |
|
N1AO104 | |
|
Диапазон воспроизведения силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного электрического тока, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности воспроизведения силы постоянного электрического тока, вызванной изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 C изменения температуры, % |
±0,05 |
|
Дискретность воспроизведения силы постоянного электрического тока, мА |
0,001 |
Продолжение таблицы 3
|
N1AO204 | |
|
Диапазон воспроизведения постоянного электрического напряжения, В |
от 0 до 10 |
|
Пределы допускаемой основной приведенной погрешности воспроизведения постоянного электрического напряжения, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности воспроизведения постоянного электрического напряжения, вызванной изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 °C изменения температуры, % |
±0,05 |
|
Дискретность воспроизведения постоянного электрического напряжения, В |
0,001 |
|
Примечания: 1. Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений. 2. Погрешность приведена для всего измерительного канала с применением данных модулей ввода/вывода и учитывает все составляющие. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 20,4 до 28,8 |
|
Потребляемая мощность, Вт, не более |
250 |
|
Нормальные условия измерений: - температура окружающей среды, C - относительная влажность, % |
от +20 до +30 от 30 до 80 |
|
Условия эксплуатации: - температура окружающей среды, C - относительная влажность при +50 C, без конденсации, %, не более - атмосферное давление, кПа |
от -10 до +60 95 от 84,0 до 106,7 |
|
Габаритные размеры (ШхВхГ), мм, не более - N1CP104 - N1AIT02, N1AI208, N1AI308, N1AO104, N1AO204 |
70х70х101 15х70х101 |
|
Масса, кг, не более - N1CP104 - N1AIT02, N1AI208, N1AI308, N1AO104, N1AO204 |
0,3 0,06 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
1000000 |
|
Средний срок службы, лет |
15 |
Знак утверждения типа
наносится на маркировочную табличку комплексов типографским способом согласно схеме, указанной на рисунке 1, и на титульный лист паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс программно-технический ТИТАН КОНТРОЛ 1000 |
- |
1 шт. |
|
Паспорт |
МФРУ.424257.001.ПС |
1 экз. |
|
Руководство по эксплуатации |
МФРУ.424257.001.РЭ |
1 экз. |
|
Примечание - Обозначение и количество функциональных модулей в составе комплексов определяется в соответствии с заказом и указывается в паспорте. | ||
Сведения о методах измерений
приведены в разделе 1.2.3 «Описание работы модулей» руководства по эксплуатации МФРУ.424257.001.РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 26.51.70-001-91461439-2024 Комплекс программно-технический
«ТИТАН КОНТРОЛ 1000». Технические условия.
