Сигнализаторы загазованности ПАКЗ-1
| Номер в ГРСИ РФ: | 95229-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "СОТИС", Ульяновская область, г. Димитровград |
Сигнализаторы загазованности ПАКЗ-1 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля содержания углеводородного газа (природного газа по ГОСТ 5542-2014 или метана) в атмосфере помещений потребителей газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95229-25 |
| Действует | по 16.04.2030 |
| Наименование | Сигнализаторы загазованности |
| Модель | ПАКЗ-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e8314bf6-d0aa-4afa-a6ad-230a91906ec4 |
Производитель / Заявитель
Общество с ограниченной ответственностью "СОТИС" (ООО "СОТИС"), Ульяновская область, г. Димитровград
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95229-25: Описание типа
2025-95229-25.pdf
|
Скачать | 129.5 КБ | |
|
95229-25: Методика поверки
2025-mp95229-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Сигнализаторы загазованности ПАКЗ-1 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля содержания углеводородного газа (природного газа по ГОСТ 5542-2014 или метана) в атмосфере помещений потребителей газа.
Описание
Сигнализаторы представляют собой одноканальные стационарные приборы непрерывного действия с диффузионной подачей контролируемой среды.
Принцип действия сигнализаторов основан на преобразовании концентрации газа в напряжение. Получившееся напряжение сравнивается с пороговым значением и формируются свето-звуковые и управляющие сигналы.

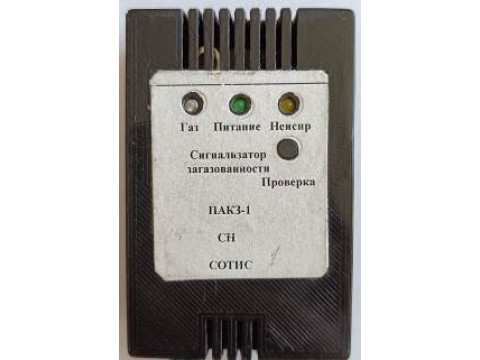

Конструктивно сигнализаторы выполнены в пластмассовом корпусе. На лицевой панели расположены кнопка «Проверка» и световые индикаторы «Газ», «Питание», «Неисправность». В нижней части корпуса расположен отсек с разъемом для присоединения внешнего индикаторного блока (ВИБ-1) и винтовым клеммником для присоединения кабеля запорного клапана. На задней стороне расположено отверстие для доступа к кнопке «Калибровка», закрытое наклейкой.
Сигнализатор имеет встроенный звуковой излучатель, сигнализирующий о превышении предельного значения концентрации газа, содержащегося в воздухе контролируемого помещения, или о возникшей неисправности сигнализатора.
Заводской номер наносится на маркировочную табличку фотохимическим способом в виде цифрового обозначения, состоящего из арабских цифр.

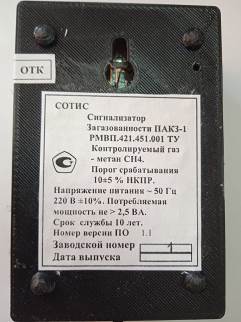

Общий вид сигнализаторов с указанием мест пломбирования от несанкционированных действий, места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1.
Пломбирование сигнализаторов предусмотрено после выхода из производства и после поверки.
Способ ограничения доступа к местам настройки (регулировки) - нанесение знака поверки в виде наклейки (пломбы с изображением знака поверки) на задней панели сигнализаторов в месте, указанном на рисунке 1.
Место установки наклейки (пломбы с изображением знака поверки)
Место установки наклейки (пломбы изготовителя)
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид сигнализаторов загазованности ПАКЗ-1 с указанием мест пломбирования от несанкционированных действий, места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Сигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для выполнения алгоритмов непрерывного автоматического измерения содержания определяемых компонентов в воздухе и выдачи сигнализации о превышении установленного порогового значения. Встроенное ПО управляет выполнением следующих основных функций:
- обработкой информации, полученной от первичного измерительного преобразователя;
- диагностикой аппаратной части сигнализатора;
- сравнением измеренных значений содержания определяемого компонента с установленными пороговыми значениями и выдачей световых и звуковых сигналов о достижении этих уровней;
- проведением настройки пороговых значений сигнализатора;
- формированием цифрового выходного сигнала;
- формированием управляющего сигнала для электромагнитного клапана.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
ПАКЗ-1 | |
|
Идентификационное наименование ПО |
prg sign me 4.hex |
|
Номер версии (идентификационный номер) ПО |
1.1 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм расчета цифрового идентификатора ПО |
- |
Примечание - Номер версии ПО должен быть не ниже указанного в таблице
Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО.
Сигнализаторы имеют защиту встроенного ПО от преднамеренных или
непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Порог срабатывания сигнализации, % НКПР* |
10 |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализации, % НКПР* |
±5 |
|
* НКПР - нижний концентрационный предел распространения пламени, значение НКПР указано в соответствии с ГОСТ 31610.20-1-2020 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время срабатывания сигнализации, с, не более |
15 |
|
Напряжение питания переменного тока частотой (50±1) Гц, В |
от 198 до 242 |
|
Потребляемая мощность, Вт, не более |
2,5 |
|
Сигнал управления клапаном: амплитуда сигнала, В |
+12,0±2,0 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, %, не более |
от 0 до +40 от 84 до 106,7 80 |
|
Габаритные размеры (длинахвысотахглубина), мм, не более - сигнализатора - клапана |
90x60x32 65x110x50 |
|
Масса, кг, не более - сигнализатора - клапана кг, не более |
0,1 0,25 |
|
Максимальная длина кабеля связи, м, не более |
50 |
|
Длина кабеля клапана, м, не менее |
3 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ (с учётом замены датчиков концентрации газа, выработавших свой ресурс), ч |
30000 |
|
Среднее время восстановления работоспособного состояния, ч, не более |
4 |
|
Средний срок службы (с учётом замены датчиков концентрации газа, выработавших свой ресурс), лет |
10 |
Знак утверждения типа
наносится на маркировочную табличку и титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор загазованности |
ПАКЗ-1 |
1 шт. |
|
Клапан* |
КЗЭУГ-А-15М/КЗЭУГ-Б |
1 шт. |
|
Внешний индикаторный блок ** |
ВИБ-1 |
1 шт. |
|
Кабель блока ** |
ВИБ-1 |
1 шт. |
|
Руководство по эксплуатации |
РМВП.421451.001 РЭ |
1 экз. |
|
* По требованию заказчика прибор может поставляться без клапана; * * По заказу, длина кабеля (до 50 м) указывается при заказе | ||
Сведения о методах измерений
приведены в разделе 1.4 «Работа сигнализатора» и разделе 3 «Использование по назначению» руководства по эксплуатации РМВП.421451.001 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
РМВП.421.451.001 ТУ «Сигнализатор загазованности ПАКЗ-1. Технические условия».
