Дефектоскопы ультразвуковые многоканальные ДУМА-16
| Номер в ГРСИ РФ: | 95234-25 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ОАО "Ордена Ленина НИКИ энерготехники им.Н.А.Доллежаля" (НИКИЭТ), г.Москва |
Дефектоскопы ультразвуковые многоканальные ДУМА-16 (далее по тексту -дефектоскопы) предназначены для измерений временных интервалов, амплитуд эхо-сигналов, полученных от дефектов и несплошностей в объектах контроля, а также измерений глубины залегания дефектов и измерений расстояний датчиком пути.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95234-25 |
| Действует | по 16.04.2030 |
| Наименование | Дефектоскопы ультразвуковые многоканальные |
| Модель | ДУМА-16 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f832eb19-783c-604d-63a9-a86496de0395 |
Производитель / Заявитель
Акционерное общество "Ордена Ленина Научно-исследовательский и конструкторский институт энерготехники имени Н.А. Доллежаля" (АО "НИКИЭТ"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95234-25: Описание типа
2025-95234-25.pdf
|
Скачать | 122.9 КБ | |
|
95234-25: Методика поверки
2025-mp95234-25.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Дефектоскопы ультразвуковые многоканальные ДУМА-16 (далее по тексту -дефектоскопы) предназначены для измерений временных интервалов, амплитуд эхо-сигналов, полученных от дефектов и несплошностей в объектах контроля, а также измерений глубины залегания дефектов и измерений расстояний датчиком пути.
Описание
Дефектоскопы используются для проведения автоматизированного ультразвукового контроля основных материалов и сварных соединений на наличие дефектов типа нарушения сплошности или однородности.
Принцип действия дефектоскопа основан на возбуждении генератором (ГИВ) ультразвуковых колебаний (УЗК) за счет формирования импульсных сигналов заданной амплитуды и длительности, которые преобразуются из электрического в волновой сигнал через пьезоэлектрические преобразователи (далее - ПЭП) по каждому каналу контроля. Затем сформированные импульсы распространяются в объекте контроля, отражаются от несплошностей, дефектов и границ его структуры, возвращаются на приемник дефектоскопа для последующего усиления, преобразования, фильтрации измеряемого полезного сигнала и его обработки.
При выполнении цикла сбора первичной информации для каждой из предварительно заданных схем контроля полученные сигналы преобразуются в цифровую форму, передаются и сохраняются в персональный компьютер (ПК) в виде А-развертки. Анализ первичной информации выполняется после ее сбора. По параметрам набора А-разверток, а также по известным координатам и ориентации каждого ПЭП оцениваются наличие и параметры дефектов или несплошностей.
Конструктивно дефектоскоп является электронным блоком, соединяемым с ПК посредством Ethernet. К дефектоскопу подсоединяется до 16-ти ПЭП для проведения одновременного контроля объекта по нескольким запрограммированным схемам контроля и до 2-х датчиков пути.
Дефектоскопы выпускаются в одной модификации и предназначены для сбора первичной информации о контролируемом объекте и оперативной передачи собранной информации в персональный компьютер (ПК) с целью ее обработки, хранения и представления в графической форме на экране монитора. Дефектоскопы могут работать совместно со сканирующими устройствами (СУ).
Идентификация дефектоскопа осуществляется с помощью:
- визуального осмотра гравировки на лицевой (передней) стороне корпуса дефектоскопа, отображающей информацию о дате изготовления дефектоскопа (год, квартал) и заводском номере в числовом формате. Общий вид дефектоскопа с указанием места нанесения заводского номера представлен на рисунке 1;
- визуального осмотра металлической маркировочной таблички, прикрепляемой на лицевую (переднюю) сторону корпуса дефектоскопа и отображающей информацию об изготовителе и обозначении типа средства измерений. Общий вид маркировочной таблички представлен на рисунке 2;
- изучения нормативно-технической документации (руководство по эксплуатации, паспорт), которая входит в обязательный комплект поставки дефектоскопа и содержит информацию о метрологических и технических характеристиках дефектоскопа.
Места пломбировки дефектоскопа от несанкционированного доступа указаны на рисунке 1. Ограничение доступа осуществляется путем нанесения пломб на винты в виде заводских наклеек, разрушаемых при механических воздействиях. На пломбы нанесено изображение товарного знака или наименования предприятия-изготовителя.
В процессе эксплуатации возможность внешних механических регулировок отсутствует.
Место нанесения заводского номера
Место пломбировки
Место нанесения маркировочной таблички

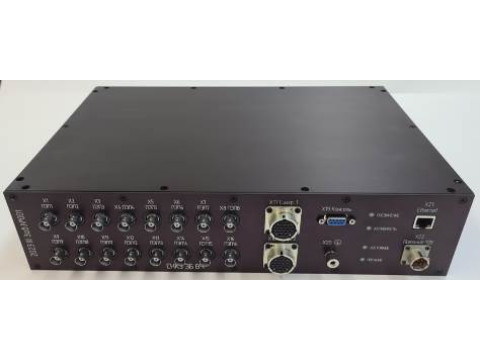

Рисунок 1 - Общий вид дефектоскопа с указанием мест пломбировки, места нанесения заводского номера и маркировочной таблички
Рисунок 2 - Общий вид маркировочной таблички
Нанесение знака поверки на дефектоскопы не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) дефектоскопа состоит из основного (метрологически значимое) и дополнительного, реализующего методики контроля конкретных объектов или типов объектов.
Начальная регулировка и диагностирование исправности дефектоскопа, операции поверки, а также проверка дефектоскопа на соответствие его параметров и характеристик требованиям технических условий осуществляется при помощи основного ПО. Настройка, необходимая для сбора первичной информации о конкретных объектах, сбор и сохранение в ПК первичной информации, оценка результатов контроля, оформление заключений выполняются в соответствии с требованиями методики контроля конкретного объекта при помощи дополнительного ПО, реализующего эту методику.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SNK3 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.Х.Х* |
|
Цифровой идентификатор ПО |
отсутствует |
|
Примечание: * - символы «Х» обозначают метрологически незначимую часть номера версии ПО | |
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристик
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон установки амплитуд импульсов генератора на нагрузке 110 Ом, В |
от 20 до 200 |
|
Пределы допускаемой абсолютной погрешности установки амплитуд импульсов генератора, В |
±5 |
|
Диапазон установки длительности импульсов генератора, мкс |
от 0,05 до 1,00 |
|
Пределы допускаемой абсолютной погрешности установки длительности импульсов генератора, мкс, для установленной амплитуды импульсов генератора: - от 20 до 40 В включ. - св. 40 до 200 В включ. |
±0,025 ±0,015 |
|
Диапазон измерений амплитуд сигналов на входе приемника по отношению к 1 мкВ, дБ |
от 34 до 114 |
|
Пределы допускаемой абсолютной погрешности измерений амплитуд сигналов на входе приемника по отношению к 1 мкВ, дБ, в диапазоне: - от 34 до 74 дБ включ. - св. 74 до 114 дБ включ. |
±2 ±1 |
|
Диапазон измерений временных интервалов, мкс |
от 0,1 до 280 |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс |
±(0,05 + 0,001-Т*) |
|
Диапазон измерений расстояний пройденных датчиком пути, мм |
от 0 до 10000 |
|
Пределы допускаемой абсолютной погрешности измерений расстояний, пройденных датчиком пути, мм |
±(0,5 + 0,0015-S**) |
|
Диапазон измерений глубины залегания отражателя (по стали), мм |
от 3 до 400 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания отражателя (по стали), мм |
±(0,5 + 0,01-Н***) |
|
Примечание: * Т - измеренное значение длительности временного интервала, мкс; * * S - измеренное значение расстояния пройденного датчиком пути, мм; * ** н - измеренное значение глубины залегания отражателя (по стали), мм. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов для подключения ПЭП, шт |
16 |
|
Диапазон установки длительности развертки, мкс |
от 0 до 80 |
|
Диапазон установки задержки развертки, мкс |
от 0 до 200 |
|
Диапазон установки усиления, дБ |
от 0 до 80 |
|
Полоса пропускания приемника по уровню минус 3 дБ, МГц |
от 0,4 до 12 |
|
Количество подключаемых датчиков пути, шт |
2 |
|
Габаритные размеры электронного блока, мм, не более - ширина - длина - высота |
271 380 87 |
|
Масса электронного блока, кг, не более |
5,2 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре + 35°С, %, не более - атмосферное давление, кПа |
от + 10 до + 40 98 от 84,0 до 106,7 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
230 ± 23 50 ± 1 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10000 |
|
Срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Дефектоскоп ультразвуковой многоканальный |
ДУМА-16 |
1 шт. |
|
Программное обеспечение на флэш носителе |
- |
1 шт. |
|
Кабель и блок питания |
- |
1 комп. |
|
Кабели соединительные |
- |
1 комп. |
|
Эквивалент нагрузки ГИВ (110 Ом) |
- |
1 шт. |
|
Датчик пути |
- |
1 шт. |
|
Пьезоэлектрический преобразователь ПЭП |
П111-2,5-К12 |
1 шт. |
|
Пьезоэлектрический преобразователь ПЭП |
П111-5,0-К6 |
1 шт. |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Пьезоэлектрический преобразователь ПЭП |
- |
* шт. |
|
Руководство по эксплуатации |
65.1.000 РЭ |
1 экз. |
|
Паспорт |
65.1.000 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Примечание: * - Количество, тип и модификации ПЭП по заказу в соответствии с частотным диапазоном полосы пропускания дефектоскопа. | ||
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2842;
65.1.000 ТУ «Дефектоскопы ультразвуковые многоканальные ДУМА-16. Технические условия».
