Модули расширения частотного диапазона ВЕКТОР
| Номер в ГРСИ РФ: | 95236-25 |
|---|---|
| Производитель / заявитель: | ООО "МВЭЙВ", г. Москва |
Модули расширения частотного диапазона ВЕКТОР (далее - МРЧД) предназначены для измерений комплексных коэффициента отражения и коэффициента передачи многополюсников совместно с анализаторами цепей векторными.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95236-25 |
| Действует | по 18.04.2030 |
| Наименование | Модули расширения частотного диапазона |
| Модель | ВЕКТОР |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f450ef1c-3312-5811-7947-8e68ff2a5271 |
Производитель / Заявитель
Общество с ограниченной ответственностью "МВЭЙВ" (ООО "МВЭЙВ"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95236-25: Описание типа
2025-95236-25.pdf
|
Скачать | 402.3 КБ | |
|
95236-25: Методика поверки
2025-mp95236-25.pdf
|
Скачать | 4.3 MБ |
Описание типа
Назначение
Модули расширения частотного диапазона ВЕКТОР (далее - МРЧД) предназначены для измерений комплексных коэффициента отражения и коэффициента передачи многополюсников совместно с анализаторами цепей векторными.
Возможно использование МРЧД в качестве рабочего эталона (разряды для рабочих эталонов в государственной поверочной схеме не указаны) единиц комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в соответствии с Государственной поверочной схемой для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц.
Описание
Конструктивно МРЧД выполнены в малогабаритном корпусе настольного исполнения. На одном из торцов прибора расположен волноводный измерительный порт. На другом торце прибора расположены коаксиальные измерительные разъемы, а также многоконтактный разъем питания (12 В) и управления для подключения к анализатору цепей векторному (АЦВ). Управление режимами работы прибора осуществляется с анализаторов цепей векторных C4220, C4420 (рег.номер 87316-22).
Принцип действия модулей расширения частотного диапазона МРЧД основан на переносе рабочего диапазона частот анализаторов цепей векторных вверх по частоте. При этом в МРЧД формируется зондирующий сигнал заданной частоты и при помощи волноводного двунаправленного ответвителя выделяются составляющие падающей и отражённой волн. Относительная погрешность установки частоты определяется используемым анализатором цепей векторным.
Измерительный сигнал генерируется в МРЧД путем умножения, усиления и фильтрации опорного сигнала, поступающего на МРЧД с АЦВ. Опционально возможна регулировка мощности выходного сигнала с помощью встроенного аттенюатора. Выделенные падающий и отражённый сигналы переносятся в МРЧД на промежуточную частоту с помощью встроенных смесителей, работающих на гармониках сигнала гетеродина, также поступающего с АЦВ. Затем сигналы промежуточной частоты опорного (падающая волна) и измерительного (отраженная волна) каналов поступают непосредственно на соответствующие входы АЦВ, оцифровываются, обрабатываются и результаты измерений комплексного коэффициента отражений и комплексного коэффициента передачи выводятся в управляющем программном обеспечении АЦВ в требуемом пользователю формате.
Для калибровки приборов возможно использование различных наборов калибровочных мер. Опционально входящие в состав прибора наборы калибровочных мер волноводных ВЕКТОР-КН поддерживают калибровки типа TRL и OSM/TOSM.
К данному типу МРЧД ВЕКТОР относятся следующие модификации, отличающиеся диапазоном частот: ВЕКТОР 50-75 ГГц, ВЕКТОР 75-110 ГГц, ВЕКТОР 78-118 ГГц, ВЕКТОР 110-170 ГГц. Модификации МРЧД ВЕКТОР могут иметь опции, приведенные в таблице 1.
'аблица 1 - Опции МРЧД ВЕКТОР
|
Модифика ция МРЧД |
Обозначение и описание опции |
|
ВЕКТОР 50-75 ГГц |
А75 - встроенный управляемый электронный аттенюатор ВЕКТОР-КН 50-75 ГГц - набор калибровочных мер волноводных WR-15 В78 - внешний волноводный переход, обеспечивающий сопряжение выходного СВЧ порта с устройствами в волноводном тракте 3,6*1,8 мм ВЕКТОР-КН 53-78 ГГц - набор калибровочных мер волноводных 3,6*1,8 мм |
|
ВЕКТОР 75-110 ГГц |
А110 - встроенный управляемый электронный аттенюатор ВЕКТОР-КН 75-110 ГГц - набор калибровочных мер волноводных WR-10 |
|
ВЕКТОР 78-118 ГГц |
А118 - встроенный управляемый электронный аттенюатор ВЕКТОР-КН 78-118 ГГц - набор калибровочных мер волноводных 2,4*1,2 мм |
|
ВЕКТОР 110-170 ГГц |
А170 - встроенный управляемый электронный аттенюатор ВЕКТОР-КН 110-170 ГГц - набор калибровочных мер волноводных WR-06 В178 - внешний волноводный переход, обеспечивающий сопряжение выходного СВЧ порта с устройствами в волноводном тракте 1,6*0,8 мм ВЕКТОР-КН 118-178 ГГц - набор калибровочных мер волноводных 1,6*0,8 мм |
Знак поверки может наноситься на верхнюю панель средства измерений.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, а также модификация типа и состав опций, наносится методом наклейки на боковую панель прибора и имеет формат восьмизначного цифрового номера. Для предотвращения несанкционированного доступа модули расширения частотного диапазона МРЧД имеют защитную наклейку изготовителя, закрывающую стык корпуса и задней панели.
Общий вид МРЧД и места для нанесения знака утверждения типа и знака поверки представлены на рисунке 1. Место для нанесения серийного номера, идентифицирующего каждый экземпляр СИ, и схема пломбировки от несанкционированного доступа представлены на рисунке 2.
UVciwe
Место нанесения знака утверждения типа
Место нанесения знака поверки
МщцМ1Ьрэсширв1«1" час-стьо-ООМЗ"”’**1
ВЕКТОР 75 ™ГГц

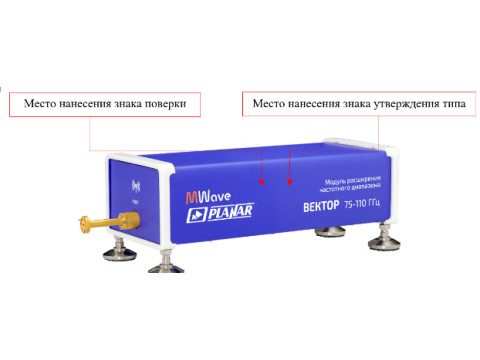

Рисунок 1 - Общий вид средства измерений и места для нанесения знака утверждения типа и знака поверки
Рисунок 2 - Вид сзади и места нанесения серийного номера, идентифицирующего каждый экземпляр СИ, и схема пломбировки от несанкционированного доступа
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон рабочих частот модификаций 1, ГГц |
ВЕКТОР 50 - 75 ГГц |
от 50 до 75 |
|
ВЕКТОР 50 - 75 ГГц с опцией В78 |
от 53,57 до 78,33 | |
|
ВЕКТОР 75 - 110 ГГц |
от 75 до 110 | |
|
ВЕКТОР 78 - 118 ГГц |
от 78,33 до 118,10 | |
|
ВЕКТОР 110 - 170 ГГц |
от 110 до 170 | |
|
ВЕКТОР 110 - 170 ГГц с опцией В178 |
от 118,1 до 178,4 | |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала совместно с С4220, С4420 1 |
+240-6 | |
|
Максимальная выходная мощность Pmax модификаций 1, дБ (1 мВт), не менее |
ВЕКТОР 50 - 75 ГГц 2 |
10 |
|
ВЕКТОР 75 - 110 ГГц |
6 | |
|
ВЕКТОР 78 - 118 ГГц |
0 | |
|
ВЕКТОР 110 - 170 ГГц 2 |
-6 (-21 )3 | |
|
Максимальная выходная мощность c опциями А75/А110/А118/А170 1, дБ (1 мВт), не менее |
Pmax-2 | |
|
Диапазон перестройки аттенюатора для опций А75/А110/А118/А170 1, дБ, не менее |
от -35 до 0 | |
|
Динамический диапазон для полосы пропускания 10 Гц модификаций1, дБ, не менее |
ВЕКТОР 50 - 75 ГГц 2 |
110 |
|
ВЕКТОР 75 - 110 ГГц |
110 | |
|
ВЕКТОР 78 - 118 ГГц |
100 | |
|
ВЕКТОР 110 - 170 ГГц 2 |
95 (80)3 | |
|
Среднее квадратическое отклонение шумов измерительной трассы при измерении модуля коэффициента отражения 0 дБ в полосе пропускания 1 кГц, дБ, не более |
0,005 | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | ||||
|
Доверительные границы Д| S„ | абсолютной погрешности измерений (P=0,95) модуля коэффициента отражения | Su | в диапазоне от 0 до 1 в зависимости от вида калибровки4,5 и модификаций, отн. ед. |
Калибровка |
TRL6 |
OSM/TOSM6 | ||
|
ВЕКТОР 50 - 75 ГГц 2 |
±0,013 |
±0,025 | |||
|
ВЕКТОР 75 - 110 ГГц, ВЕКТОР 78 - 118 ГГц |
±0,016 |
±0,027 | |||
|
ВЕКТОР 110 - 170 ГГц 2 |
±0,019 |
±0,030 | |||
|
Доверительные границы абсолютной погрешности измерений (P=0,95) фазы коэффициента отражения | Su | в диапазоне от 0,02 до 1, градус |
±(1+57-агсяп(Д| Sn |/| Su |)) | ||||
|
Доверительные границы нелинейности (P=0,95) приемников L в динамическом диапазоне 1, дБ |
ВЕКТОР 50 - 75 ГГц 2, ВЕКТОР 75 - 110 ГГц |
от -60 до 0 дБ |
±0,15 | ||
|
ВЕКТОР 78 - 118 ГГц |
от -50 до 0 дБ |
±0,15 | |||
|
ВЕКТОР 110 - 170 ГГц 2 |
от -40 до 0 дБ |
±0,20 (±0,30)3 | |||
|
Доверительные границы составляющей абсолютной погрешности измерений (P=0,95) модуля коэффициента передачи из-за трекинга передачи T по МИ 3411-2013 6, дБ |
±0,05 | ||||
|
Доверительные границы Д|Бу| абсолютной погрешности измерений (P=0,95) модуля коэффициента передачи |Sу-15,6,7, дБ |
±(T+L) | ||||
|
Доверительные границы абсолютной погрешности измерений (P=0,95) фазы коэффициента передачи |Sу-15,6,7, градус |
±(0,5+57-arcsin Д|S ij |/8,6)) | ||||
|
Примечания: 1) Характеристики, не требующие применения калибровочного набора мер. 2) В том числя для опций В78, В178 3) В диапазоне частот от 170,0 до 178,4 ГГц для опции В178. 4) Для измерений коэффициентов отражения двухполюсников или многополюсников с бесконечным ослаблением. 5) При изменении температуры не более, чем ±1 оС после калибровки. 6) Для комплектации из не менее чем двух модулей ВЕКТОР. 7) Для измерений коэффициентов передачи согласованных многополюсников при полосе пропускания 10 Гц. | |||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин |
30 |
|
Габаритные размеры, мм, не более: - длина |
391 |
|
- ширина |
140 |
|
- высота |
93 |
|
Масса, кг, не более |
3,3 |
|
Нормальные условия применения: - температура окружающей среды, °С |
от +15 до +30 |
|
- относительная влажность воздуха, % |
от 40 до 80 |
Знак утверждения типа
наносится на переднюю панель модулей расширения частотного диапазона МРЧД в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Модуль расширения частотного диапазона |
ВЕКТОР (модификация ВЕКТОР 50-75 ГГц или ВЕКТОР 75-110 ГГц или ВЕКТОР 78-118 ГГц или ВЕКТОР 110-170 ГГц) |
1/ 21) |
|
Кабель управления |
- |
12) |
|
Кабель RF |
Кабель RF |
12) |
|
Кабель LO |
Кабель LO |
12) |
|
Кабель IF |
Кабель IF |
22) |
|
Переход коаксиальный (3,5 мм, розетка - розетка) |
- |
12) |
|
Опция диапазона частот 53-78,3 ГГц (только для модификации ВЕКТОР 50-75 ГГц) |
В78 |
1 1, 2) |
|
Опция диапазона частот 118,1 - 178,4 ГГц (только для модификации ВЕКТОР 110-170 ГГц) |
В178 |
1 1, 2) |
|
Опция встроенного аттенюатора для модификаций: ВЕКТОР 50-75 ГГц ВЕКТОР 75-110 ГГц ВЕКТОР 78-118 ГГц ВЕКТОР 110-170 ГГц |
А75 А110 А118 А170 |
11, 2) |
|
Опция наборов калибровочных мер волноводных: WR-15 3,6Х1,8 мм WR-10 2,4х1,2 мм WR-6 1,6Х0,8 мм |
ВЕКТОР-КН 50-75 ГГц ВЕКТОР-КН 53-78 ГГц ВЕКТОР-КН 75-110 ГГц ВЕКТОР-КН 78-118 ГГц ВЕКТОР-КН 110-170 ГГц ВЕКТОР-КН 118-178 ГГц |
1 1) |
|
Руководство по эксплуатации |
РЭ 26.51.43-193-21477812 2023 |
1 |
|
Примечания: 1) По отдельному заказу 2) Для каждого МРЧД ВЕКТОР | ||
Сведения о методах измерений
приведены в разделе 5 «Порядок работы» руководства по эксплуатации
РЭ 26.51.43-193-21477812-2023.
Нормативные документы
Приказ Росстандарта от 5 августа 2024 г. № 1796 «Об утверждении государственной поверочной схемы для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц»;
МИ 3411-2013 ГСИ. Анализаторы, цепей векторные. Методика определения метрологических характеристик;
ТУ 26.20.13-001-04141619-2024 Модули расширения частотного диапазона ВЕКТОР. Технические условия.
