Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ на ПНС Северо-Запад Мамонтовского месторождения
| Номер в ГРСИ РФ: | 95247-25 |
|---|---|
| Производитель / заявитель: | АО научно техническая компания "МодульНефтеГазКомплект" (АО НТК "МНГК"), г. Москва |
Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ на ПНС Северо-Запад Мамонтовского месторождения (далее - СИКНС) предназначена для измерений массы нефтегазоводяной смеси и массы нетто нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95247-25 | ||||||
| Наименование | Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ на ПНС Северо-Запад Мамонтовского месторождения | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 94808c36-894e-6373-aff2-2f7dc678e0d4 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Акционерное общество научно техническая компания "МодульНефтеГазКомплект" (АО НТК "МНГК"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95247-25: Описание типа
2025-95247-25.pdf
|
Скачать | 504.1 КБ | |
|
95247-25: Методика поверки
2025-mp95247-25.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ на ПНС Северо-Запад Мамонтовского месторождения (далее - СИКНС) предназначена для измерений массы нефтегазоводяной смеси и массы нетто нефти.
Описание
Принцип действия СИКНС основан на прямом методе динамических измерений массы нефтегазоводяной смеси, с помощью счетчиков-расходомеров массовых. Выходные сигналы измерительных преобразователей счетчиков-расходомеров поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефтегазоводяной смеси и массу нетто нефти по реализованному в нем алгоритму.
Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты. Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. В состав СИКНС входят:
1) блок измерительных линий (БИЛ);
2) блок измерений показателей качества нефти (БИК), предназначенный для измерения параметров нефти в нефтегазоводяной смеси;
3) система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
Со став СИКНС с измерительными компонентами представлен в таблице 1.
Таблица 1 - Состав СИКНС
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion мод. CMF300 |
БИЛ |
13425-06 |
|
Счетчики-расходомеры кориолисовые КТМ РуМАСС |
БИЛ |
83825-21 |
|
Счетчики - расходомеры массовые МИР |
БИЛ |
68584-17 |
|
Термопреобразователи с унифицированным выходным сигналом Метран-270-Ех |
БИЛ, БИК |
21968-11 |
|
Датчики давления Метран-100-Ех-ДИ |
БИЛ, БИК |
22235-01 |
|
Датчик давления Метран-100-Вн-ДИ |
БИЛ, БИК |
22235-08 |
|
Термопреобразователи с унифицированным выходным сигналом ТСМУ Метран-274МП-643-02 |
БИЛ, БИК |
21968-06 |
|
Влагомеры нефти микроволновые МВН-1 мод. МВН-1.3 |
БИК |
63973-16 |
|
Комплексы измерительно-вычислительные МикроТЭК |
СОИ |
24063-06 |
|
Примечание — В состав СИКНС входят показывающие средства измерений давления и температуры нефти утвержденных типов. Кроме того, в состав блока измерений параметров нефти входит расходомер. | ||
СИКНС обеспечивает выполнение следующих функций:
- прямые динамические измерения массы нефтегазоводяной смеси по каждой измерительной линии;
- отбор объединенной пробы в соответствии с ГОСТ 2517;
- контроль метрологических характеристик средств измерений без нарушения режима непрерывности процесса измерения с возможностью автоматического формирования и печати протоколов контроля метрологических характеристик;
- определение массы нефтегазоводяной смеси по СИКНС в целом;
- косвенные измерения массы нетто нефти по СИКНС в целом.
Место расположения СИКНС, заводской номер 01: УПСВ на ПНС Северо-Запад Мамонтовского месторождения. Пломбирование средств измерений, находящихся в составе СИКНС осуществляется согласно требований их описаний типа или МИ 3002-2006. Заводской номер, в виде цифрового обозначения, нанесен на металлической табличке расположенной возле входа в СИКНС ударным методом. Нанесение знака поверки на СИКНС не предусмотрено.
О бщий вид СИКНС представлен на рисунке 1. Место нанесения заводского номера указано на рисунке 2.

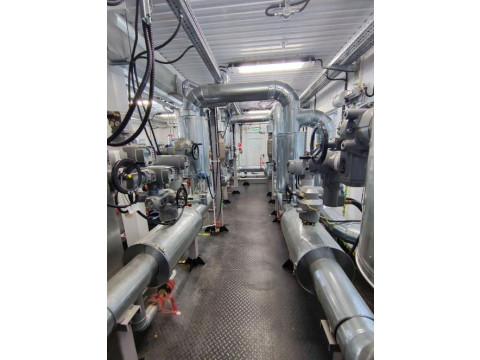

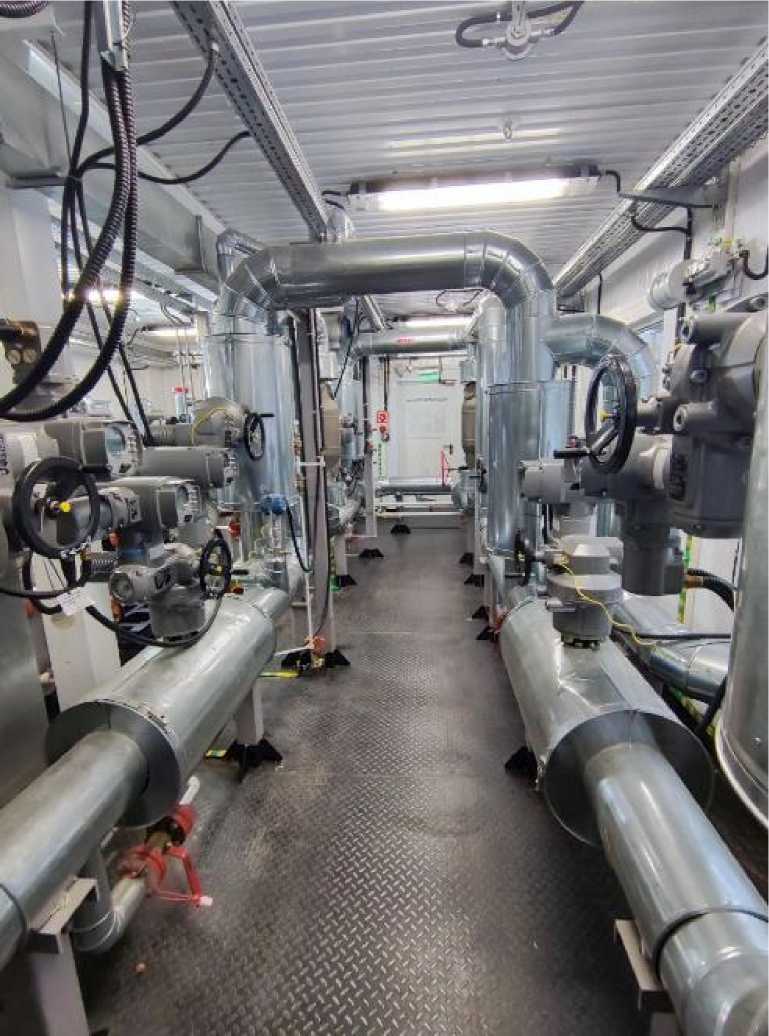

Рисунок 1 - Общий вид СИКНС
Место нанесения заводского номера

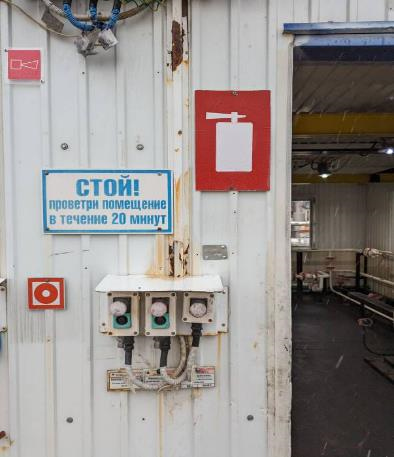

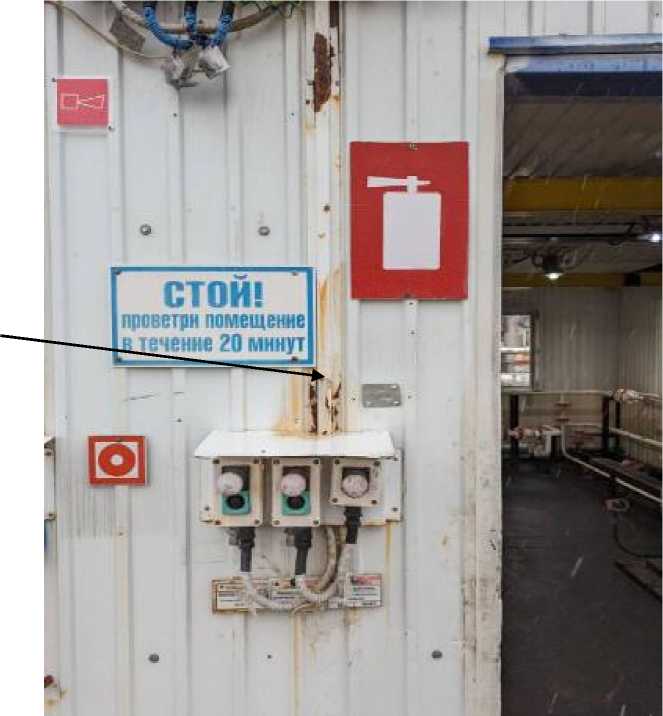

Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
Система имеет программное обеспечение (ПО), реализованное в измерительновычислительном комплексе (ИВК) и в автоматизированном рабочем месте (АРМ) оператора. Метрологические характеристики СИКНС нормированы с учётом влияния программного обеспечения на результаты измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК |
АРМ |
|
Идентификационное наименование ПО |
УЗЕЛ УЧЕТА НЕФТИ ГАЗА И ВОДЫ |
View.exe |
|
Номер версии ПО |
v.19.04.05 v.22.07.02 |
v.0757.0232.0159.0016 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон массового расхода, т/ч |
от 25 до 85 |
|
Пределы допускаемой относительной погрешности измерения массы нефтегазоводяной смеси, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе измеряемой среды, при содержании объемной доли воды в измеряемой среде, % от 0 до 5 включ. св. 5 до 10 включ. |
±1,0 ±(0,15 ф*+0,25) |
|
Примечание — ф - значение объемной доли воды в измеряемой среде, %. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
3 (2 рабочих 1 контрольно-резервная) |
|
Характеристики измеряемой среды: - температура, °С - давление в измерительной линии, МПа - плотность обезвоженной дегазированной нефти при температуре +20 °С, кг/м3 - плотность пластовой воды при температуре +20 °С, кг/м3 - объемная доля воды в нефтегазоводяной смеси, %, не более - плотность газа в стандартных условиях, кг/м3 - объемная доля растворенного газа в нефтегазоводяной смеси, м3/м3 - массовая доля механических примесей в обезвоженной дегазированной нефти, % - массовая концентрация хлористых солей в обезвоженной дегазированной нефти, мг/дм3 |
от +30,9 до +47,8 от 1,73 до 2,22 от 862,3 до 872,4 от 1001 до 1018 10 от 0,7 до 1,4 от 0,2 до 1,0 от 0,010 до 0,031 от 28,4 до 93,4 |
|
Режим работы |
непрерывный |
|
Условия эксплуатации: Температура окружающего воздуха, °С - для первичных преобразователей - СОИ (ИВК и АРМ оператора) |
от +5 до +35 от +18 до +25 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКНС типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ на ПНС Северо-Запад Мамонтовского месторождения |
_ |
1 |
|
Инструкция по эксплуатации |
_ |
1 |
Сведения о методах измерений
приведены в документе ВЯ-1802/2023 Инструкция. Масса нефти в составе нефтегазоводяной смеси. Методика измерений системой измерений количества параметров нефти в нефтегазоводяной смеси (СИКНС) УПСВ ПНС Северо-Запад Мамонтовского месторождения ООО «РН-Юганскнефтегаз», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации № 1802/01.00248-2014/2024 от 02.09.2024.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.2.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
