Измерители крутящего момента силы TES
| Номер в ГРСИ РФ: | 95251-25 |
|---|---|
| Производитель / заявитель: | SHANGHAI UB MACHINERY CO., LTD., Китай |
Измерители крутящего момента силы TES (далее - измерители) предназначены для измерений крутящего момента силы по/против часовой стрелки при проведении поверки и калибровки средств измерений в качестве рабочего эталона 2-го разряда и/или в качестве средств измерений согласно государственной поверочной схемы для средств измерений крутящего момента силы, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии № 2152 от «06» сентября 2024 г.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95251-25 |
| Действует | по 18.04.2030 |
| Наименование | Измерители крутящего момента силы |
| Модель | TES |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9d59cf33-a9f8-71ff-6c63-55d9d144d418 |
Производитель / Заявитель
Shanghai UB Machinery Co., Ltd, Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95251-25: Описание типа
2025-95251-25.pdf
|
Скачать | 141.8 КБ | |
|
95251-25: Методика поверки
2025-mp95251-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Измерители крутящего момента силы TES (далее - измерители) предназначены для измерений крутящего момента силы по/против часовой стрелки при проведении поверки и калибровки средств измерений в качестве рабочего эталона 2-го разряда и/или в качестве средств измерений согласно государственной поверочной схемы для средств измерений крутящего момента силы, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии № 2152 от «06» сентября 2024 г.
Описание
Принцип действия измерителей заключается в преобразовании деформации упругого тела первичного измерительного преобразователя с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста. Электрические сигналы разбаланса поступают в измерительный усилитель, где осуществляется их преобразование и обработка с выводом значений на дисплей.
Конструктивно измерители изготовлены из стали высокой прочности и выполнены в корпусе прямоугольной формы. На верхней плоскости корпуса измерителей расположены дисплей и кнопки управления, а на торцевой плоскости - присоединительное гнездо.
Измерители выпускаются в следующих модификациях: TES112, TES225, TES240, TES275, TES3150, TES3250, TES3400, TES4650, TES41100 которые различаются между собой метрологическими и техническими характеристиками.
Цветовое исполнение измерителей может меняться по требованию заказчика или по решению изготовителя.
Идентификация измерителей осуществляется визуальным осмотром корпуса, на котором отображен товарный знак NovaTork®, информация о модификации и диапазоне измерений, нанесенные методом окраски. Заводской номер имеет буквенно-цифровое обозначение, состоящее из букв латинского алфавита и арабских цифр. Заводской номер наносится на основание измерителя методом гравировки или окрашивания.
Нанесение знака поверки на измерители не предусмотрено.
Пломбирование измерителей не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией измерителей, которая может быть вскрыта только при помощи специального инструмента.

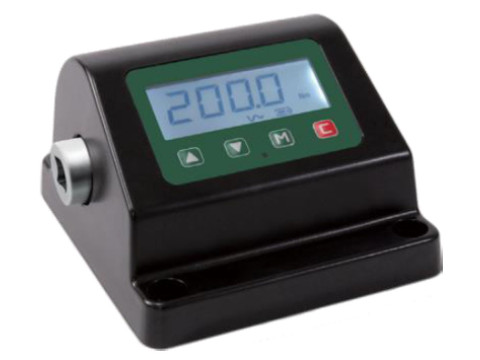

Общий вид измерителей приведён на рисунке 1.
Место нанесения
заводского номера (на основании измерителя)
Рисунок 1 - Общий вид измерителей TES
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н-м |
Число разрядов индикации результатов измерений крутящего момента |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
TES112 |
от 1,2 до 12,0 |
4 |
±1 |
|
TES225 |
от 2,5 до 25,0 | ||
|
TES240 |
от 4,0 до 40,0 | ||
|
TES275 |
от 7,5 до 75,0 | ||
|
TES3150 |
от 15 до 150 | ||
|
TES3250 |
от 25 до 250 | ||
|
TES3400 |
от 40 до 400 | ||
|
TES4650 |
от 65 до 650 | ||
|
TES41100 |
от 110 до 1100 |
Таблица 2 - Технические характеристики
|
Модификация |
Размер присоединительного внутреннего квадрата, мм (дюйм) |
Г абаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
TES112 |
6,5 (1/4) |
150 х 160 х 100 |
3,4 |
|
TES225 |
9,52 (3/8) | ||
|
TES240 |
9,52 (3/8) | ||
|
TES275 |
9,52 (3/8) | ||
|
TES3150 |
12,7 (1/2) | ||
|
TES3250 |
12,7 (1/2) | ||
|
TES3400 |
12,7 (1/2) | ||
|
TES4650 |
19,05 (3/4) | ||
|
TES41100 |
19,05 (3/4) |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +10 до +35 90 |
|
Параметры электрического питания сети переменного тока: - напряжение, В - частота, Г ц |
от 187 до 242 50±1 |
|
Параметры электрического питания постоянного тока: - напряжение, В |
12±0,6 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
8760 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, |
|
Измеритель крутящего момента силы TES |
В зависимости от модификации |
1 шт. |
|
Транспортировочный кейс |
_ |
1 шт. |
|
Руководство по эксплуатации на русском языке |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Описание и работа» документа «Измерители крутящего момента силы TES. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2024 г. № 2152;
«Измерители крутящего момента силы TES. Стандарт предприятия», Shanghai UB Machinery Co., Ltd, Китай.
