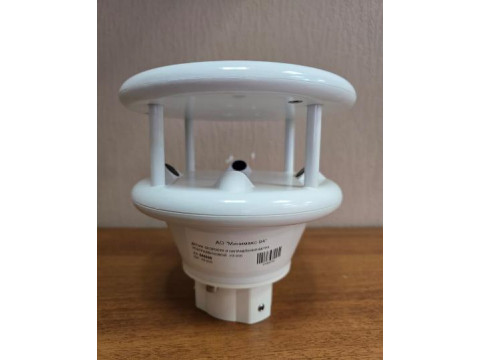

Датчики скорости и направления ветра ультразвуковые УЗ-200
| Номер в ГРСИ РФ: | 95259-25 |
|---|---|
| Производитель / заявитель: | ЗАО "Минимакс-94", г.Москва |
Датчики скорости и направления ветра ультразвуковые УЗ-200 (далее - датчики УЗ-200) предназначены для автоматических измерений скорости и направления воздушного потока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95259-25 |
| Действует | по 21.04.2030 |
| Наименование | Датчики скорости и направления ветра ультразвуковые |
| Модель | УЗ-200 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d358b11e-0296-d784-4480-a0890103294d |
Производитель / Заявитель
Акционерное общество "Минимакс-94" (АО "Минимакс-94"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95259-25: Описание типа
2025-95259-25.pdf
|
Скачать | 305.6 КБ | |
|
95259-25: Методика поверки
2025-mp95259-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Датчики скорости и направления ветра ультразвуковые УЗ-200 (далее - датчики УЗ-200) предназначены для автоматических измерений скорости и направления воздушного потока.
Описание
Конструкция датчиков УЗ-200 представляет собой герметичный компактный модуль с размещенными внутри платой управления, платой питания и расположенными наверху корпуса чувствительными элементами в виде двух пар ультразвуковых приемопередатчиков.
Принцип действия датчиков УЗ-200 основан на измерении времени прохождения ультразвукового сигнала между парами первичных измерительных преобразователей (приемопередатчики).
Датчики УЗ-200 состоят из вышеуказанных приемопередатчиков, ортогонально ориентированных в плоскости относительно друг друга. За один измерительный цикл происходит вычисление времени прохождения ультразвуковыми импульсами расстояния между передатчиком, генерирующим импульсы, и приемником, принимающим импульсы. Определение времени прохождения ультразвукового импульса между парами первичных измерительных преобразователей происходит в обоих направлениях. При отсутствии воздушного потока (ветра) значения временных интервалов между парами будут одинаковыми, если скорость ветра отлична от нуля, то в каждой паре одно из измеренных значений времени будет отличаться от другого вследствие влияния воздушного потока на скорость распространения ультразвуковых сигналов в воздухе. Сравнение полученных значений позволяет определить скорость и направление воздушного потока. Полученные значения преобразуют цифровой код в значения скорости и направления воздушного потока при помощи микропроцессора платы управления.
Датчики УЗ-200 имеют функцию обогрева каждой из ультразвуковых головок для эксплуатации в зимний период.
Датчики УЗ-200 могут применяться как самостоятельное оборудование, так и в составе метеопостов, метеостанций, автоматизированных дорожных метеостанций или в системах, осуществляющих мониторинг окружающей среды.
Информационный обмен с датчиками УЗ-200 осуществляется по цифровому интерфейсу RS-485.
Нанесение знака поверки на датчики УЗ-200 не предусмотрено. Заводской номер, состоящий из 6 арабских цифр, наносится на этикетку корпуса датчиков УЗ-200 типографским способом. Общий вид датчиков УЗ-200 представлен на рисунке 1. Место нанесения заводского номера и знака утверждения типа на датчики УЗ-200 представлено на рисунке 1.
Пломбирование датчиков УЗ-200 не предусмотрено.
Место нанесения заводского номера и знака
утверждения типа

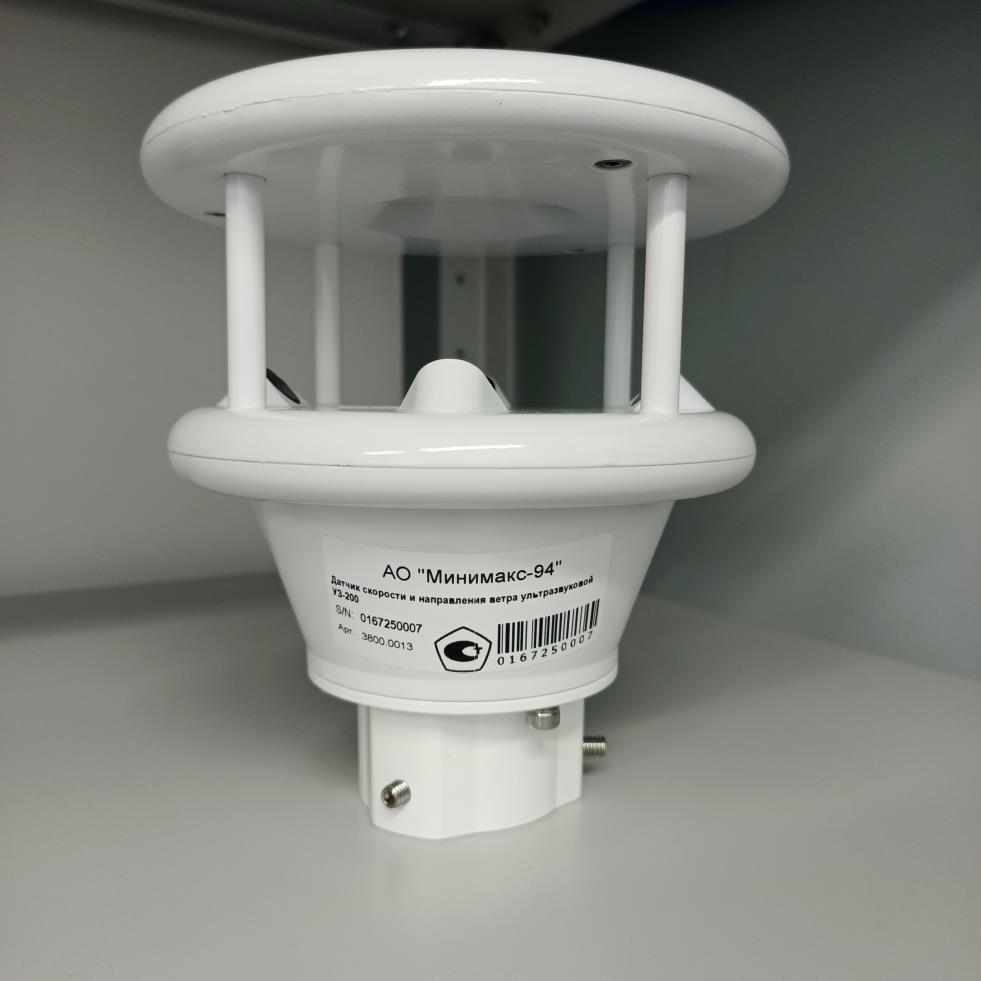

Рисунок 1 - Общий вид датчиков УЗ-200 с указанием места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Датчики УЗ-200 имеют встроенное программное обеспечение (далее - ПО) «UZ-200», которое обеспечивает работу, проверку состояния и настройку датчиков УЗ-200.
Уровень защиты программного обеспечения - «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UZ-200 |
|
Номер версии (идентификационный номер) ПО |
26.хх1) |
|
Цифровой идентификатор ПО |
— |
|
1) Обозначения «х» не относятся к метрологически значимой части ПО | |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,2 до 60,0 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,2+0,05-V*) |
|
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° |
|
*V - измеренное значение скорости воздушного потока, м/с | |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: -высота -диаметр |
195 160 |
|
Масса, кг, не более |
1,1 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP66 |
|
Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, % -атмосферное давление, кПа |
от -60 до +60 до 100 от 50 до 110 |
|
Напряжение питания постоянного тока, В |
от 10 до 30 |
|
Потребляемая мощность, Вт, не более |
100 |
|
Интерфейсы связи |
RS-485 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
20000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на этикетку корпуса датчиков УЗ-200, а также на титульные листы Руководства по эксплуатации МРАШ.416136.001 РЭ «Датчики скорости и направления ветра ультразвуковые УЗ-200. Руководство по эксплуатации» и Паспорта МРАШ.416136.001 ПС «Датчик скорости и направления ветра ультразвуковой УЗ-200. Паспорт» типографским способом.
Комплектность
аблица 5 - Комплектность датчиков УЗ-200
|
Наименование |
Обозначение |
Количество |
|
Датчик скорости и направления ветра ультразвуковой |
УЗ-200 |
1 шт. |
|
Кабель соединительный |
- |
1 шт. |
|
Крепление |
1 компл. | |
|
Руководство по эксплуатации |
МРАШ.416136.001 РЭ |
1 экз. |
|
Паспорт |
МРАШ.416136.001 ПС |
1 экз. |
Сведения о методах измерений
приведены в документе МРАШ.416136.001 РЭ «Датчики скорости и направления ветра ультразвуковые УЗ-200. Руководство по эксплуатации», раздел «Использование по назначению».
Нормативные документы
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;
МРАШ.416136.001 ТУ «Датчики скорости и направления ветра ультразвуковые
УЗ-200. Технические условия».
