Аппаратура спутниковой навигации АвтоГРАФ-АСН
| Номер в ГРСИ РФ: | 95268-25 |
|---|---|
| Производитель / заявитель: | ООО "Техноком", г.Челябинск |
Аппаратура спутниковой навигации АвтоГРАФ-АСН (далее - аппаратура) предназначена для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS одновременно, определения на их основе координат местоположения в системах координат WGS-84 и ПЗ-90 и скорости, а также синхронизации внутренней шкалы времени аппаратуры с национальной шкалой координированного времени UTC(SU).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95268-25 |
| Действует | по 21.04.2030 |
| Наименование | Аппаратура спутниковой навигации |
| Модель | АвтоГРАФ-АСН |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cf71974d-3c1b-fc96-3bbd-1c6e07871dc0 |
Производитель / Заявитель
Общество с ограниченной ответственностью НПО "ТехноКом" (ООО НПО "ТехноКом"), г. Челябинск
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95268-25: Описание типа
2025-95268-25.pdf
|
Скачать | 1.1 MБ | |
|
95268-25: Методика поверки
2025-mp95268-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Аппаратура спутниковой навигации АвтоГРАФ-АСН (далее - аппаратура) предназначена для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS одновременно, определения на их основе координат местоположения в системах координат WGS-84 и ПЗ-90 и скорости, а также синхронизации внутренней шкалы времени аппаратуры с национальной шкалой координированного времени UTC(SU).
Описание
Принцип действия аппаратуры основан на измерении псевдодальностей и доплеровских смещений частот по сигналам L1OF ГНСС ГЛОНАСС и L1C/A ГНСС GPS, определениия на их основе координат местоположения и скорости.
Параметры сигналов ГНСС согласно интерфейсному контрольному документу «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.
Отслеживаются сигналы ГНСС в зоне видимости на углах возвышения более 5° относительно местного горизонта.
Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей аппаратуры к обнаружению и отслеживанию сигналов навигационных космических аппаратов.
Конструктивно аппаратура представляет собой моноблок с антеннами (навигационная, GSM), центральным процессором, модулем энергонезависимой flash-памяти, модулем Bluetooth, навигационным приемником сигналов навигационных космических аппаратов ГНСС ГЛОНАСС и GPS, GSM модемами, драйвером питания, блоком входов/выходов, цифровым трехосевым акселерометром, шинами RS-232, RS-485, CAN и 1-Wire, разъемом USB Type-C.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на информационную табличку и на лицевую панель корпуса аппаратуры в местах, указанных на рисунках 1-2.
Знак поверки на корпус аппаратуры не наносится.
Обозначение мест нанесения знака утверждения типа, а также схема пломбировки от несанкционированного доступа представлены на рисунке 2.
Место нанесения серийного номера
GSU1 GSK2
АППАРАТУРА СПУТНИКОВОЙ НАВИГАЦИИ
*wwaoiu$$cp$.coM
BBSS USB-C
AutoGRAPH
t s j ® s s 2 g * | i a
» 2 2
§ Й
5 g

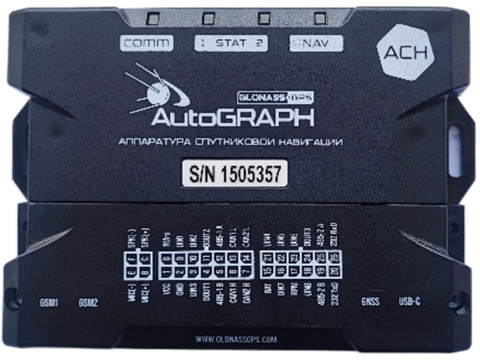

Рисунок 1 - Общий вид аппаратуры спутниковой навигации АвтоГРАФ-АСН (лицевая сторона)
1ехнсКсм
Место
нанесения серийного номера
Место пломбировки
teiolPMi-OCH 150535? I Illi IIIIIIIIH III 04/2024
Место
нанесения
знака
утверждения типа

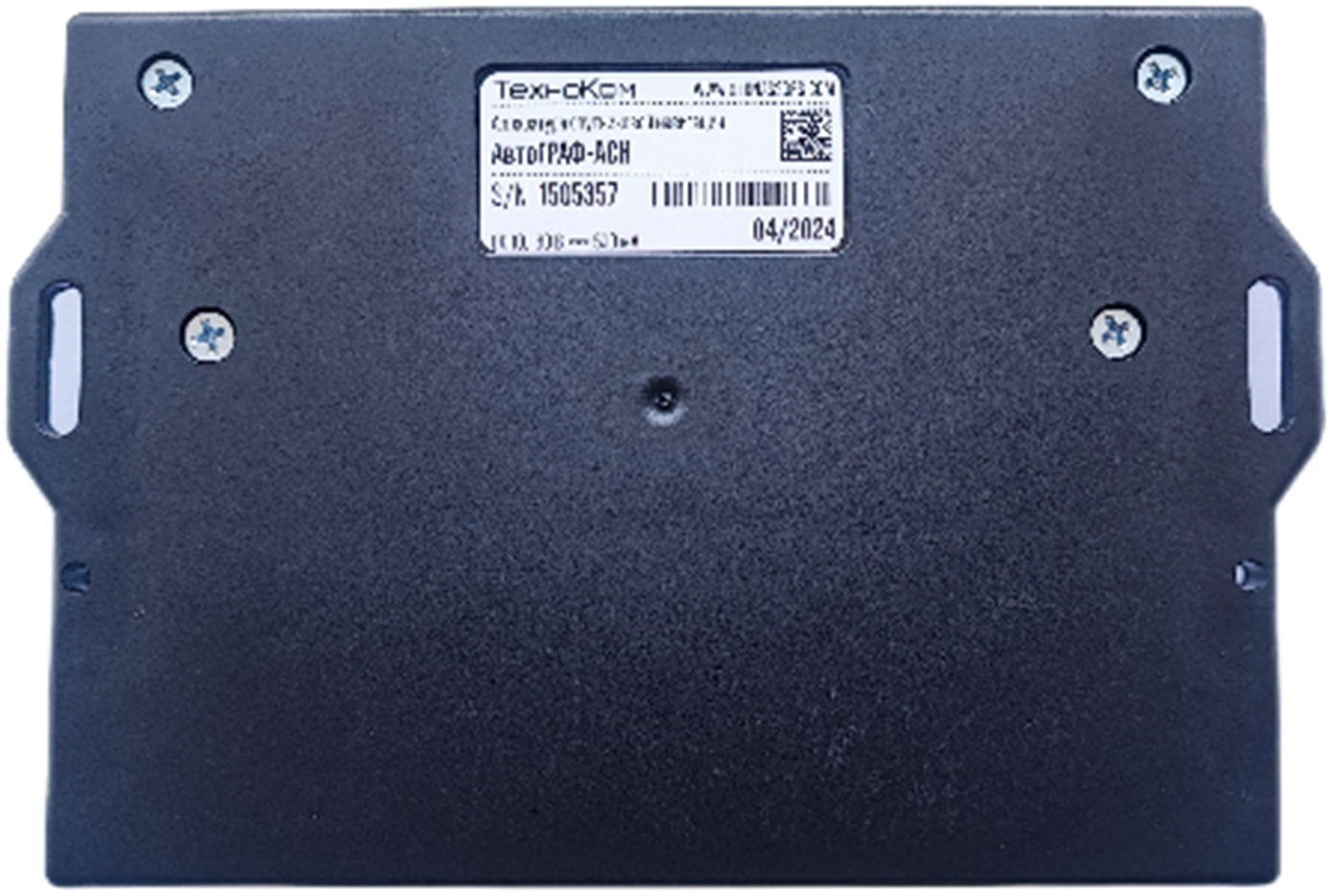

Рисунок 2 - Общий вид аппаратуры спутниковой навигации АвтоГРАФ-АСН
(тыльная сторона)
Программное обеспечение
Аппаратура работает под управлением специализированного программного обеспечения (далее - ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Конструкция аппаратуры исключает возможность несанкционированного влияния на ПО аппаратуры и измерительную информацию.
аблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ATGX |
|
Номер версии (идентификационный номер ПО) |
не ниже 13.30 |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Доверительные границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения в плане при работе по сигналам L1OF ГНСС ГЛОНАСС и L1C/A ГНСС GPS при скорости движения от 0 до 200 м/с и геометрическом факторе PDOP не более 3, м |
±2,5 |
|
Доверительные границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения высоты при работе по сигналам L1OF ГНСС ГЛОНАСС и L1C/A ГНСС GPS при скорости движения от 0 до 200 м/с и геометрическом факторе PDOP не более 3, м |
±4,25 |
|
Доверительные границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения скорости при работе по сигналам L1OF ГНСС ГЛОНАСС и L1C/A ГНСС GPS при скорости движения от 0 до 200 м/с и геометрическом факторе PDOP не более 3, м/с |
±0,1 |
|
Доверительные границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени аппаратуры с национальной шкалой координированного времени UTC(SU), мкс |
±1 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети постоянного тока, В |
от 10 до 60 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
138 |
|
- ширина |
92 |
|
- высота |
27 |
|
Масса, г, не более: |
185 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -40 до +70 |
|
- относительная влажность при температуре +25°С, %, не более |
93 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом и на информационную табличку корпуса аппаратуры.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Аппаратура спутниковой навигации |
АвтоГРАФ-АСН |
1 шт. |
|
Кнопка «Сигнал бедствия» |
- |
1 шт. |
|
Антенна ГЛОНАСС/GPS |
- |
1 шт. |
|
Антенна GSM/UMTS |
- |
2 шт. |
|
Кабель питания (14-контактный) |
- |
1 шт. |
|
Кабель интерфейсный (12-контактный) |
- |
1 шт. |
|
Комплект разъема MicroFit (разъем + контакты) для подключения громкой связи |
- |
1 шт. |
|
Предохранитель 1А |
- |
1 шт. |
|
Держатель для предохранителя |
- |
1 шт. |
|
Руководство по эксплуатации |
РЭ 26.51.20-004-78817943-2023 |
1 экз.* |
|
Паспорт |
ПС 26.51.20-005-78817943-2023 |
1 экз. |
|
* - доступно на сайте изготовителя | ||
Сведения о методах измерений
приведены в разделе «Функциональная схема» документа «АвтоГРАФ-АСН. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
ТУ 26.51.20-011-78817943-2023. Аппаратура спутниковой навигации АвтоГРАФ-АСН. Технические условия.
