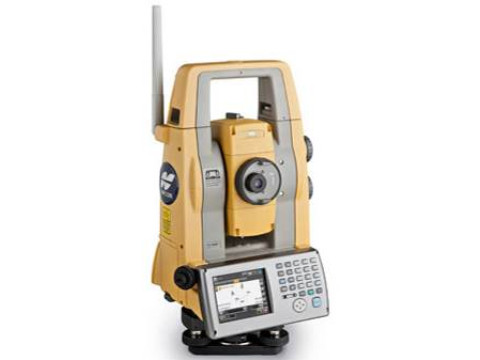

Тахеометры электронные PS
| Номер в ГРСИ РФ: | 95271-25 |
|---|---|
| Категория: | Тахеометры |
| Производитель / заявитель: | Фирма "Topcon Corporation", Япония |
Тахеометры электронные PS (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95271-25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Тахеометры электронные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | PS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2c511f52-7d72-ed0f-554e-7ea1b4ce7440 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
TOPCON CORPORATION, Япония
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95271-25: Описание типа
2025-95271-25.pdf
|
Скачать | 530.4 КБ | |
|
95271-25: Методика поверки
2025-mp95271-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Тахеометры электронные PS (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов.
Описание
Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: «темно» -«светло», которые принимаются фотоприёмником и поступают в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы. Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей (диффузный режим).
Конструктивно тахеометры выполнены единым блоком. На передней и задней (опционально) панелях находятся цветные жидкокристаллические дисплеи, оснащенные технологией сенсорного управления, клавиши для включения, выключения тахеометра ввода данных, управления измерениями и изменения настроек. На боковых панелях расположены аккумуляторный отсек, наводящие винты для ручного наведения на цель, порты RS232C, USB и mini-USB для подключения внешних устройств.
К данному типу средств измерений относятся тахеометры электронные PS модификаций PS-201 и PS-203: PS-201, зав. № MK000116, PS-201, зав. № MK000117, PS-201, зав. № MK000118,
|
PS-201, |
зав. № MK000119, PS-201, |
зав. |
№ MK000120, PS-201, зав |
. № |
MK000140, |
PS-201, | |||||
|
зав. |
№ |
MK000146, |
PS-201, |
зав. |
№ |
MK000158, |
PS-201, |
зав. |
№ |
MK000159, |
PS-201, |
|
зав. |
№ |
MK000160, |
PS-201, |
зав. |
№ |
MK000200, |
PS-201, |
зав. |
№ |
MK000215, |
PS-203, |
|
зав. |
№ |
MK000176, |
PS-203, |
зав. |
№ |
MK000180, |
PS-203, |
зав. |
№ |
MK000182, |
PS-203, |
|
зав. |
№ |
MK000213, |
PS-203, |
зав. |
№ |
MK000216, |
PS-203, |
зав. |
№ |
MK000226, |
PS-203, |
зав. № MK000229.
Модификации PS-201 и PS-203 отличаются погрешностью измерений углов.
Электропитание тахеометра осуществляется от съемной внутренней литий-ионной аккумуляторной батареи.
Результаты измерений записываются во внутреннюю память тахеометров, выводятся на дисплей тахеометров и могут быть переданы на внешние устройства.
Заводской номер тахеометра в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на лицевой стороне тахеометра и отображается вместе с модификацией в главном меню встроенного программного обеспечения BASIC.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Общий вид тахеометров электронных приведён на рисунке 1.

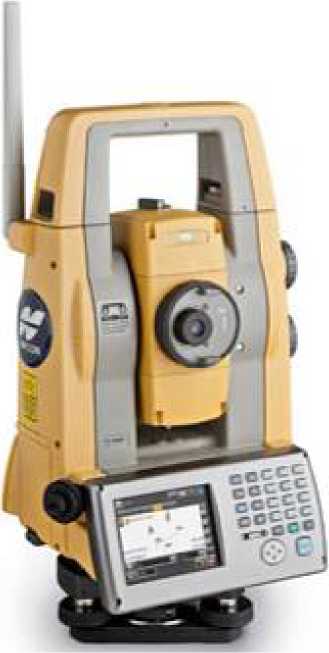

Рисунок 1 - Общий вид тахеометров электронных PS

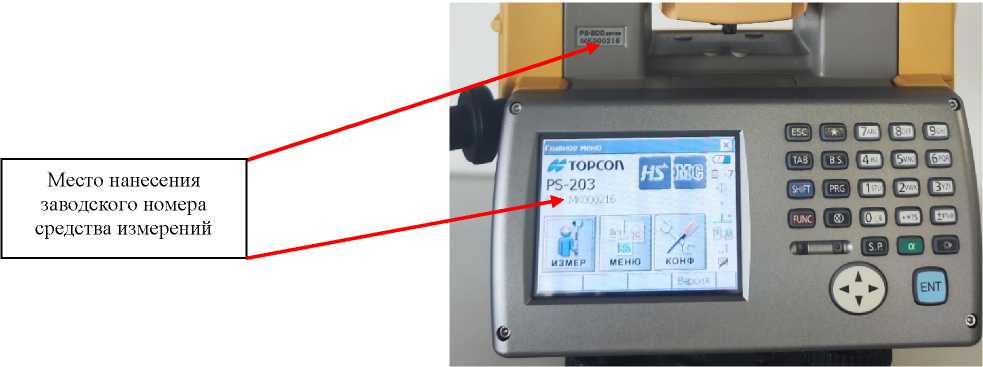

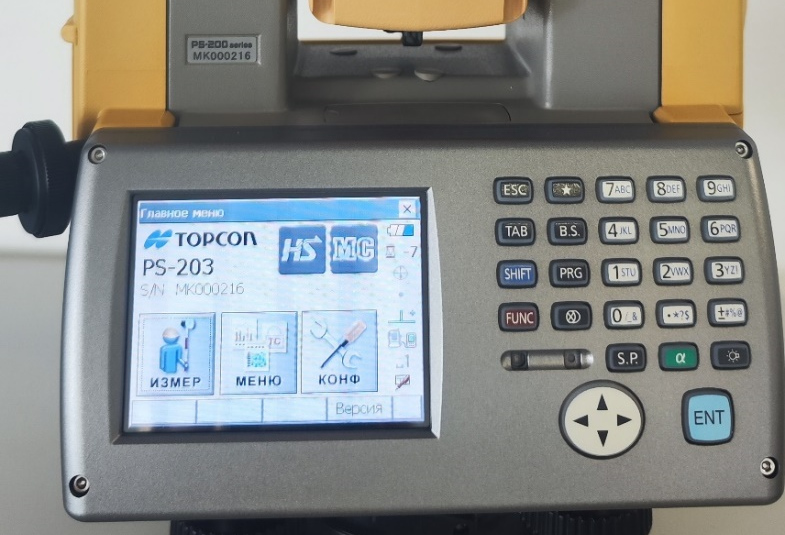

Рисунок 2 - Место нанесения заводского номера средства измерений
Программное обеспечение
Тахеометры имеют встроенное программное обеспечение (далее - ПО) MAGNET Field и BASIC. Программное обеспечение предназначено для обеспечения взаимодействия узлов тахеометров, проведения измерений, импорта исходных данных, сохранения и экспорта измеренных величин, а также для обработки данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
MAGNET Field |
BASIC |
|
Номер версии (идентификационный номер ПО) |
не ниже 8.1 |
не ниже 1.C7M.R3053 |
|
Цифровой идентификатор ПО |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование |
Значение | |
|
Модификация |
PS-201 |
PS-203 |
|
Диапазон измерений углов: - горизонтальных -вертикальных |
от 0° до 360° от -30° до +30° | |
|
Допускаемое среднее квадратическое отклонение измерений углов одним приёмом |
1" |
3" |
|
Доверительные границы допускаемой абсолютной погрешности измерений углов одним приёмом (при доверительной вероятности 0,95) |
±2" |
±6" |
|
Диапазон измерений длин, м: - отражательный режим (1 призма) - диффузный режим |
от 1,5 до 1000 от 1,5 до 800 | |
|
Допускаемое среднее квадратическое отклонение измерений длины, мм: - отражательный режим (1 призма) - диффузный режим |
1,5+2,0-10-6-L 2,0+2,0-10’6-L | |
|
Наименование |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений длины, мм: - отражательный режим (1 призма) - диффузный режим |
±2-(1,5+2,0-10-6-L) ±2-(2,0+2,0-10’6-l) |
|
где L - измеряемое расстояние, мм | |
Таблица 3 - Основные технические характеристики
|
Наименование |
Значение |
|
Увеличение зрительной трубы, крат, не менее |
30 |
|
Диапазон компенсации компенсатора, не менее |
±6' |
|
Допускаемая систематическая погрешность компенсации компенсатора, не более |
±1" |
|
Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, %, не более |
от -20 до +50 95 |
|
Напряжение питания постоянного тока (внутренний аккумулятор), В |
7,2 |
|
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
207x230x393 |
|
Масса с аккумулятором, кг, не более |
7,0 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
3000 |
|
Средний полный срок службы, лет, не менее |
6 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тахеометр электронный |
PS |
1 шт. |
|
Аккумуляторная батарея |
_ |
1 шт. |
|
Зарядное устройство |
_ |
1 шт. |
|
Набор инструментов для юстировки |
_ |
1 шт. |
|
Защитный чехол от осадков |
_ |
1 шт. |
|
Крышка объектива |
_ |
1 шт. |
|
Крышка окуляра |
_ |
1 шт. |
|
Бленда на объектив |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Кейс для транспортировки |
_ |
1 шт. |
Сведения о методах измерений
приведены в разделах 12 «Измерение углов» и 13 «Измерение расстояний» документа «Тахеометры электронные PS. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Стандарт предприятия TOPCON CORPORATION, Япония.
