Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета АСИС257
| Номер в ГРСИ РФ: | 95273-25 |
|---|---|
| Производитель / заявитель: | ООО "Инновационные Технологические Системы" (ООО "ИТС"), г. Пермь |
Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета АСИС257 (далее - Система) предназначена для измерений избыточного давления, избыточного давления-разрежения, разности давлений, температуры газообразных сред, характеризующих параметры наземных стендовых испытаний компонентов пневматических систем самолетов, а также для отображения и архивирования результатов измерений.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95273-25 | ||||||
| Наименование | Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета | ||||||
| Модель | АСИС257 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 55fac413-b17b-0c77-f52f-dd2a5a791b2c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Общество с ограниченной ответственностью "Инновационные Технологические Системы" (ООО "ИТС"), г. Пермь
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95273-25: Описание типа
2025-95273-25.pdf
|
Скачать | 189.6 КБ | |
|
95273-25: Методика поверки
2025-mp95273-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета АСИС257 (далее - Система) предназначена для измерений избыточного давления, избыточного давления-разрежения, разности давлений, температуры газообразных сред, характеризующих параметры наземных стендовых испытаний компонентов пневматических систем самолетов, а также для отображения и архивирования результатов измерений.
Описание
Принцип действия Системы основан на преобразовании измеряемых физических величин, поступающих от первичных измерительных преобразователей, входящих в состав Системы, в электрические сигналы, функционально связанные с измеряемыми величинами, с последующей передачей их по линиям связи на модули контроллера для преобразования измеренных величин в цифровой код и далее - на автоматизированное рабочее место оператора (далее - АРМ) для отображения и архивирования значений физических величин.
Система состоит из совокупности измерительных каналов. Компоненты измерительных каналов Системы соединяются проводными линиями связи.
Конструктивно Система включает в себя шкаф с расположенными в нём контроллером, оборудованием для монтажа проводных линий связи и сетевым оборудованием, настенные панели для размещения средств измерений, а также два АРМ (основное и резервное).
Состав измерительных каналов Системы приведен в таблице 1.
Таблица 1 - Состав измерительных каналов Системы
|
Наименование измерительного канала (обозначение измеряемого параметра) |
Средства измерений в составе измерительного канала |
Количество измерительных каналов |
|
Измерительные каналы избыточного давления, разности давлений |
Контроллер программируемый логический серии SYSMAC, модуль CJ1W-AD04U (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 34568-15) Преобразователь давления измерительный АИР-10, мод. АИР-10Н (рег. № 31654-19) |
12 |
|
Измерительный канал избыточного давления-разрежения |
Контроллер программируемый логический серии SYSMAC, модуль CJ1W-PH41U (рег. № 34568-15) Преобразователь давления измерительный АИР-10, мод. АИР-10Н (рег. № 31654-19) |
1 |
|
Измерительные каналы температуры |
Контроллер программируемый логический серии SYSMAC, модуль CJ1W-PH41U (рег. № 34568-15) Т ермопреобразователь прецизионный ПТ 0304-ВТ, НСХ PT100W, код ИСХ VD6, индекс преобразователя измерительного А1 (рег. № 77963-20) |
3 |
Система является средством измерений единичного производства. Заводской номер Системы: 272. Заводской номер нанесен на Систему методом гравировки на металлизированной панели. Панель приклеена на наружную сторону двери шкафа со средствами измерений и оборудованием. Также заводской номер указан в формуляре Системы.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунках 1 - 4.

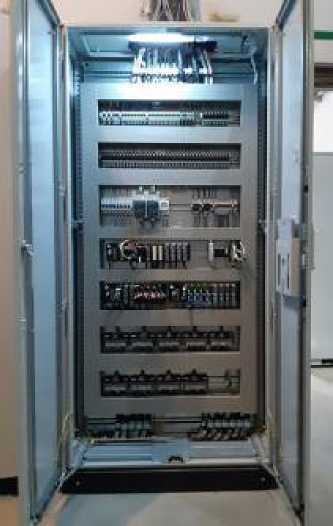

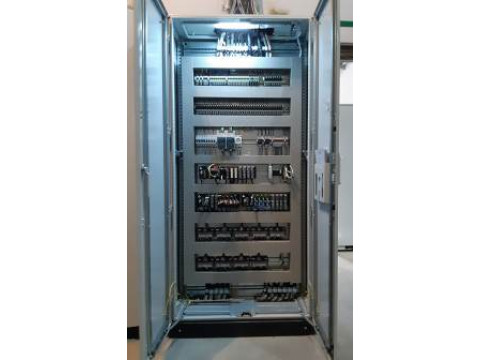

Рисунок 1 - Шкаф со средствами измерений и оборудованием

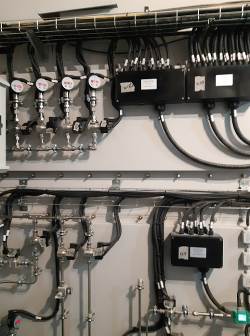

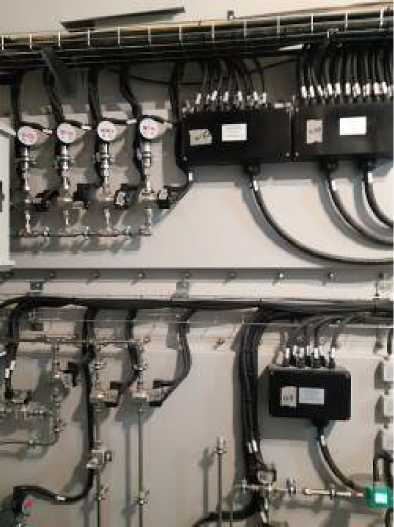

Рисунок 2 - Панель со средствами измерений

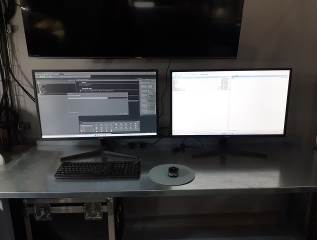

Рисунок 3 - Автоматизированное рабочее место оператора

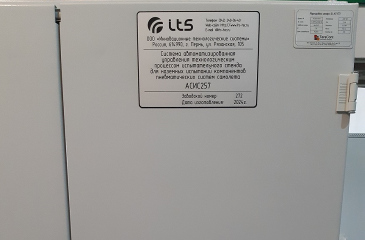

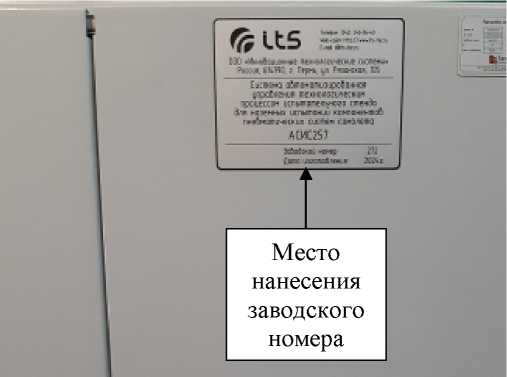

Рисунок 4 - Место нанесения заводского номера
Пломбирование Системы не предусмотрено.
Программное обеспечение
Программное обеспечение Системы включает общее программное обеспечение и специальное программное обеспечение.
В состав общего программного обеспечения (далее - ПО) входит операционная система MS Windows 11. Данное ПО устанавливается на жесткий диск компьютеров автоматизированного рабочего места оператора.
В состав специального программного обеспечения входит программное обеспечение, поставляемое в составе контроллера программируемого логического серии SYSMAC. Данное ПО состоит из двух частей - встроенного ПО и внешнего ПО.
Встроенное ПО является метрологически значимой частью ПО, обеспечивающей проведение измерений и передачу измерительной информации по защищенному интерфейсу на персональный компьютер для последующей обработки внешним ПО. Встроенное ПО устанавливается в энергонезависимую память модулей контроллера на заводе-изготовителе, конструкция контроллера исключает возможность несанкционированного влияния пользователя на встроенное ПО в процессе эксплуатации.
Внешнее ПО - программы CX-Programmer и MasterSCADA предназначены для управления контроллером и обработки измерительной информации. Оно устанавливается на компьютер с установочного диска с защитой от несанкционированной модификации ПО. Доступ пользователей к функциям внешнего ПО защищен паролями. Внешнее ПО не является метрологически значимым.
Идентификационные данные метрологически значимой части ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ (системная программа контроллера) |
|
Номер версии (идентификационный номер ПО) |
1.5 |
|
Цифровой идентификатор ПО |
_ |
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Технические характеристики
Метрологические характеристики средства измерений приведены в таблице 3.
Таблица 3 - Метрологические характеристики средства измерений
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления на испытываемом изделии, установленном в пневмокамере (PT5), кПа |
от 0 до 400 |
|
Пределы допускаемой приведенной1) погрешности измерений избыточного давления на испытываемом изделии, установленном в пневмокамере, % |
±0,5 |
|
Диапазон измерений избыточного давления на испытываемом изделии, установленном в пневмокамере (PT6), МПа |
от 0 до 1 |
|
Пределы допускаемой приведенной1) погрешности измерений избыточного давления на испытываемом изделии, установленном в пневмокамере (PT6), % |
±0,5 |
|
Диапазон измерений избыточного давления на испытываемом изделии, установленном в пневмокамере (PT7), МПа |
от 0 до 1,6 |
|
Пределы допускаемой приведенной1) погрешности измерений избыточного давления на испытываемом изделии, установленном в пневмокамере (PT7), % |
±0,39 |
|
Диапазон измерений избыточного давления на испытываемом изделии, установленном в пневмокамере (PT9), кПа |
от 0 до 400 |
|
Пределы допускаемой приведенной1) погрешности измерений избыточного давления на испытываемом изделии, установленном в пневмокамере (PT9), % |
±0,5 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления-разрежения на испытываемом изделии, установленном в пневмокамере (PDT1), кПа |
от -100 до +60 |
|
Пределы допускаемой приведенной1) погрешности измерений избыточного давления-разрежения на испытываемом изделии, установленном в пневмокамере (PDT1), % |
±0,3 |
|
Диапазон измерений разности давлений на испытываемом изделии, установленном в пневмокамере (PDT2), кПа |
от 0 до 100 |
|
Пределы допускаемой приведенной1) погрешности измерений разности давлений на испытываемом изделии, установленном в пневмокамере (PDT2), % |
±0,4 |
|
Диапазон измерений избыточного давления на испытываемом изделии, установленном в гермокамере (PT8), кПа |
от 0 до 100 |
|
Пределы допускаемой приведенной1) погрешности измерений избыточного давления на испытываемом изделии установленном в гермокамере, % |
±0,5 |
|
Диапазон измерений избыточного давления на испытываемом изделии, установленном в гермокамере (PT12), кПа |
от 0 до 400 |
|
Пределы допускаемой приведенной1) погрешности измерений избыточного давления на испытываемом изделии установленном в гермокамере, % |
±0,5 |
|
Диапазон измерений избыточного давления на испытываемом изделии, установленном в гермокамере (PT13), МПа |
от 0 до 1 |
|
Пределы допускаемой приведенной1) погрешности измерений избыточного давления на испытываемом изделии, установленном в гермокамере, % |
±0,5 |
|
Диапазон измерений избыточного давления на испытываемом изделии, установленном в гермокамере (PT14), МПа |
от 0 до 1,6 |
|
Пределы допускаемой приведенной1) погрешности измерений избыточного давления на испытываемом изделии, установленном в гермокамере (PT14), % |
±0,39 |
|
Диапазон измерений избыточного давления на испытываемом изделии, установленном в гермокамере (PT16), кПа |
от 0 до 10 |
|
Пределы допускаемой приведенной1) погрешности измерений избыточного давления на испытываемом изделии, установленном в гермокамере (PT16), % |
±0,5 |
|
Диапазон измерений избыточного давления на испытываемом изделии в линии малого расхода (PT19), МПа |
от 0 до 1,0 |
|
Пределы допускаемой приведенной1) погрешности измерений избыточного давления на испытываемом изделии в линии малого расхода (PT19), % |
±0,5 |
|
Диапазон измерений избыточного давления на испытываемом изделии в линии малого расхода (PT20), МПа |
от 0 до 1,6 |
|
Пределы допускаемой приведенной1) погрешности измерений избыточного давления на испытываемом изделии в линии малого расхода (PT20), % |
±0,5 |
|
Диапазон измерений температуры воздуха на входе в пневмокамеру (TE4), ° С |
от 0 до +300 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха на входе в пневмокамеру (TE4), °С |
±0,35 |
|
Диапазон измерений температуры воздуха на входе в гермокамеру (TE6), °С |
от 0 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха на входе в гермокамеру (TE6), °С |
±0,35 |
|
Диапазон измерений температуры воздуха на установке испытания датчиков потока (TE7), °С |
от 0 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха на установке испытания датчиков потока, °С |
±0,1 |
|
1) За нормирующее значение принимается значение диапазона измерений измерительного канала. | |
Основные технические характеристики средства измерений приведены в таблице 4.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа - напряжение питания от сети переменного тока, В - частота в сети переменного тока, Г ц |
от +21 до +25 от 30 до 80 от 94 до 106 от 207 до 253 от 49 до 51 |
Знак утверждения типа
наносится типографским способом на титульный лист формуляра и руководства по эксплуатации Системы.
Комплектность
Комплектность средства измерений приведена в таблице 5.
Таблица 5 - Комплектность Системы
|
Наименование |
Обозначение |
Количество, шт. |
|
Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета |
АСИС257 |
1 |
|
«Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета АСИС257. Руководство по эксплуатации» |
А-0272-АТХ-РЭ.М |
1 |
|
«Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета АСИС257. Формуляр» |
_ |
1 |
|
Наименование |
Обозначение |
Количество, шт. |
|
«Государственная система обеспечения единства измерений. Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета АСИС257. Методика поверки» |
_ |
1 |
Сведения о методах измерений
приведены в разделе «Функционал Системы АСИС257» документа А-0272-АТХ-РЭ.М «Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета АСИС257. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А».
