Манометры, вакуумметры и мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие деформационные МТ
| Номер в ГРСИ РФ: | 95275-25 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ООО Торгово-Производственная Компания "ТомПрибор", г. Томск |
Манометры, вакуумметры и мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие деформационные МТ (далее - приборы) предназначены для измерений и контроля (сигнализации) избыточного и вакуумметрического давления различных неагрессивных и агрессивных сред (жидкостей, газов, паров и др.) в зависимости от модификации и исполнения. Модификация приборов с функцией измерения температуры (термоманометры) может наряду с давлением измерять температуру.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95275-25 | |||||||||||||||||||||||||||
| Действует | по 21.04.2030 | |||||||||||||||||||||||||||
| Наименование | Манометры, вакуумметры и мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие деформационные | |||||||||||||||||||||||||||
| Модель | МТ | |||||||||||||||||||||||||||
| Приказы |
№2324 от
29.10.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4e1467b4-9663-b71d-bb3a-19cb48431ec6 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
ООО ТПК «ТомПрибор», РОССИЯ, 634050, Томская область, г. Томск, пр-т Комсомольский, д. 62, стр. 6, пом. 79
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 25 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95275-25: Описание типа
2025-95275-25.pdf
|
Скачать | 2.3 MБ | |
|
95275-25: Методика поверки
2025-mp95275-25.pdf
|
Скачать | 67.8 КБ | |
|
95275-25: Описание типа
2025-95275-25-1.pdf
Файл устарел
|
Скачать | 2.3 MБ | |
|
95275-25: Описание типа
2025-95275-25-2.pdf
Файл устарел
|
Скачать | 770.6 КБ | |
|
95275-25: Методика поверки
2025-mp95275-25-1.pdf
Файл устарел
|
Скачать | 67.8 КБ | |
|
95275-25: Описание типа
2025-95275-25-3.pdf
|
Скачать | 770.6 КБ |
Описание типа
Назначение
Манометры, вакуумметры и мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие деформационные МТ (далее - приборы) предназначены для измерений и контроля (сигнализации) избыточного и вакуумметрического давления различных неагрессивных и агрессивных сред (жидкостей, газов, паров и др.) в зависимости от модификации и исполнения. Модификация приборов с функцией измерения температуры (термоманометры) может наряду с давлением измерять температуру.
Описание
По принципу действия приборы относятся к деформационным приборам, в которых давление определяется по величине деформации и перемещения упругого чувствительного элемента.
Приборы состоят из корпуса, упругого чувствительного элемента, передаточного механизма, циферблата со шкалой и стрелкой, защитного стекла.
Упругий чувствительный элемент представляет собой трубчатую или коробчатую пружину.
Передаточный механизм преобразует перемещение свободного конца или центра упругого чувствительного элемента, вызываемое действием давления измерительной среды, в круговое движение показывающей стрелки.
В конструкции приборов предусмотрена возможность заполнения корпуса демпфирующей жидкостью (глицерином или силиконом) для повышения износоустойчивости и виброустойчивости манометров при измерениях давления и в условиях вибраций или с высокими динамическими нагрузками.
Приборы соответствующих исполнений могут комплектоваться вентильными блоками и кабельными вводами.
Приборы соответствующих исполнений для измерения давления агрессивных, коррозийных, сильновязких, абразивных, гетерогенных, токсичных, высоко- или низкотемпературных сред, а также сред, содержащих твердые частицы, могут комплектоваться мембранным разделителем сред или капиллярной(импульсной) линией для предохранения манометра от неблагоприятного воздействия среды. Сборка манометра с разделителем осуществляется непосредственно, либо через капиллярную линию и (или) через охлаждающий элемент.
Приборы соответствующих исполнений могут иметь соответствующий логотип или наименование на циферблате прибора и/или определенные цветные секторы, указатели и метки предельно допустимого давления, а также другие дополнительные отметки. При этом цвет циферблата, шкал, надписей на циферблате и показывающей стрелки также может быть изменен.
Приборы, в зависимости от вида измеряемого давления, и конструкционных особенностей имеют следующие модификации: манометры ДМ, вакуумметры ДВ, мановакуумметры ДА, напоромеры ДН, тягомеры ДТ, тягонапоромеры ДГ; манометры с функцией измерения температуры (термоманометры) ТБДМ.
Принцип измерения температуры в модификации приборов с функцией измерения температуры (термоманометров) ТБДМ основан на зависимости деформации чувствительного элемента (биметаллической пружины) от измеряемой температуры.
Структурная схема обозначения манометров при заказе и в другой документации:
Прибор показывающий деформационный МТ Х1Х2.Х3Х4 Х5 Х6 Х7 Х8 Х9 Х10 Х11 Х12 Х13
по ТУ 26.51.52-001-47241811-2024,
где Прибор - Манометр, Вакуумметр, Мановакуумметр, Напоромер, Тягомер или
Тягонапоромер;
Х1 - функциональное назначение манометра: ДМ, ДА, ДВ, ДТ, ДГ, ДН, ТБДМ;
Х2 - обозначение номинального диаметра корпуса, мм: 1 - 40; 2 - 50; 3 - 63; 4 - 80; 5 - 100; 6 - 160; 7 - 250.
Х3 - конструктивное исполнение материала корпуса прибора: 1 - углеродистая сталь окрашенная, 1а - углеродистая сталь с защитным покрытием, 2 - нержавеющая сталь, 3 -алюминиевый сплав, 4 - высокопрочный термопластик, 5 - пластик;
Х4 - конструктивное исполнение материала измерительной системы: 1 - медный сплав, латунь, бронза, 2 - нержавеющая сталь, 3 - конструкционная сталь;
Х5 - специализированное исполнение манометра в соответствии с таблицей 1;
Х6 - исполнение контактной группы манометров с сигнальным устройством
(специальное исполнение Сг): V - скользящие контакты, СгМп - контакты с магнитным поджатием;
Х7 - диапазон показаний в соответствии с таблицей 3;
Х8 - единица измерений Па, кПа, МПа, другие единицы, разрешенные к применению в РФ или в соответствии с заказом при поставке на экспорт;
Х9 - класс точности манометра 0,6; 1,0; 1,5; 2,5; 4,0 по ТУ 26.51.52-001-47241811-2024;
Х10 - степень защиты, обеспечиваемая оболочкой (корпусом) манометра, код IP в соответствии с таблицей 3;
Х11 - расположение штуцера манометра: Р - радиальное, Тц - торцевое центральное, Тэ - торцевое эксцентричное;
Х12 - обозначение резьбы на штуцере манометра в соответствии с таблицей 5;
Х13 - конструктивные дополнения и (или) опции прибора в соответствии с таблицей 1.
Таблица 1 - Шифры специализированных исполнений прибора в структурной схеме обозначения
|
Шифр Х5 |
Расшифровка |
|
O2 |
Прибор МТ для измерений давления кислорода* |
|
NH3 |
Прибор МТ для измерений давления аммиака |
|
C2H2 |
Прибор МТ для измерений давления ацетилена** |
|
C3H8 |
Прибор МТ для измерений давления пропана*** |
|
БИ |
Безопасное исполнение |
|
БС |
Байонетное соединение корпуса прибора МТ с обечайкой |
|
З |
Заполнение демфирующей жидкостью |
|
МБ |
Прибор МТ буровой |
|
МК |
Прибор МТ Кислотостойкий |
|
МТИ |
Прибор МТ для точных измерений |
|
МЭ |
Прибор МТ в ЭКОном-варианте для ЖКХ |
Продолжение таблицы 1
|
Шифр Х5 |
Расшифровка |
|
Жд |
Железнодорожный однострелочный |
|
Жд-2 |
Железнодорожный двустрелочный |
|
Сву |
«Сухой» виброустойчивый |
|
Сг |
Прибор МТ с сигнализирующим устройством |
|
Сд |
Судовой Прибор МТ |
|
* ** Корпус манометра может быть окрашен в голубой цвет. * ** Корпус манометра может быть окрашен в белый цвет. * ** Корпус манометра может быть окрашен в красный цвет. | |
|
Шифр Х12 |
Расшифровка |
|
ИВ |
Заполнение демпфирующей жидкостью |
|
Фп |
Прибор с передним фланцем |
|
Фз |
Прибор с передним фланцем |
|
Пл |
Пломба |
|
Плн |
Пломба навесная |
|
Св |
Свидетельство о поверке |
|
Табл |
Табличка с позиционным номером |
|
УПД |
Указатель предельного давления |
|
100% |
Допустимая перегрузка, процент к верхнему значению диапазона показаний |
|
200% |
Допустимая перегрузка, процент к верхнему значению диапазона показаний |
|
Спец. шкала |
Специальная шкала, исполнение прибора с нестандартной шкалой (по заказу потребителя) |
|
Черта<отметка шкалы> |
Красная черта на циферблате (по заказу потребителя) |
|
КМЧ |
Комплект монтажных частей (по заказу потребителя) |
|
ц.д.<цена деления> |
Исполнение прибора с нестандартной ценой деления показаний (по заказу потребителя) |
|
t° |
Дополнительная температурная шкала для приборов аммиачного исполнения |
|
крас ст |
Красная стрелка |
|
контр ст |
Контрольная стрелка |
|
Кс |
Исполнение, защищенное от агрессивной среды |
|
Корр |
Корректор Нуля |
|
Цвет Шк |
Ограничительное и разрешительное цветовое обозначение на шкале |
|
Бок разъем |
Исполнение прибора с боковым кабельным вводом |
|
R12, R22, ... |
Хладон, исполнение для измерения давления хлаагенов |
Пример записи при заказе:
Манометр показывающий деформационный МТ ДМ5.11 Сг V 0-25 МПа 1,5 IP67 Р М20х15 Св по ТУ 26.51.52-001-47241811-2024
(Манометр показывающий деформационный МТ для измерений избыточного давления с диаметром корпуса 100 мм из углеродистой окрашенной стали, с измерительным механизмом из латуни с сигнализирующим устройством со скользящими контактами, с диапазоном показаний от 0 до 25 МПа, класса точности 1,5, с радиальным расположение штуцера с метрической резьбой М20 с шагом 1,5, со свидетельством о поверке по ТУ 26.51.52-001-47241811-2024)
Общие виды манометров представлены на рисунках 1 - 9.

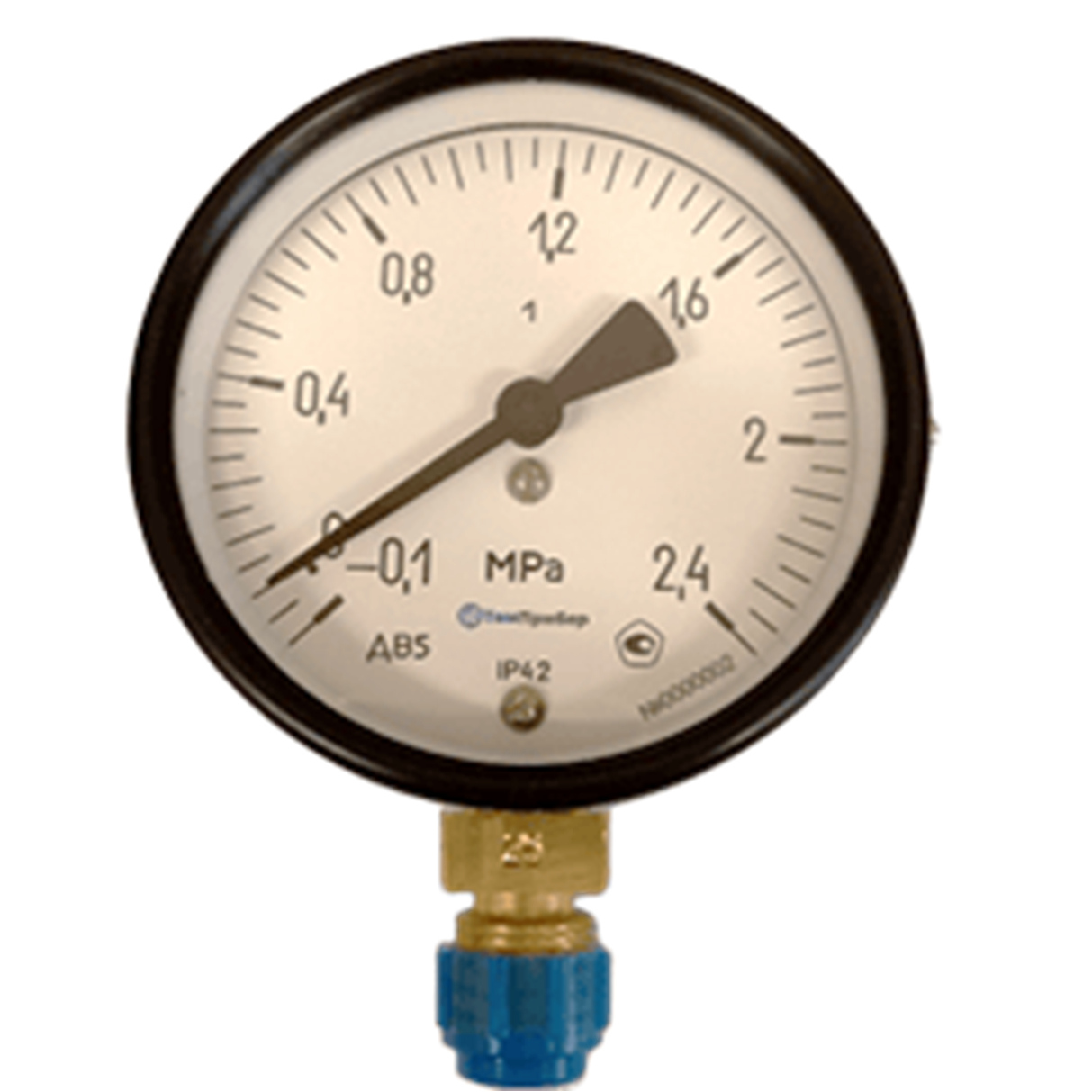

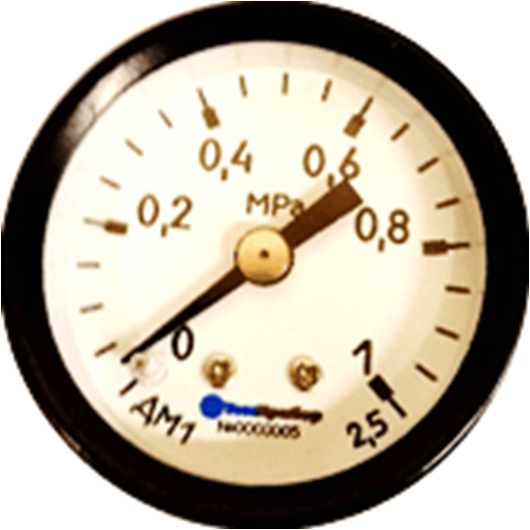

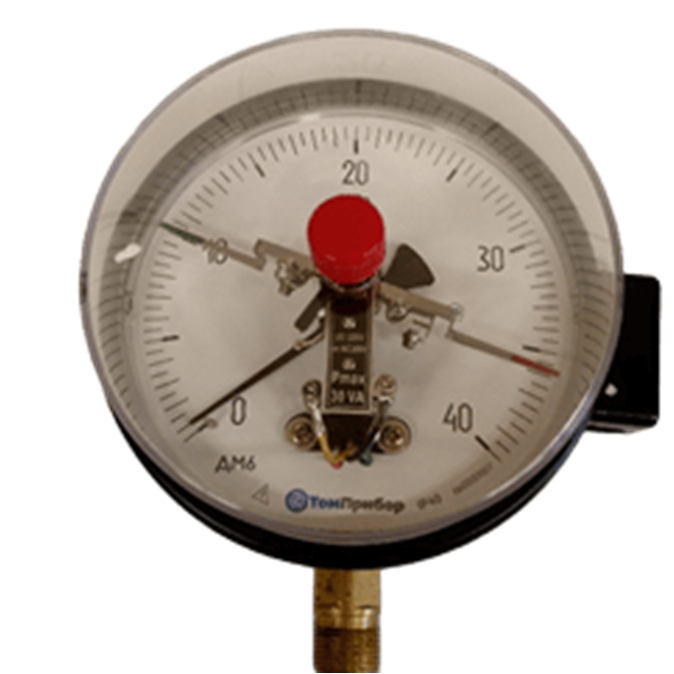

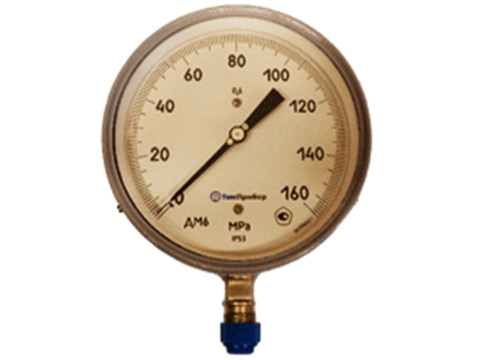

Рисунок 1 - Общий вид манометров показывающих деформационных МТ модификации ДМ для измерений избыточного давления в корпусе номинального размера 250 мм
Рисунок 2 - Общий вид манометров показывающих деформационных МТ модификации ДМ для измерений избыточного давления в корпусе номинального размера 40 мм
Рисунок 3 - Общий вид манометров показывающих деформационных МТ модификации ДМ с сигнализирующим устройством
Рисунок 4 - Общий вид приборов МТ показывающих деформационных МТ модификации ДА

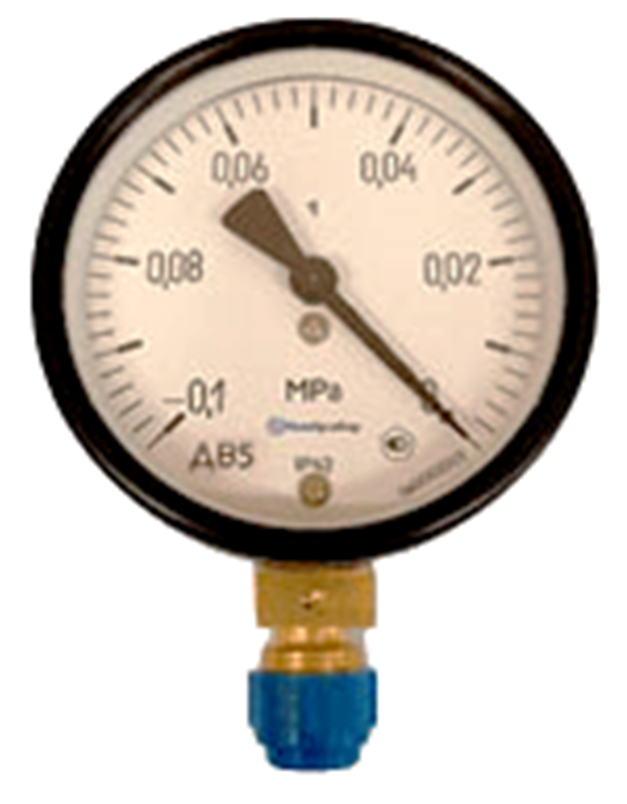

Рисунок 5 - общий вид приборов МТ показывающих деформационных МТ ДВ

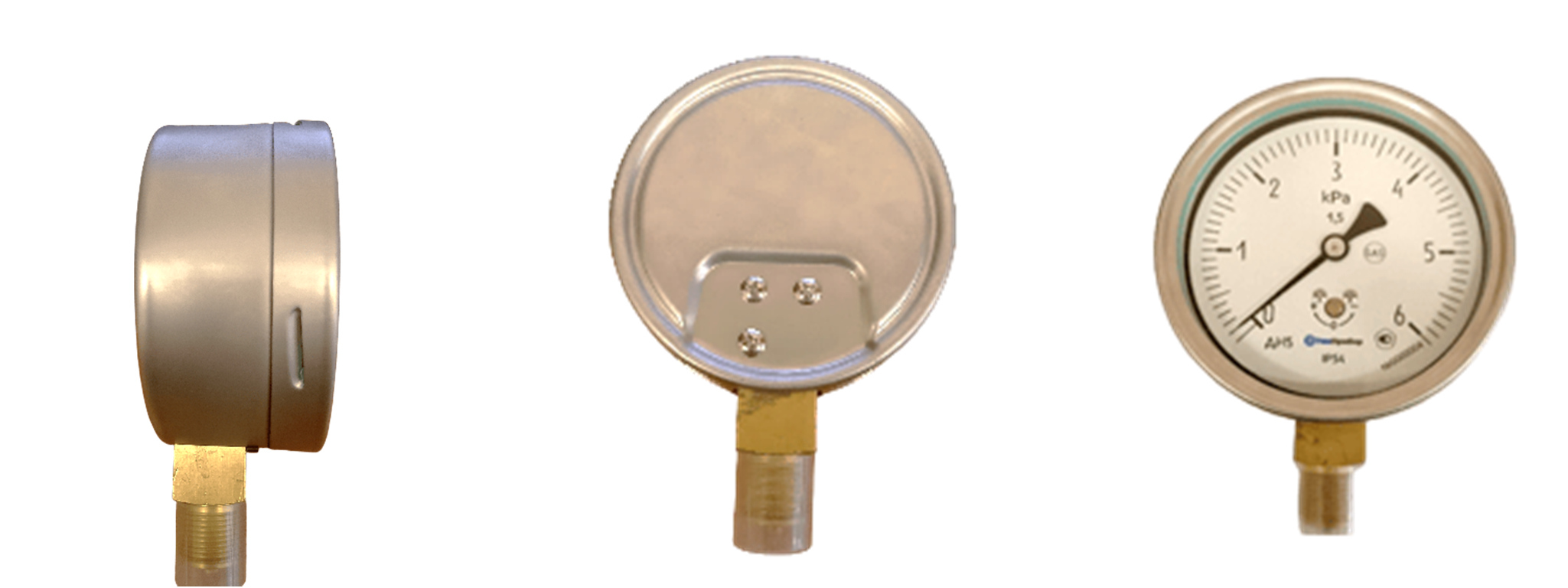

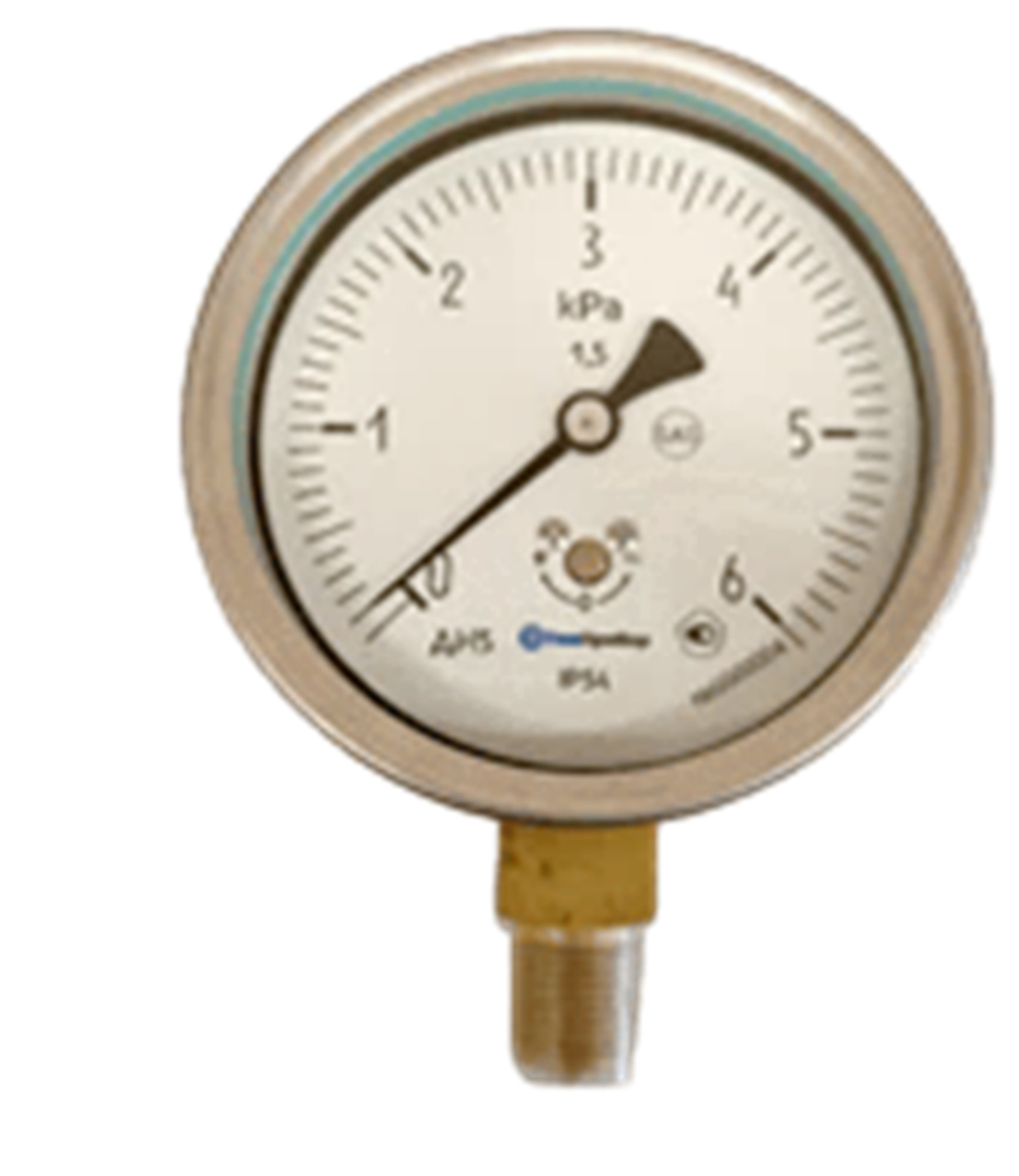

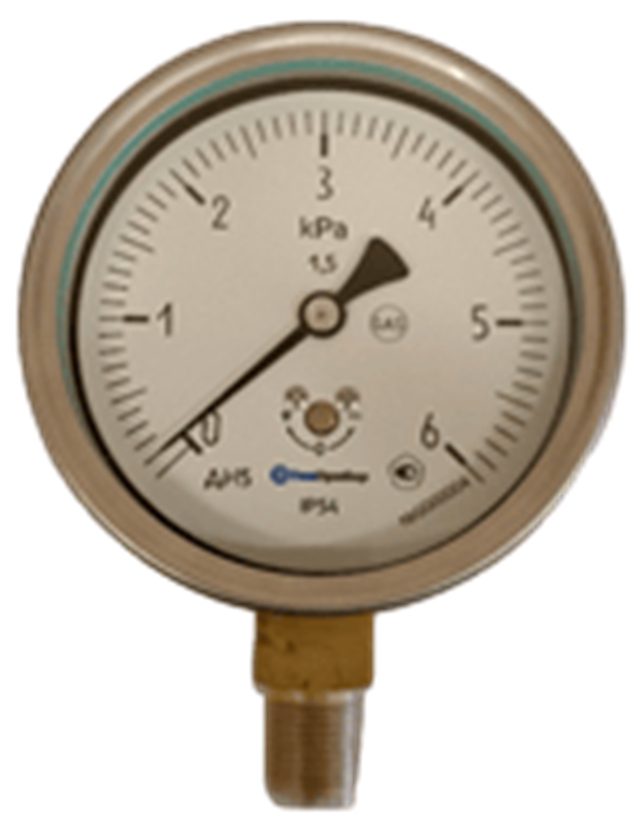

Рисунок 6 - Общий вид напоромеров показывающих деформационных МТ модификации ДН
Рисунок 7 - Общий вид тягомеров показывающих деформационных МТ модификации ДТ

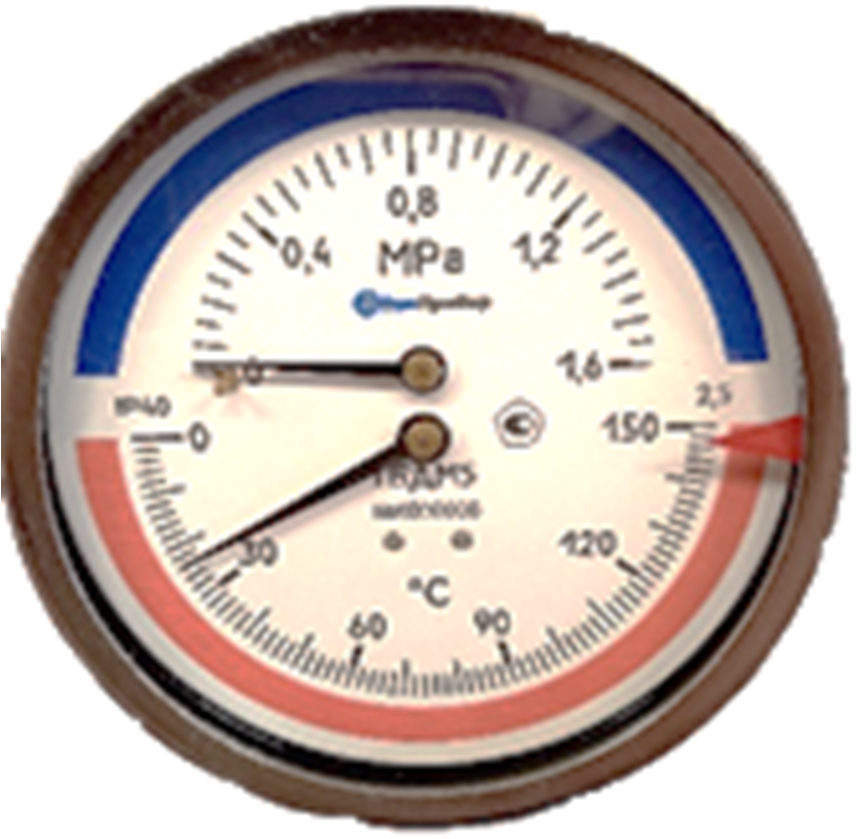

Рисунок 9 - Общий вид манометров показывающих деформационных МТ с функцией измерения температуры (термоманометров) модификации ТБДМ
Рисунок 8 - Общий вид тягонапоромеров показывающих деформационных МТ модификации ДГ
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на циферблат манометра методом струйной печати в соответствии с рисунком 10.
Место
нанесения
заводского
номера
Рисунок 10 - Место нанесения заводского номера
Знак утверждения типа на средство измерений наносится на циферблат манометра методом струйной печати в соответствии с рисунком 11.
Место нанесения знака утверждения типа
Рисунок 11 - Место нанесения знака утверждения типа
Знак поверки манометров наносится на корпус средства измерений в соответствии с рисунком 12.
Места нанесения знака поверки

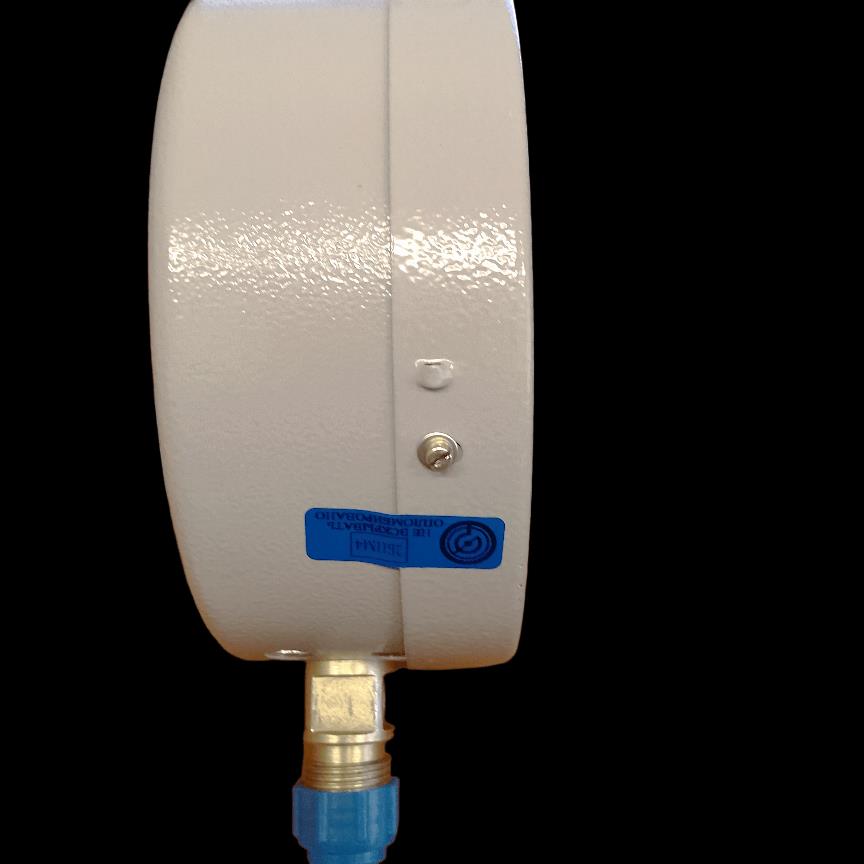

Рисунок 12 - Места нанесения на корпус манометров знака поверки
Заводская пломба наносится на корпус средства измерений в соответствии с рисунком 13.

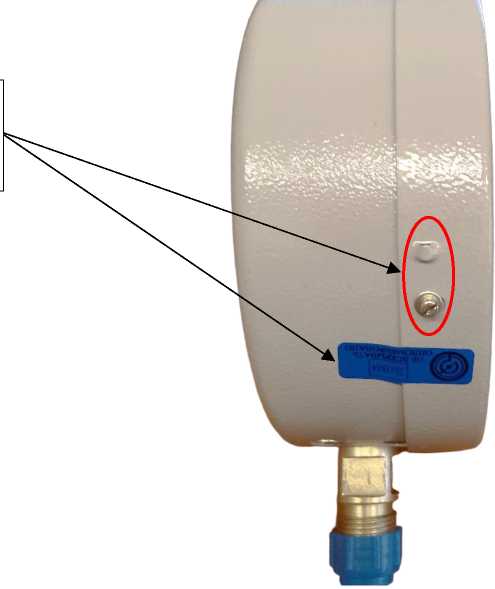

Места установки пломб
Рисунок 13 - Места нанесения на корпус манометров заводских пломб.
Технические характеристики
приведены в таблицах 2 - 5
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний давления |
в соответствии с таблицей 3 |
|
Диапазон измерений, % от диапазона показаний: - избыточного давления - вакуумметрического давления |
от 0 до 75 от 0 до 100 |
|
Пределы допускаемой основной приведенной к диапазону показаний погрешности 1), % |
±0,6; ±1,0; ±1,5; ±2,5; ±4,0 2) |
|
Вариация показаний 1), %, не более |
0,6; 1,0; 1,5; 2,5; 4,0 3) |
|
Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства (только модели с сигнализирующими устройствами), % от диапазона показаний: - со скользящими контактами - с магнитным поджатием контактов |
±1,5 или ±2,5 4) ±4,0 или ±6,0 4) |
|
Диапазон измерений температуры термоманометров 5), °С |
от 0 до +100 от 0 до +120 от 0 до +150 от 0 до +160 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений температуры термоманометров, °С |
±3 |
|
1) Указаны ряды значений характеристик. Конкретные значения, погрешности и вариации показаний из приведенных рядов указываются в паспорте прибора. 2) Пределы допускаемой основной приведенной к диапазону показаний погрешности в виде безразмерной величины (класса точности - КТ) указывается в паспорте и на циферблате прибора 0,6; 1,0; 1,5; 2,5; 4,0 соответственно, для ±0,6 %; ±1,0 %; ±1,5 %; ±2,5 %, ±4,0 %. 3) Для приборов с пределами допускаемой основной приведенной к диапазону показаний погрешности ±0,6 %; ±1,0 %; ±1,5 %; ±2,5 %, ±4,0 %, соответственно. 4) Конкретное значение определяется при заказе и указывается в паспорте прибора. 5) Указан ряд значений характеристики. Конкретное значение определяется при заказе и указывается в паспорте прибора. | |
Таблица 3 - Диапазоны показаний
|
Модификация |
Диапазон показаний1) |
|
ДМ |
от 0 до 0,06 МПа; от 0 до 0,1 МПа от 0 до 0,16 МПа; от 0 до 0,25 МПа от 0 до 0,4 МПа; от 0 до 0,6 МПа от 0 до 1 МПа; от 0 до 1,6 МПа от 0 до 2,5 МПа; от 0 до 4 МПа от 0 до 6 МПа; от 0 до 10 МПа от 0 до 16 МПа; от 0 до 25 МПа от 0 до 40 МПа; от 0 до 60 МПа от 0 до 100 МПа; от 0 до 160 МПа |
|
ДВ |
от -0,06 до 0 МПа; от -0,1 до 0 МПа |
|
ДА |
от -0,04 до 0,06 МПа от -0,05 до 0,05 МПа от -0,06 до 0,04 МПа от -0,06 до 0,1 МПа от -0,1 до 0,06 МПа от -0,1 до 0,15 МПа от -0,1 до 0,3 МПа от -0,1 до 0,5 МПа от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа |
|
ДТ |
от -160 до 0 Па; от -250 до 0 Па от -400 до 0 Па; от -600 до 0 Па от -1 до 0 кПа; от -1,6 до 0 кПа от -2,5 до 0 кПа; от -4 до 0 кПа от -6 до 0 кПа; от -10 до 0 кПа от -16 до 0 кПа; от -25 до 0 кПа от -40 до 0 кПа; от -60 до 0 кПа |
П Продолжение таблицы 3
|
Модификация |
Диапазон показаний1) |
|
ДН |
от 0 до 160 Па; от 0 до 250 Па от 0 до 400 Па; от 0 до 600 Па от 0 до 1 кПа; от 0 до 1,6 кПа от 0 до 2,5 кПа; от 0 до 4 кПа от 0 до 6 кПа; от 0 до 10 кПа от 0 до 16 кПа; от 0 до 25 кПа от 0 до 40 кПа; от 0 до 60 кПа |
|
ДГ |
от -0,4 до 0,6 кПа; от -0,5 до 0,5 кПа от -0,6 до 0,4 кПа; от -0,6 до 1,0 кПа от -1 до 0,6 кПа; от -1 до 1 кПа от -1 до 1,5 кПа; от -1,25 до 1,25 кПа от -1,5 до 1 кПа; от -1,5 до 2,5 кПа от -2 до 2 кПа; от -2 до 4 кПа; от -2,5 до 1,5 кПа; от -3 до 3 кПа от -4 до 2 кПа; от -4 до 6 кПа от -5 до 5 кПа; от -6 до 4 кПа от -6 до 10 кПа; от -8 до 8 кПа от -10 до 6 кПа; от -10 до 15 кПа от -12,5 до 12,5 кПа; от -15 до 10 кПа от -20 до 20 кПа; от -20 до 40 кПа от -25 до 15 кПа; от -40 до 60 кПа |
|
ТБДМ |
от 0 до 0,1 МПа; от 0 до 0,16 МПа от 0 до 0,25 МПа; от 0 до 0,4 МПа от 0 до 0,6 МПа; от 0 до 1 МПа от 0 до 1,6 МПа; от 0 до 2,5 МПа |
|
1) Указан ряд значений характеристики. Конкретное значение определяется при заказе и указывается в паспорте прибора. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия: - климатическое исполнение по ГОСТ 15150-69 1) - диапазон температуры окружающего воздуха, °С 2) - температура измеряемой среды, °С |
Т1, Т2, Т3, У1, У2, У3, УХЛ1, ОМ2 от -70 до +70 от -70 до +150 (+250) 3) |
|
Степень защиты приборов по ГОСТ 14254, обеспечиваемая оболочкой, от проникания твердых частиц, пыли и воды |
IP40, IP42, IP43, IP50, IP53, IP54, IP65, IP66, IP67, IP684) |
|
Устойчивость и прочность к воздействию синусоидальных вибраций (виброустойчивость) приборов соответствует группам по ГОСТ Р 52931 |
L1, L3, N1, N2, N3, V45) |
|
Параметры питания от источника постоянного тока для приборов со светодиодной подсветкой циферблата: - напряжение питания, В - потребляемый ток, мА, не более |
24, 75, 110 6) 75 |
|
Напряжение питания сигнализирующего устройства, В 7) - напряжение постоянного тока |
6; 12; 24; 27; 36; 40; 110 |
|
- напряжение переменного тока |
6; 12; 24; 27; 36; 40; 110; 220 |
Продолжение таблицы 4
|
Характеристика |
Значение |
|
Диапазон уставки сигнализирующего устройства |
от 5 % до 75 % диапазона показаний избыточного давления от 5 % до 95 % диапазона показаний вакуумметрического давления |
|
Масса 8), кг |
от 0,08 до 1,6 |
|
1) Значения влажности окружающего воздуха (сочетания относительной влажности и температуры) в соответствии с указанным по ГОСТ 15150-69 климатическим исполнением. Конкретное климатическое исполнение указывается в паспорте прибора. 2) Указаны максимальные значения диапазона температур окружающего воздуха. Конкретный диапазон температур окружающего воздуха (значения которого не превышают значений, указанных в данной таблице) указывается в паспорте прибора. 3) При кратковременном контакте с измеряемой средой, или в комплекте с охлаждающим устройством, или с использованием разделителей сред. 4) Указан ряд значений характеристики. Конкретное значение определяется при заказе и указывается в паспорте прибора. 5) Виброустойчивость группы V4 достигается одним из двух способов: 1) заполнением корпусов приборов демпфирующей жидкостью (водный раствор глицерина или жидкость полиметилсилоксановая); 2) использованием в конструкции приборов специального демпферного механизма без заполнения корпусов приборов демпфирующей жидкостью («сухой» виброустойчивый). 6) По заказу приборы могут быть изготовлены с другими величинами напряжения. 7) Указан ряд значений характеристики. Конкретное значение приведено в паспорте и (или) на маркировочной табличке прибора. Допускается отклонение от минус 10 % до плюс 15 % от номинального диапазона напряжения. 8) Конкретное значение определяется исполнением прибора и указывается в паспорте. | |
Знак утверждения типа
наносится на циферблат прибор в соответствии с рисунком 11, а также на титульные листы руководства по эксплуатации и паспорта типографским способом
Комплектность
в соответствии с таблицей 5.
Таблица 5 - Комплектность
|
Наименование изделия или документа |
Обозначение |
Количество |
|
Манометр, вакуумметр и мановакуумметр, напоромер, тягомеры и тягонапоромер показывающий деформационный |
МТ |
1 шт. |
|
Паспорт |
ПС 26.51.52-001-47241811-2024 |
1 экз. |
|
Руководство по эксплуатации |
РЭ 26.51.52-001 -47241811 -2024 |
1 экз. на партию |
Сведения о методах измерений
в разделе 2 «Использование по назначению» эксплуатационного документа РЭ 26.51.52-001-47241811-2024.
Нормативные документы
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утверждена приказом Росстандарта от 20.10.2022 № 2653
ТУ 26.51.52-001-47241811-2024. Манометры, вакуумметров и мановакуумметров, напоромеров, тягомеров и тягонапоромеров показывающих деформационных МТ. Технические условия
