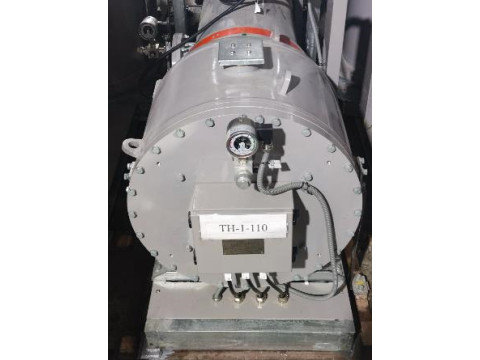

Трансформаторы напряжения JSQX-110H
| Номер в ГРСИ РФ: | 95286-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Xian XD High Voltage Apparatus Co., LTD.", Китай |
Трансформаторы напряжения JSQX-110H (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95286-25 | |||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||
| Модель | JSQX-110H | |||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1ee058c1-2c3c-1cee-973d-6fc5ce762f00 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Фирма "Xian XD High Voltage Apparatus Co., LTD.", Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95286-25: Описание типа
2025-95286-25.pdf
|
Скачать | 311.6 КБ | |
|
95286-25: Методика поверки
2025-mp95286-25.pdf
|
Скачать | 68.9 КБ |
Описание типа
Назначение
Трансформаторы напряжения JSQX-110H (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения являются трехфазными электромагнитными трансформаторами с элегазовой изоляцией. В герметичном баке из алюминиевого сплава, заполненном элегазом под давлением, расположены три блока обмоток. Плотность элегаза контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Каждый из трех блоков трансформатора напряжения имеет три вторичных обмотки - две измерительных и одну защитную. Выводы вторичных обмоток подключены к клеммам контактной коробки на боковой поверхности бака трансформатора напряжения. На крышке горловины бака установлен проходной изолятор из эпоксидной смолы. Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа. Трансформаторы напряжения применяются в КРУЭ 110 кВ и предназначены для горизонтальной установки.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения JSQX-110H зав. № 3801240149, 3801240150, 3801240151, 3801240152.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

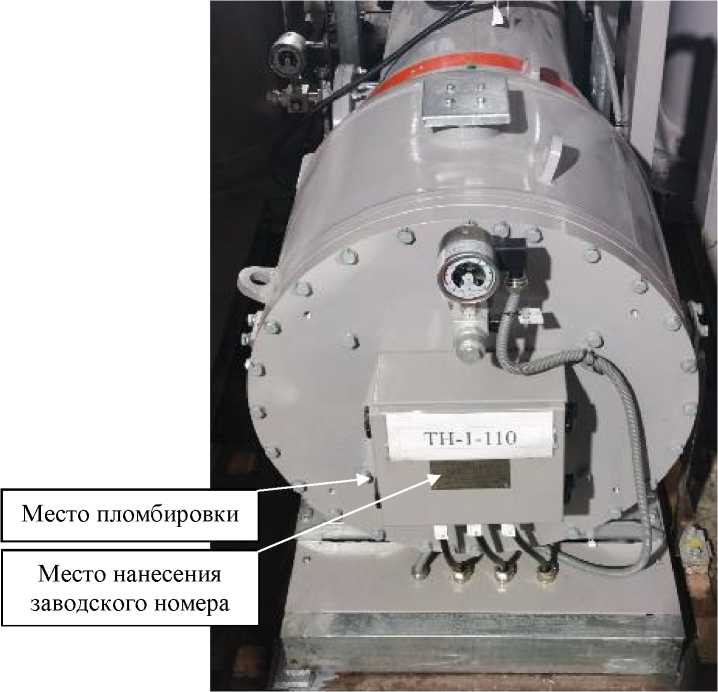

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки Сиюм, кВ |
110/^3 |
|
Номинальное напряжение вторичной обмотки и?ном, В -1a-1n |
100/^3 |
|
-2a-2n |
100/V3 |
|
-da-dn |
100 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичной обмотки по ГОСТ 1983 -1a-1n |
0,2 |
|
-2a-2n |
0,2 |
|
-da-dn |
3Р |
|
Номинальная мощность вторичной обмотки, 1ГА -1a-1n |
50 |
|
-2a-2n |
50 |
|
-da-dn |
200 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -30 до +50 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
JSQX-110H |
1 шт. |
|
Паспорт |
JSQX-110H |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
