Делитель напряжения емкостной SMCF-500/1500
| Номер в ГРСИ РФ: | 95294-25 |
|---|---|
| Производитель / заявитель: | Фирма "VEB Transformatoren - und Rontgenwerk "Hermann Matern", Германия |
Делитель напряжения емкостной SMCF-500/1500 (далее по тексту - делитель) предназначен для масштабных преобразований напряжений стандартизованных грозовых и коммутационных импульсов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95294-25 | ||||||
| Наименование | Делитель напряжения емкостной | ||||||
| Модель | SMCF-500/1500 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0d56b49f-320f-4c79-ef19-5ea16db82016 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
VEB Transformatoren - und Röntgenwerk "Hermann Matern", Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95294-25: Описание типа
2025-95294-25.pdf
|
Скачать | 148.4 КБ | |
|
95294-25: Методика поверки
2025-mp95294-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Делитель напряжения емкостной SMCF-500/1500 (далее по тексту - делитель) предназначен для масштабных преобразований напряжений стандартизованных грозовых и коммутационных импульсов.
Описание
Принцип действия основан на методе емкостного деления.
Делитель выполнен в напольном исполнении. Для перемещения делитель установлен на основании в виде металлической рамы на полиуретановых колесах. Высоковольтная емкость делителя состоит из четырех автономных последовательно включенных бумажно-масляных конденсаторов с возможностью использования их как по отдельности, так и вместе. Корпуса конденсаторов изготовлены из гетинакса, герметичные и имеют цилиндрическую форму. Емкость низкого напряжения выполнена малоиндуктивной (коаксиальный конденсатор) и размещена в металлическом корпусе под высоковольтной емкостью. На лицевой съемной панели корпуса для подключения цифрового осциллографа установлен коаксиальный разъём, который соединён с емкостью низковольтного плеча через сопротивление. Для подключения к высоковольтному выводу ДН источника высокого импульсного напряжения и устранения короны применяется тороидальный экран. Экран закреплен на верхнем фланце высоковольтной емкости двумя болтовыми соединениями с резьбой М12. Крепление делителя к металлической раме осуществляется с помощью трех болтовых соединений с резьбой М12. Для подключения заземления на металлическом корпусе низковольтного плеча установлен контур из стального кадмированного уголка.
К делителю данного типа относится делитель напряжения SMCF-500/1500, заводской номер 897 489.
Заводской номер в цифровом формате нанесен методом штампования на табличку технических данных, закрепленную на основании делителя.
Делитель имеет средства ограничения доступа к внутренним частям методом пломбирования в виде специальных наклеек. Наклейка наклеивается на один из винтов, закрывающих доступ к плечу низкого напряжения.
Нанесение знака поверки на делитель не предусмотрено.

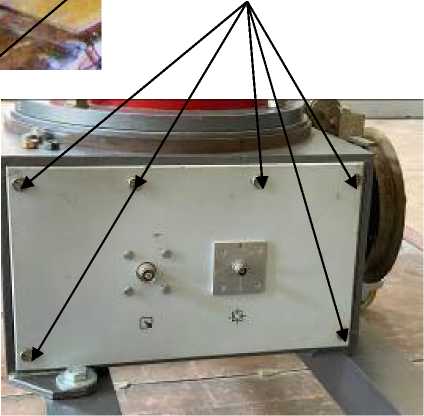

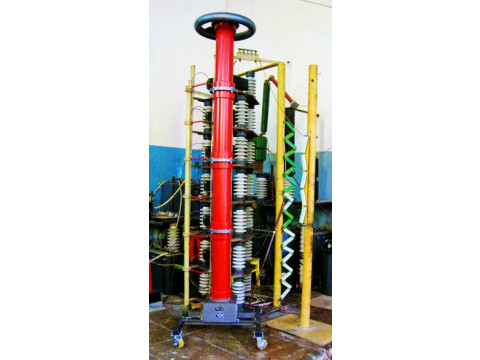

Общий вид делителя, обозначение места пломбирования и места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид делителя с обозначением места пломбирования и места нанесения заводского номера
Место пломбирования
Технические характеристики
Метрологические и технические характеристики делителя приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики делителя
|
Наименование характеристики |
Значение |
|
Диапазон преобразований напряжения стандартизованных грозовых импульсов 1,2/50 мкс, кВ |
от 50 до 1000 |
|
Диапазон преобразований напряжения стандартизованных коммутационных импульсов 250/2500 мкс, кВ |
от 50 до 750 |
|
Номинальное значение коэффициента масштабного преобразования |
1583,0 |
|
Пределы допускаемой относительной погрешности коэффициента масштабного преобразования, % |
±1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Г абаритные размеры, мм, высота х ширина х длина, |
3500х700х700 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
40 5 000 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом. Нанесение знака утверждения типа на делитель не предусмотрено.
КомплектностьКомплектность
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Делитель напряжения емкостной |
SMCF-500/1500 |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в п. 1.3 «Устройство и работа ДН» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.817-2013 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения стандартизованных грозовых и коммутационных импульсов в диапазоне от 1 до 1000 кВ».
