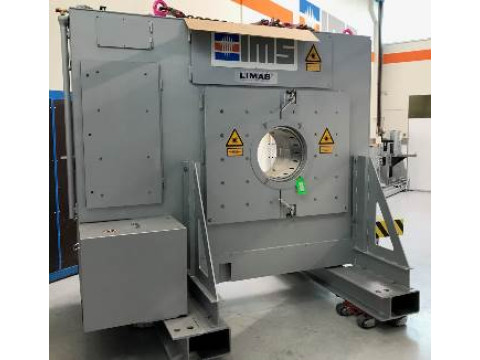

Система измерений толщины стенки и внешнего диаметра 136397-9
| Номер в ГРСИ РФ: | 95295-25 |
|---|---|
| Производитель / заявитель: | Фирма "IMC Messsysteme GmbH", Германия |
Система измерений толщины стенки и внешнего диаметра 136397-9 (далее по тексту -система) предназначена для бесконтактных измерений толщины стенки и наружного диаметра труб.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95295-25 | ||||||
| Наименование | Система измерений толщины стенки и внешнего диаметра | ||||||
| Модель | 136397-9 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d7112483-d0bc-398f-25c1-0d566e0bf6a2 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
IMS Messsysteme GmbH, Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95295-25: Описание типа
2025-95295-25.pdf
|
Скачать | 162.6 КБ | |
|
95295-25: Методика поверки
2025-mp95295-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Система измерений толщины стенки и внешнего диаметра 136397-9 (далее по тексту -система) предназначена для бесконтактных измерений толщины стенки и наружного диаметра труб.
Описание
Принцип действия системы (зав. № А636767) в части измерений толщины основан на радиационном методе неразрушающего контроля, в части измерений наружного диаметра основан на триангуляционном методе измерений.
Сущность радиационного метода измерений толщины заключается в поглощении объектом измерения радиоактивного излучения: используется радионуклид (Цезий-137), излучение которого пропускается через материал объекта контроля и затем фиксируется ионизационными камерами.
Сущность метода триангуляции заключается в проектировании лазерной точки/линии на объект измерения, регистрации отраженного от объекта излучения и последующем пересчете расстояния до объекта в зависимости от угла отражения лазерного луча от объекта.
Конструктивно система состоит из электропривода, О-рамы из нержавеющей стали с полностью закрытой (водяная рубашка) системой охлаждения, шкафа охлаждения, центральной станции управления, в которую входят блоки питания и вычислительный блок системы. По окружности О-рамы установлены 4 канала радиационного излучения (излучатель-детектор) и 18 лазерных триангуляционных датчиков. Система также оснащена пирометром утвержденного типа (рег. № 67620-17) для контроля температуры трубы в диапазоне от 500 до 1400 °С и внесения соответствующих поправок в результаты измерений толщины стенки. Пирометр, установлен на O-раме и направлен на трубу в линии прокатки труб.
Общий вид системы приведен на рисунке 1.
Пломбирование системы осуществляется одной наклейкой на ставнях О-рамы системы. Вид и место пломбирования показаны на рисунке 2.
Заводской номер системы в буквенно-цифровом формате наносится на маркировочную табличку, расположенную на боковой части корпуса О-рамы системы. Место нанесения заводского номера типа показано на рисунке 2.
Нанесение знака поверки на систему не предусмотрено.
Место нанесения
заводского номера

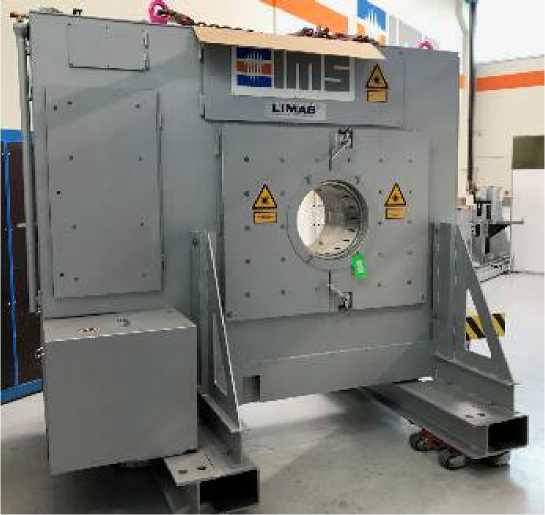

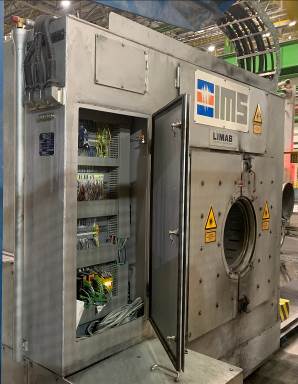

Рисунок 1 - Общий системы измерений толщины стенки и внешнего диаметра 136397-9

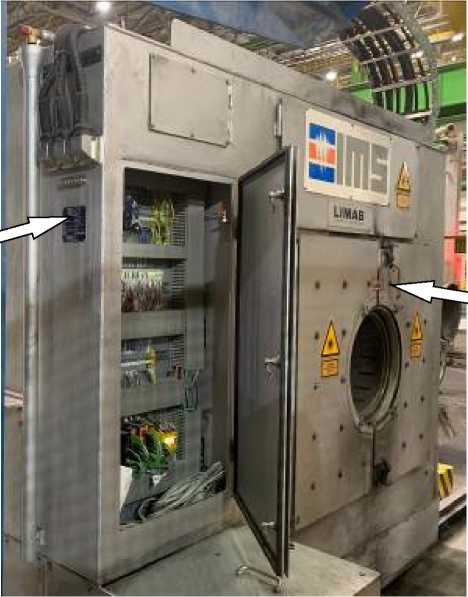

Место пломбирования
Рисунок 2 - Места пломбирования и место нанесения заводского номера

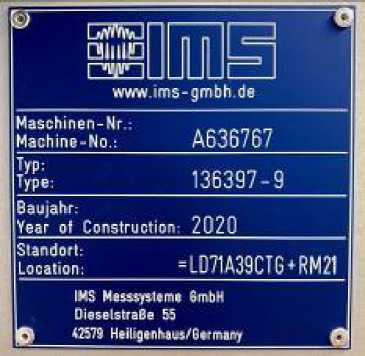

Рисунок 3 - Вид маркировочной таблички
Программное обеспечение
Система имеет в своем составе программное обеспечение (далее по тексту - ПО), которое выполняет функции управления, сбора и обработки данных и визуализации результатов измерений.
Конструкция системы исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО системы соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MEVInet |
|
Номер версии (идентификационный номер) ПО |
V.2.5.86 и выше |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины стенки трубы, мм |
от 10 до 30 |
|
Пределы допускаемой систематической относительной составляющей погрешности измерений толщины стенки трубы, % |
±0,2, но не менее 30 мкм |
|
Пределы допускаемой случайной абсолютной составляющей погрешности измерений толщины стенки трубы, мкм - диапазон толщины стенки св. 10 до 12 мм включ.; |
±24 |
|
- диапазон толщины стенки св. 12 до 18 мм включ.; |
±40 |
|
- диапазон толщины стенки св. 18 до 24 мм включ.; |
±74 |
|
- диапазон толщины стенки св. 24 до 30 мм. |
±169 |
|
Диапазон измерений наружного диаметра трубы, мм |
от 70 до 277 |
|
Пределы допускаемой абсолютной погрешности измерений наружного диаметра трубы, мм |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний толщины стенки трубы, мм |
от 4 до 36 |
|
Количество измерительных каналов, шт. |
4 |
|
Радиационный источник |
Цезий 137 |
|
Г абаритные размеры О-рамы, мм, не более - Высота - Ширина - Глубина - Внутренний диаметр |
3050 3237 1450 450 |
|
Параметры электрического питания: - Напряжение, В - Частота, Г ц |
от 360 до 424 от 49 до 51 |
|
Условия эксплуатации: - нормальная область значений температуры, °C, - рабочая область значений температур, °C - относительная влажность, %, не более |
от +15 до +25 от +5 до +40 95 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Система измерений толщины стенки и внешнего диаметра: |
136397-9 |
1 шт. |
|
- О-рама |
- |
1 шт. |
|
- Шкаф водяного охлаждения |
- |
1 шт. |
|
- Электрический чиллер |
- |
1 шт. |
|
- Радиальная воздуходувка |
- |
1 шт. |
|
- Сигнальный светофор |
- |
4 шт. |
|
- Шкаф электронного оборудования (центральная станция) |
- |
1 шт. |
|
- Станция визуализации (компьютер) |
- |
1 шт. |
|
- Держатель образцов |
- |
1 шт. |
|
- Комплект образцов диаметров |
- |
1 шт. |
|
- Кабели и шланги |
- |
1 компл. |
|
- Пирометр |
SPOT M100 |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
Раздел 6 «Управление измерительной системой» Руководства по эксплуатации
Нормативные документы
Локальная поверочная схема.
