Система измерения усилий 72.1.0200.00

Назначение

Система измерения усилий 72.1.0200.00 (далее - СИУ) предназначена для измерения силы тяги, развиваемой испытываемыми двигателями.

Описание

СИУ представляет собой силоизмерительное устройство следящего статического уравновешивания с силовой компенсацией измеряемого усилия. Усилие, развиваемое изделием, поворачивает коромысло подвески вокруг оси подвески. При повороте коромысла подвески изменяется положение датчика перемещения (Холла) относительно магнита и, как следствие, напряженность магнитного поля датчика. Возникающий электрический сигнал с датчика перемещения поступает на усилитель СИУ, усиливается и в виде тока компенсации подается в компенсирующую рамку, находящуюся в поле постоянного магнита. Возникающее при этом уравновешивающее усилие противодействует усилию, развиваемому изделием, и препятствует дальнейшему повороту коромысла. В случае уменьшения или увеличения измеряемого усилия соответственно изменяется угол поворота коромысла подвески, положение датчика, компенсирующий ток и компенсирующее усилие.

Конструктивно СИУ состоит из:

- подвижная часть СИУ - коромысло (маятниковый подвес), выполненной в виде алюминиевого профиля. На одном конце коромысла устанавливается испытываемое изделие (двигатель), на другом конце расположена пластины демпфера с компенсационными рамками. Рядом с демпфером, на коромысле расположен датчик Холла и поворотное устройство с посадочным фланцем для установки.

- неподвижная часть - верхняя и нижняя опоры, закреплённые на раме. Рама закреплена в 4-х точках на обечайки вакуумной камеры, на которой установлены магнит компенсатора и магнит датчика Холла. К верхней опоре вертикально крепиться подвес, выполненный из стальной капиллярной трубы. С целью стабилизации положения коромысла по оси его вращения снизу коромысла вдоль оси подвеса крепится растяжка, выполненная из стальной проволоки.

- усилитель СИУ 4.1.0200.00, изготовитель АО «ОКБ «Факел», предназначен для усиления электрического сигнала с выхода датчика Холла и передачи его в виде тока уравновешивания через выходной шунт в компенсационную рамку, находящуюся в поле постоянного магнита компенсатора;

- блок шунтов 4.1.0201.00, изготовитель АО «ОКБ «Факел», предназначен для преобразования тока уравновешивания обратной связи в напряжение выходного сигнала СИУ, который поступает на вход измерительного прибора;

- регистратор многоканальный технологический РМТ 59 (регистрационный № 29934-15) оснащён цветным жидкокристаллическим дисплеем и предназначен для отображения результатов измерений силы вектора тяги испытываемого двигателя.

Общий вид механической и электронной части СИУ, размещаемых в вакуумной камере, приведён на рисунке 1, электронных устройств, размещаемых вне вакуумной камеры, на рисунке 2.

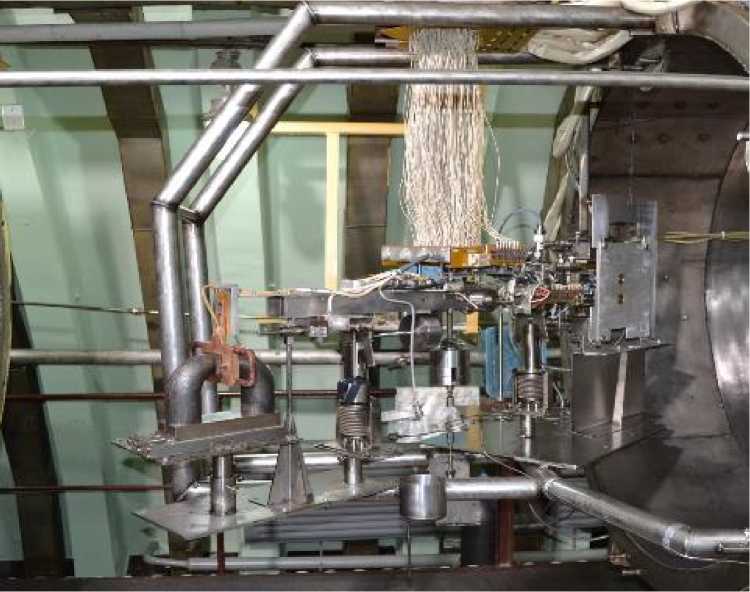

Рисунок 1 - Общий вид СИУ

Усилитель СИУ

РМТ 59

Блок шунтов СИУ

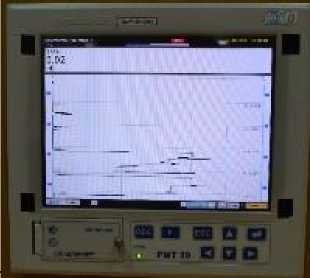

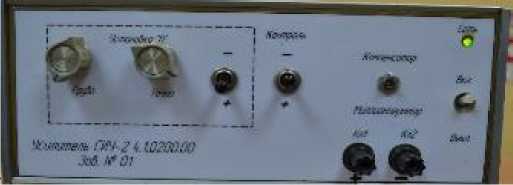

Рисунок 2 - Общий вид усилителя СИУ, регистратора многоканального технологического РМТ 59, блока шунтов

1

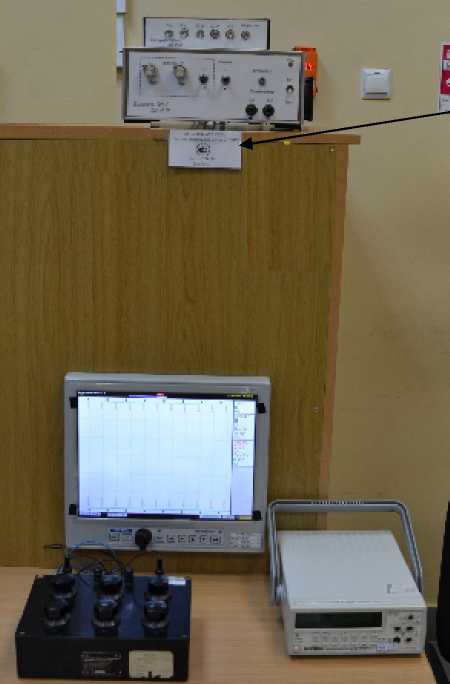

Рисунок 3 - Рабочее место стенда 9А1 (1-место размещения маркировочной таблички)

К средствам измерений данного типа относится система измерения усилий 72.1.0200.00, с заводским номером: 01.

Маркировочная табличка средства измерений выполнена в виде пластинки, крепится на рабочее место стенда 9А1 и содержит следующие основные данные:

- торговая марка изготовителя или его полное наименование;

- обозначение типа;

- знак утверждения типа;

- заводской номер (в виде цифрового обозначения, состоящего из арабских цифр).

Пломбирование СИУ не предусмотрено.

Программное обеспечение

В РМТ 59 предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в РМТ 59 метрологически значимой части ПО. Внутреннее ПО является фиксированным, не загружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее ПО, предназначенное для взаимодействия РМТ 59 с компьютером, не оказывает влияния на метрологические характеристики РМТ 59. Внешнее ПО служит для конфигурирования и получения данных измерений в процессе эксплуатации РМТ. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии РМТ и возникающих в процессе его работы ошибках и способах их устранения. Для защиты внешнего ПО и измерительной информации от изменения или удаления в случае возникновения случайных или несанкционированных воздействий установлен пароль.

Идентификационные данные программного обеспечения, отображаемые на экране РМТ 59 при его загрузке и при входе в «Главное меню», приведены в таблице 1.

Таблица 1

Технические характеристики

аблица 2 - Метрологические характеристики СИУ

'аблица 3 - Основные технические характеристики СИУ

Знак утверждения типа

наносится на титульный лист документа 72.1.0200.00 РЭ «Система измерения усилий. Руководство по эксплуатации» и документа 72.1.0200.00 ФО «Система измерения усилий. Формуляр» типографским способом, а также на маркировочную табличку, расположенную на технологической стойке приборов СИУ.

Комплектность

Таблица 4 - Комплектность СИУ

Сведения о методах измерений

приведены в подразделе 2.2 «Подготовка СИУ к использованию» документа 72.1.0200.00 РЭ «Система измерения усилий 72.1.0200.00. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы».
