Система измерений количества и показателей качества нефти № 452. Резервная схема учета
| Номер в ГРСИ РФ: | 95366-25 |
|---|---|
| Производитель / заявитель: | АО "Транснефть - Западная Сибирь", г. Омск |
Система измерений количества и показателей качества нефти № 452. Резервная схема учета (далее по тексту - СИКН РСУ) предназначена для автоматизированных измерений массы нефти и показателей качества нефти при проведении учетных операций между АО «Транснефть-Западная Сибирь» и АО «Ачинский нефтеперерабатывающий завод Восточной нефтяной компании».
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95366-25 | ||||||
| Наименование | Система измерений количества и показателей качества нефти № 452. Резервная схема учета | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d6c89fad-273c-b328-7c56-1d8548eb71d5 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь"), г. Омск
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95366-25: Описание типа
2025-95366-25.pdf
|
Скачать | 510.7 КБ | |
|
95366-25: Методика поверки
2025-mp95366-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 452. Резервная схема учета (далее по тексту - СИКН РСУ) предназначена для автоматизированных измерений массы нефти и показателей качества нефти при проведении учетных операций между АО «Транснефть-Западная Сибирь» и АО «Ачинский нефтеперерабатывающий завод Восточной нефтяной компании».
Описание
Принцип действия СИКН РСУ основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:
- объёма нефти с помощью преобразователей расхода, давления и температуры;
- плотности нефти с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.
СИКН РСУ, заводской № 48/23, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из узла резервной схемы учета (УРСУ), блока измерений показателей качества нефти (далее по тексту - БИК) из состава системы измерений количества и показателей качества нефти № 452 и системы сбора и обработки информации. УРСУ состоит из двух рабочих измерительных линий.

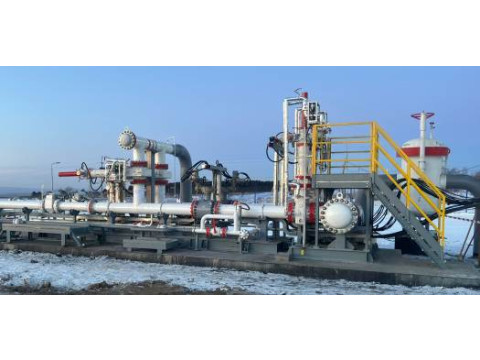

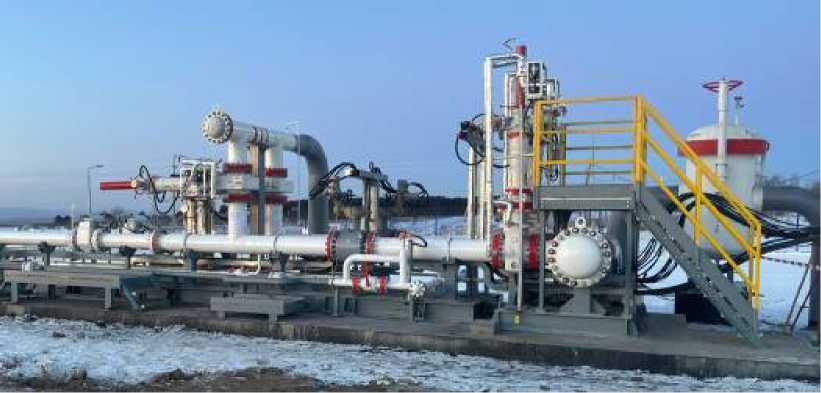

Общий вид СИКН РСУ представлен на рисунке 1.
Рисунок 1 - Общий вид СИКН РСУ
В состав СИКН РСУ входят средства измерений, приведенные в таблице 1.
Таблица 1 - Перечень средств измерений
|
Наименование средств измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи расхода жидкости ультразвуковые DFX-ММ |
79419-20 |
|
Преобразователи давления измерительные 3051 |
14061-15 |
|
Преобразователи (датчики) давления измерительные EJX |
59868-15 |
|
Преобразователи давления измерительные АИР-20/М2 |
63044-16 |
|
Датчики температуры ТМТ 142R |
63821-16 |
|
Термопреобразователь прецизионный ПТ 0304 |
77963-20 |
|
Преобразователи плотности жидкости измерительные 7835 |
52638-13 |
|
Преобразователи плотности и вязкости жидкости измерительные модели 7829 |
15642-06 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-15 |
|
Анализаторы серы общие рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении NEX XT |
47395-11 |
|
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) |
67527-17 |
В состав СИКН РСУ входят показывающие средства измерений давления и температуры нефти утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.
СИКН РСУ обеспечивает выполнение следующих функций:
- автоматическое вычисление массы брутто нефти;
- автоматизированное вычисление массы нетто нефти;
- автоматическое измерение показателей качества нефти с применением БИК из состава системы измерений количества и показателей качества нефти № 452;
- автоматическое измерение температуры и давления нефти;
- вычисление массы нетто нефти с использованием результатов измерений, полученных в испытательной лаборатории, содержания воды, хлористых солей и механических примесей в нефти;
- поверку и контроль метрологических характеристик преобразователей расхода по установке поверочной трубопоршневой двунаправленной (регистрационный №20054-12) или по передвижной поверочной установке;
- регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;
- защиту информации от несанкционированного доступа.
Заводской номер СИКН РСУ нанесен типографским методом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН РСУ. Формат нанесения заводского номера - буквенно-цифровой.
Пломбировка СИКН РСУ не предусмотрена.
Нанесение знака поверки на СИКН РСУ не предусмотрено.
Рисунок 2 - Информационная табличка СИКН РСУ
Программное обеспечение
СИКН РСУ имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном рабочем месте (АРМ) оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН РСУ
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Anal ogC onverter. app |
|
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
|
Цифровой идентификатор ПО |
9319307D |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
|
Цифровой идентификатор ПО |
17D43552 |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
|
Цифровой идентификатор ПО |
5FD2677A |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
|
Цифровой идентификатор ПО |
4EF156E4 |
|
Идентификационное наименование ПО |
PP 78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
|
Цифровой идентификатор ПО |
CB6B884C |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
|
Цифровой идентификатор ПО |
116E8FC5 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
|
Цифровой идентификатор ПО |
3836BADF |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
|
Цифровой идентификатор ПО |
4D07BD66 |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
|
Цифровой идентификатор ПО |
D19D9225 |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
|
Цифровой идентификатор ПО |
3A4CE55B |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
E56EAB1E |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
|
Цифровой идентификатор ПО |
23F21EA1 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KMH PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
|
Цифровой идентификатор ПО |
71C65879 |
|
Идентификационное наименование ПО |
KMH PP AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
|
Цифровой идентификатор ПО |
62C75A03 |
|
Идентификационное наименование ПО |
KMH MPR MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
|
Цифровой идентификатор ПО |
6A8CF172 |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
|
Цифровой идентификатор ПО |
B8DF3368 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
F3B1C494 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
|
Цифровой идентификатор ПО |
232DDC3F |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
|
Цифровой идентификатор ПО |
32D8262B |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
F70067AC |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
35DD379D |
|
Идентификационное наименование ПО |
KMH PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
|
Цифровой идентификатор ПО |
9F5CD8E8 |
|
Идентификационное наименование ПО |
KMH PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
|
Цифровой идентификатор ПО |
5C9E0FFE |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
AB567359 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
|
Цифровой идентификатор ПО |
ED6637F5 |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
|
Цифровой идентификатор ПО |
8D37552D |
|
Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН РСУ. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефти*, м3/ч |
от 334 до 2500 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Избыточное давление нефти в СИКН РСУ, МПа |
От 0,19 до 4,00 |
|
Режим работы СИКН РСУ |
непрерывный |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Физико-химические свойства измеряемой среды: - температура, °C - плотность в рабочем диапазоне температуры, кг/м3 - кинематическая вязкость в рабочем диапазоне температуры, мм2/с (сСт) - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более - содержание свободного газа |
от 0 до +25 от 800 до 900 от 2 до 30 0,5 100 0,05 Не допускается |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
220±22, 380±38 50±1 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: а) температура окружающей среды, °C: - в месте установки УРСУ - в месте установки ИВК б) относительная влажность в месте установки ИВК, % в) атмосферное давление, кПа |
от -50 до +38 от +10 до +35 от 30 до 80 от 84 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН РСУ типографским способом.
Комплектность
Таблица 6 - Комплектность СИКН РСУ
|
Наименование |
Обозначение |
Количество шт./ экз. |
|
Система измерений количества и показателей качества нефти № 452. Резервная схема учета |
_ |
1 |
|
Инструкция по эксплуатации |
_ |
1 |
|
Методика поверки |
_ |
1 |
Сведения о методах измерений
приведены в документе «Масса нефти. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефти № 452 Ачинской ЛПДС Красноярского РНУ АО «Транснефть - Западная Сибирь», свидетельство об аттестации № 467 -RA.RU.312546-2024 от 21.10.2024 г.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
