Преобразователи импульсного электрического напряжения измерительные ДИН-20
| Номер в ГРСИ РФ: | 95368-25 |
|---|---|
| Производитель / заявитель: | МЭИ - Московский энергетический институт (технический университет), г.Москва |
Преобразователи импульсного электрического напряжения измерительные ДИН-20 (далее - преобразователи) предназначены для преобразования (ослабления) импульсов электрического напряжения с наносекундной длительностью фронта в коаксиальных трактах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95368-25 | |||||||||
| Наименование | Преобразователи импульсного электрического напряжения измерительные | |||||||||
| Модель | ДИН-20 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 9ed006d1-5c35-99f3-6d60-eea5c26540bb | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Федеральное государственное бюджетное образовательное учреждение высшего образования "Национальный исследовательский университет "МЭИ" (ФГБОУ ВО "НИУ "МЭИ"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95368-25: Описание типа
2025-95368-25.pdf
|
Скачать | 427.7 КБ | |
|
95368-25: Методика поверки
2025-mp95368-25.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Преобразователи импульсного электрического напряжения измерительные ДИН-20 (далее - преобразователи) предназначены для преобразования (ослабления) импульсов электрического напряжения с наносекундной длительностью фронта в коаксиальных трактах.
Описание
Принцип действия преобразователей основан на преобразовании (ослаблении) импульсов электрического напряжения с помощью резистивных согласованных элементов, в которых происходит частичное поглощение входной мощности с целью регистрации и измерения их временных и амплитудных значений с помощью осциллографических регистраторов.
Преобразователи представляют собой пассивную резистивную согласованную по входу и выходу конструкцию с входным сопротивлением порядка 75 Ом. Выходное напряжение пропорционально входному, связь между ними характеризуется фиксированным коэффициентом преобразования. Для отвода тепла, вызываемого нагревом резисторов при поглощении ими мощности, и его рассеивания в окружающее пространство, резистивные элементы помещены в металлический корпус. Корпуса преобразователей имеют неразборную конструкцию, что предотвращает возможность несанкционированного вмешательства в их работу, которое может привести к искажению результатов измерений. Корпус одного преобразователя имеет цилиндрическую форму, другого - прямоугольную. Для подключения к коаксиальному тракту на преобразователях смонтированы подсоединительные разъемы байонетного типа. Соединитель типа «розетка» является входным, а соединитель типа «вилка» - выходным.
Общий вид преобразователей с обозначением места нанесения маркировки представлен на рисунке 1.
Пломбирование преобразователей не предусмотрено.
Заводской номер в виде цифрового обозначения (арабские цифры), нанесен методом цифровой печати на ламинированную табличку, закреплённую на боковой поверхности корпуса преобразователей.
К данному типу относятся преобразователи импульсного электрического напряжения измерительные ДИН-20 с заводскими номерами 01 и 02.
Нанесение знака поверки на средство измерений не предусмотрено
Место нанесения маркировки
ДИН-2О
Зяв. <ve 02
Место нанесения заводского номера

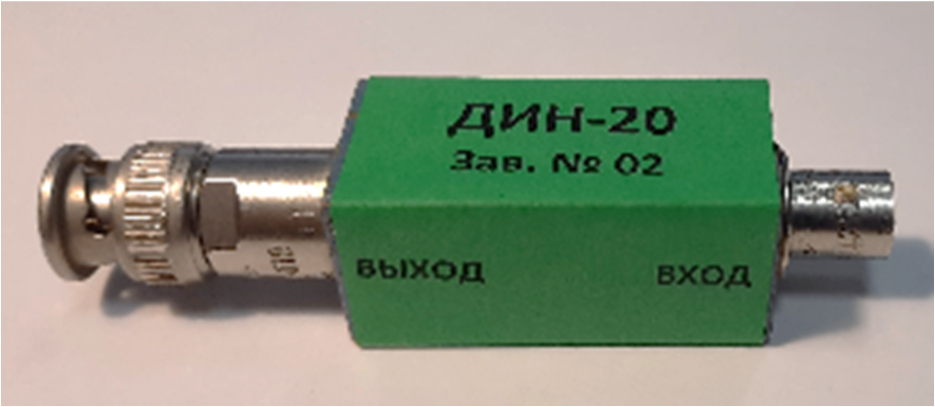

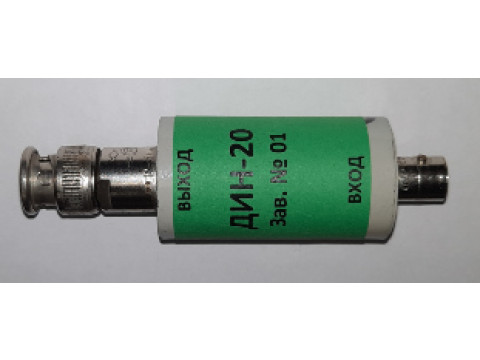

Рисунок 1 - Преобразователи импульсного электрического напряжения измерительные ДИН-20
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристик |
Значение |
|
Максимальное измеряемое значение амплитуды импульсов электрического напряжения*, В |
250 |
|
Коэффициент преобразования, В/В - на нагрузке 50 Ом - на нагрузке 1 МОм |
от 4,3^10'2 до 5,0-10-2 от 4,6-10-2 до 5,440-2 |
|
Пределы допускаемой относительной погрешности коэффициента преобразования, % |
± 10 |
|
Время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, нс, не более |
50 |
|
Пределы допускаемой относительной погрешности времени нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, % |
± 15 |
|
*При максимальной допустимой длительности импульсов электрического напряжения по уровню 0,5 от установившегося значения амплитуды: 10 мс | |
аблица 2 - Основные технические характеристики
|
Наименование характеристик |
Значение |
|
Входное сопротивление, Ом |
от 72 до 77 |
|
Габаритные размеры, мм, не более | |
|
- длина |
54 |
|
- диаметр (зав. №01) |
30 |
|
- ширина (зав.№02) |
22 |
|
- высота (зав.№02) |
20 |
|
Масса, кг, не более |
0,1 |
|
Наименование характеристик |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +10 до +45 90 от 94 до 107 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь импульсного электрического напряжения измерительный |
ДИН-20 |
1 шт. |
|
Руководство по эксплуатации |
МИФТ.411521.001 РЭ |
1 экз. |
|
Паспорт |
МИФТ.411521.001 ПС |
1 экз. |
|
Упаковка |
_ |
1 шт. |
Сведения о методах измерений
приведены в документе МИФТ.411521.001 РЭ «Преобразователи импульсного электрического напряжения измерительные ДИН-20. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения».
