Прибор для определения отклонений от прямолинейности оси каналов труб ПИКА-АС1М6-125-155
| Номер в ГРСИ РФ: | 95377-25 |
|---|---|
| Производитель / заявитель: | ООО НПФ "ПИКА", г.Пермь |
Прибор для определения отклонений от прямолинейности оси каналов труб ПИКА-АС1М6-125-155 (далее - прибор) предназначен для измерений отклонения от прямолинейности оси каналов труб.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95377-25 | ||||||
| Наименование | Прибор для определения отклонений от прямолинейности оси каналов труб | ||||||
| Модель | ПИКА-АС1М6-125-155 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 96418925-f1a9-31af-4e32-ff74b26b3797 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-производственная фирма "ПИКА" (ООО НПФ "ПИКА"), г. Пермь
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95377-25: Описание типа
2025-95377-25.pdf
|
Скачать | 1 MБ | |
|
95377-25: Методика поверки
2025-mp95377-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Прибор для определения отклонений от прямолинейности оси каналов труб ПИКА-АС1М6-125-155 (далее - прибор) предназначен для измерений отклонения от прямолинейности оси каналов труб.
Описание
Принцип действия прибора основан на определении положения измерительного блока прибора относительно луча лазера, проходящего внутри канала контролируемой трубы и являющимся прямой, относительно которой отсчитывается отклонение от прямолинейности оси канала трубы.
Прибор состоит из излучающего и измерительного блоков, устройства блока связи с компьютером и персонального компьютера.
Конструктивно излучающий блок состоит из маломощного газового лазера, центрирующего устройства и устройства наведения. Центрирующее устройство состоит из двух обойм с тремя наконечниками, раздвигаемыми конусными втулками при вращении зажимного колеса излучающего блока. Устройство наведения состоит из двух маховиков, смещающих корпус с лазером относительно центрирующего устройства.
Измерительный блок состоит из центрирующего устройства, корпуса, в котором закреплены фотоприемник, подвижные ролики с преобразователями линейных перемещений для определения положения фотоприемника относительно центра контролируемой трубы, курвиметра, электронных плат и карданного механизма для связи со штангой. Центрирующее устройство состоит из рычагов, закрепленных на осях на корпусе измерительного блока и опирающихся в стенки канала контролируемой трубы. Курвиметр для определения расстояния, пройденного измерительным блоком, состоит из преобразования угловых перемещений, на валу которого закреплен обкатной ролик, опирающийся на поверхность канала контролируемой трубы. В плате аналого-цифрового преобразователя установлен датчик угла закрутки измерительного блока, содержащий две специальные микросхемы-датчики угла наклона, выходной сигнал которых пропорциональный измеряемому углу, и усилитель этих сигналов.
К средству измерений данного типа относится прибор с заводским номером 1-2023.
Заводской номер наносится методом типографской печати на наклейку в цифровом формате. Наклейка, содержащая обозначение и заводской номер, наносится на каждый комплектующий элемент прибора. Общий вид прибора и места нанесения заводского номера представлены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование прибора от несанкционированного доступа не предусмотрено.

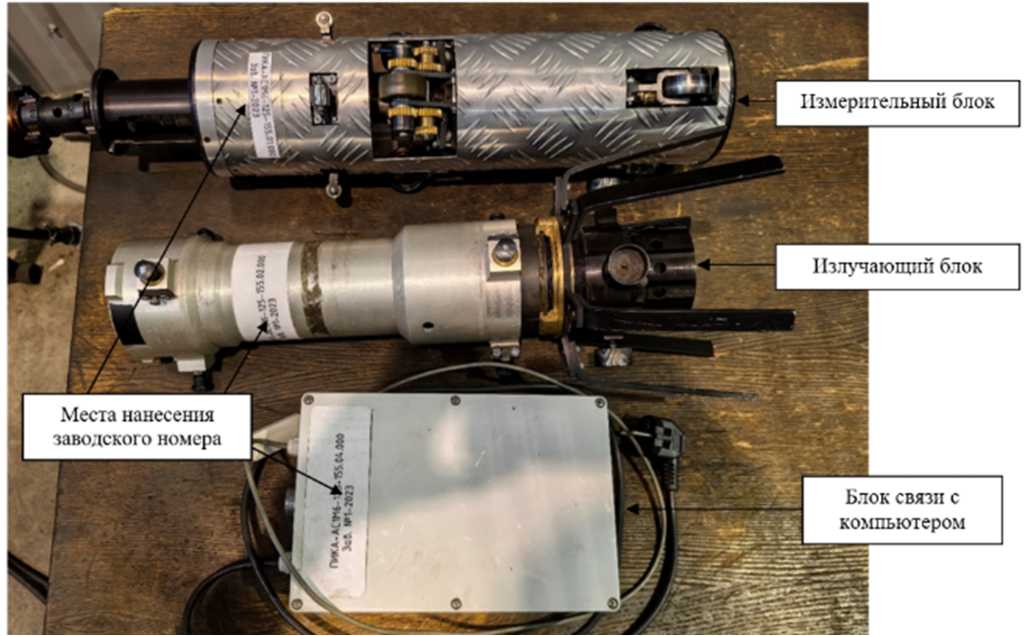

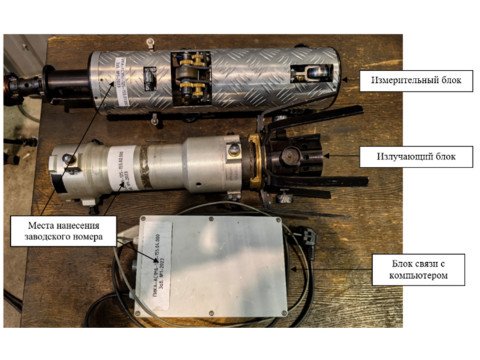

Рисунок 1 - Общий вид прибора с указанием мест нанесения заводского номера
Программное обеспечение
Метрологически значимое встроенное программное обеспечение (далее - ПО) устанавливается на компьютере. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция прибора исключает возможность несанкционированного влияния на ПО и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Pika-as1m6 |
|
Номер версии (идентификационный номер) ПО1) |
1.1.1.1 |
|
Цифровой идентификатор ПО |
_ |
|
1) Номер версии (идентификационный номер) ПО не ниже указанного. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений отклонения от прямолинейности оси каналов труб в вертикальной и горизонтальной плоскостях, мм |
от -3,00 до 3,00 |
|
Дискретность отсчета, мм |
0,001 |
|
Предел допускаемой абсолютной погрешности измерений отклонения от прямолинейности оси каналов труб в вертикальной и горизонтальной плоскостях, мм |
0,04 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные диаметры каналов контролируемых труб, мм |
от 125 до 155 |
|
Максимальная длина контролируемых участков труб, мм, не менее |
8000 |
|
Класс лазера по ГОСТ 31581-2012 Длина волны лазера, нм Мощность, мВт, не более |
ЗА 635 3 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 231 50 ± 5 |
|
Мощность, кВт |
0,6 |
|
Габаритные размеры блоков прибора (длина х ширина х высота), мм: - измерительный блок - излучающий блок - приспособление поверочное - блок связи с компьютером |
155х155х500 215x215x470 245x250x970 300x300x200 |
|
Масса, кг - измерительный блок - излучающий блок - приспособление поверочное - блок связи с компьютером |
8,0 8,0 12,0 4,0 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +35 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
6 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измерительный блок |
ПИКА-АС1М6-125-155.01.000 |
1 шт. |
|
Излучающий блок |
ПИКА-АС 1М6-125-155.02.000 |
1 шт. |
|
Штанга |
ПИКА-АС1М6-125-155.03.000 |
1 шт. |
|
Блок связи с компьютером |
ПИКА-АС 1М6-125-155.04.000 |
1 шт. |
|
Блок питания лазера |
ПИКА-БПЛ.000 |
1 шт. |
|
Кабель соединительный |
ПИКА-АС1М6-125-155.05.000 |
1 шт. |
|
Приспособление поверочное с набором сменных установочных втулок |
ПИКА-АС1М6.06.000 |
1 шт. |
|
Втулка заходная |
ПИКА-АС1М6-125-155.07.000 |
1 шт. |
|
Марка настроечная для диаметра канала трубы 125 мм |
ПИКА-АС1М6-125-155.08.000 |
1 шт. |
|
Марка настроечная для диаметров каналов труб 152 и 155 мм |
ПИКА-АС1М6-125-155.09.000 |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Сменные ролики для измерительного блока |
ПИКА-АС1М6-125-155.01.050 ПИКА-АС1М6-125-155.01.060 |
1 компл. |
|
Наконечники для излучающего блока |
_ |
1 компл. |
|
Персональный компьютер |
_ |
1 шт. |
|
Формуляр |
ПИКА-АС1М6-125-155.00.000 ФО |
1 экз. |
|
Руководство по эксплуатации |
ПИКА-АС1М6-125-155.00.000 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ПИКА-АС1М6-125-155.00.000 РЭ.
Нормативные документы
Локальная поверочная схема для средств измерений отклонений от прямолинейности оси каналов труб.
