Виброанализаторы BH550A-II
| Номер в ГРСИ РФ: | 95381-25 |
|---|---|
| Категория: | Виброанализаторы |
| Производитель / заявитель: | Beijing Bohua Xinzhi Technology, Inc., Китай |
Виброанализаторы BH550A-II (далее - виброанализаторы) предназначены для измерения, обработки и регистрации (накопления) информации о параметрах вибрации (виброскорости, виброперемещения, виброускорения) и бесконтактного измерения температуры поверхностей твердых тел.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95381-25 |
| Действует | по 30.04.2030 |
| Наименование | Виброанализаторы |
| Модель | BH550A-II |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f1230421-b200-b13f-3b33-84eff5bfbcdf |
Производитель / Заявитель
Beijing Bohua Xinzhi Technology, Inc., Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
1 год
для канала измерения температуры
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 40 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95381-25: Описание типа
2025-95381-25.pdf
|
Скачать | 131.9 КБ | |
|
95381-25: Методика поверки
2025-mp95381-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Виброанализаторы BH550A-II (далее - виброанализаторы) предназначены для измерения, обработки и регистрации (накопления) информации о параметрах вибрации (виброскорости, виброперемещения, виброускорения) и бесконтактного измерения температуры поверхностей твердых тел.
Описание
Принцип работы виброанализаторов основан на измерении электрического сигнала, поступающего от датчиков вибрации, установленных на контролируемом агрегате и дальнейшей его обработке.
Принцип действия виброанализаторов при измерении температуры основан на преобразовании потока инфракрасного излучения исследуемого объекта в электрический сигнал, пропорциональный температуре.
Виброанализаторы представляют собой автономные приборы с разъемным кабелем, датчиком вибрации CA-YD-168 и встроенным инфракрасным датчиком температуры.
Виброанализаторы выпускаются во взрывозащищенном исполнении.
Заводские (серийные) номера виброанализаторов в буквенно-цифровом формате наносятся на корпус методом наклейки. Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование виброанализаторов не предусмотрено.
Общий вид виброанализаторов BH550A-II, место нанесения заводского номера приведен на рисунке 1.
QlkHvpWftTMid- I ыь|в™™ ,-. w:i.- ii’i^izapa
I МСиря. or 4^;a.:ii-,.f,.:il,.
| Лчрлпи^.ь
-тэт
'геГ'1ПН1«11ШМ|.'|Ь
IHlifi Ifip
^jCT4wntJS- S ‘'7 ’
ПНЕИЛ :i
Место нанесения модификации и заводского номера

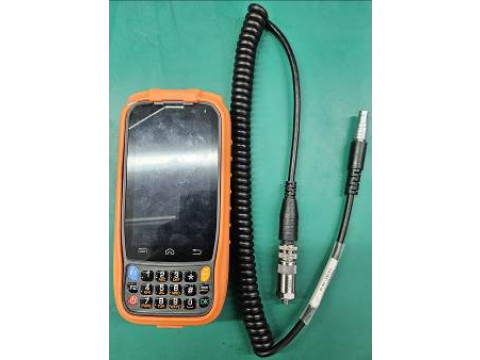

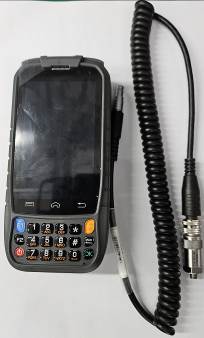

Рисунок 1 - Внешний вид виброанализаторов BH550A-II
Программное обеспечение
Программное обеспечение (ПО) виброанализаторов BH550A-II служит для обработки и визуализации информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 - Идентификационные данные ПО виброаналдизаторов BH550A-II.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВН550А |
|
Номер версии (идентификационный номер) ПО |
не ниже 6.0.0.2 |
|
Цифровой идентификатор ПО |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Технические характеристики
Таблица 2 - Метрологические характеристики.
|
Наименование характеристики |
Значение |
|
Диапазоны измерений: - виброускорения (пик), м/с2 - виброскорости (СКЗ), мм/с - виброперемещения (пик-пик), мм |
от 0,1 до 200 от 1 до 200 от 0,01 до 1,99 |
|
Диапазон рабочих частот: - при измерении виброускорения, Гц - при измерении виброскорости, Гц - при измерении виброперемещения, Гц |
от 5 до 12000 от 10 до 1000 от 10 до 1000 |
|
Пределы допускаемой основной относительной погрешности измерений: - виброускорения в диапазоне частот от 10 до 7000 Гц, % - виброускорения в диапазоне частот от 5 до 12000 Гц, дБ - виброскорости в диапазоне частот св. 10 до 600 Гц, % - виброскорости в диапазоне частот от 10 до 1000 Гц, дБ - виброперемещения в диапазоне частот св. 10 до 800 Гц, % - виброперемещения в диапазоне частот от 10 до 1000 Гц, дБ |
±5 ±3 ±5 ±3 ±10 ±3 |
|
Пределы допускаемой дополнительной относительной погрешности измерений параметров вибрации (виброускорение, виброскорость, виброперемещение), вызванной отклонением температуры окружающей среды от нормальных условий измерений, %/°C |
±0,01 |
|
Диапазон измерений температуры, °C |
от -30 до +300 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±2 (в диапазоне от -30 до +100 °C включ.) |
|
Пределы допускаемой относительной погрешности измерений температуры, % |
±2 (в диапазоне св. +100 до +300 °C включ.) |
|
Разрешающая способность (при измерении температуры), °C |
0,1 |
|
Коэффициент излучения (регулируемый) |
от 0,1 до 1,0 |
Таблица 3 - Технические характеристики.
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Напряжение питания (внешнее), В Напряжение питания (от батареи), В |
от 100 до 240 5 или 8 |
|
Условия эксплуатации, °С |
от -40 до +60 |
|
Габаритные размеры, мм, не более (длинахширинахвысота) |
165х77х34 |
|
Масса, г, не более |
500 |
|
Маркировка взрывозащиты |
1Ex ib IIC T4 Gb |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Виброанализаторы |
BH550A-II |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации РЭ «Виброанализаторы BH550A-II. Руководство по эксплуатации», в разделе 6 «Методы измерений».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия на виброанализаторы BH550A-II.
