Автоцистерны и автотопливозаправщики
| Номер в ГРСИ РФ: | 95382-25 |
|---|---|
| Категория: | Цистерны |
| Производитель / заявитель: | ООО "ПК "Техинком-Автомаш", Московская обл., г.Егорьевск |
Автоцистерны и автотопливозаправщики (далее - АЦ и АТЗ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95382-25 |
| Действует | по 30.04.2030 |
| Наименование | Автоцистерны и автотопливозаправщики |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7cde7b38-bd77-911f-1c66-bd84c13a806a |
Производитель / Заявитель
Общество с ограниченной ответственностью "Производственная Компания "Техинком-Автомаш" (ООО "ПК "Техинком-Автомаш"), Московская область, г. Егорьевск
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95382-25: Описание типа
2025-95382-25.pdf
|
Скачать | 184.7 КБ | |
|
95382-25: Методика поверки
2025-mp95382-25.pdf
|
Скачать | 71.2 КБ |
Описание типа
Назначение
Автоцистерны и автотопливозаправщики (далее - АЦ и АТЗ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Описание
Принцип действия АЦ и АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или при помощи насоса.
АЦ и АТЗ состоят из стальной сварной цистерны постоянного или переменного сечения, шасси, технологического оборудования. АЦ и АТЗ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из нескольких герметичных секций. Для гашения гидравлических ударов, создаваемых во время движения АЦ и АТЗ, внутри секций могут располагаться перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной. В горловине устанавливается указатель уровня налива из металлического уголка. Для удобства измерений уровня перелива/недолива нефтепродукта может быть установлена измерительная шкала, представляющая собой двухшкальную линейку с двойным отсчетом по 100 мм в обе стороны, приклепанную к горловине АЦ или АТЗ.
АЦ и АТЗ изготавливаются по заказу в любой цветовой гамме.
На корпусе АЦ и АТЗ размещены надписи «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз
АЦ и АТЗ оснащены технологическим оборудованием, которое предназначено для операций налива-слива нефтепродуктов с АЦ или АТЗ, а также механизированной заправки нефтепродуктами техники с АТЗ. Технологическое оборудование включает в себя:
- горловину с указателем уровня;
- патрубок для отвода паров нефтепродуктов;
- крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- фильтры;
- рукава напорно-всасывающие;
- насос слива/налива.
Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним или несколькими счетчиками жидкости СЖ-ППО (регистрационный номер 59916-15).
АЦ и АТЗ имеют модификации АТЗ-4,0 4693E2, АЦ-4,0 4693F2, АТЗ-4,5 4693E2, АЦ-4,5 4693F2, АТЗ-5,0 4693E2, АЦ-5,0 4693F2, АТЗ-5,5 4693E2, АЦ-5,5 4693F2, АТЗ-6,0 4693E2, АЦ-6,0 4693F2, которые отличаются геометрическими размерами, номинальной вместимостью и шасси.
Структура условного обозначения модификации АЦ или АТЗ:
АТЗ(АЦ)-[1] 4693[2]2, где:
[1] - номинальная вместимость: 4,0, 4,5, 5,0, 5,5, 6,0;
[2] - F (автоцистерна), Е (автотопливозаправщик);
Заводской (серийный) номер в виде цифрового обозначения, состоящий из трех или четырех арабских цифр, нанесен ударным методом на информационную табличку, общий вид которой представлен на рисунке 3. Информационная табличка расположена с правой стороны по ходу движения в передней части АЦ и АТЗ, в месте указанном на рисунке 2.
Общие виды АЦ и АТЗ представлены на рисунках 1 и 2.

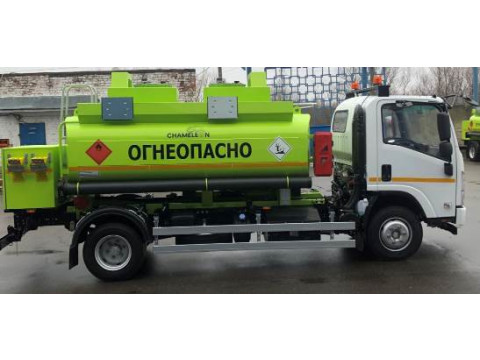

Рисунок 1 - Общий вид автоцистерны АЦ-6,0 4693F2
Место расположения информационной таблички
Рисунок 2 - Общий вид автотопливозаправщика АТЗ-6,0 4693E2 и место расположения информационной таблички
Место нанесения заводского (серийного) номера

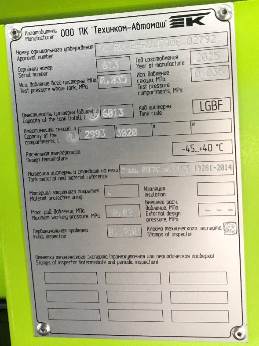

Рисунок 3 - Общий вид информационной таблички с указанием места нанесения заводского (серийного) номера
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 4 и 5. Знак поверки наносится ударным способом на заклепку, крепящую указатель уровня налива.
Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны, обозначение места нанесения знака поверки
Зйк/К.Ч1кП для нанесения jf/L'Kii nt^eatu
Рисунок 5 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки
Технические характеристики
|
Таблица 1 - Метрологические ха |
рактеристики | |||||||
|
Наименование характеристики |
Значение | |||||||
|
Модификация ТМ |
АТЗ-4,0 4693E2 |
АЦ-4,0 4693F2 |
АТЗ-4,5 4693E2 |
АЦ-4,5 4693F2 |
АТЗ-5,0 4693E2 |
АЦ-5,0 4693F2 | ||
|
Номинальная вместимость, дм3 |
4000 |
4500 |
5000 | |||||
|
Таблица 2 - Метрологические ха |
рактеристики | |||||||
|
Наименование характеристики |
Значение | |||||||
|
Модификация ТМ |
АТЗ-5,5 4693E2 |
АЦ-5,5 4693F2 |
АТЗ-6,0 4693E2 |
АЦ-6,0 4693F2 | ||||
|
Номинальная вместимость, дм3 |
5500 |
6000 | ||||||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Пределы допускаемой относительной погрешности измерений счетчика для АТЗ, % |
±0,5 |
|
Минимальная доза отпуска, дм3 |
200 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более: - АТЗ-4,0 4693E2, АЦ-4,0 4693F2, АТЗ-4,5 4693E2, АЦ-4,5 4693F2 - АТЗ-5,0 4693E2, АЦ-5,0 4693F2, АТЗ-5,5 4693E2, АЦ-5,5 4693F2, АТЗ-6,0 4693E2, АЦ-6,0 4693F2 |
±2,5 ±2,0 |
Таблица 4 -Технические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация ТМ |
АТЗ-4,0 4693E2 |
АЦ-4,0 4693F2 |
АТЗ-4,5 4693E2 |
АЦ-4,5 4693F2 |
АТЗ-5,0 4693E2 |
АЦ-5,0 4693F2 |
|
Шасси |
ABEX 2380 | |||||
|
Снаряженная масса, кг, не более |
7000 | |||||
|
Габаритные размеры цистерны, мм, не более - длина - ширина - высота |
12000 2270 4000 | |||||
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Модификация ТМ |
АТЗ-5,5 4693E2 АЦ-5,5 4693F2 АТЗ-6,0 4693E2 АЦ-6,0 4693F2 |
|
Шасси |
ABEX 2380 |
|
Снаряженная масса, кг, не более |
7000 |
|
Габаритные размеры цистерны, мм, не более - длина - ширина - высота |
12000 2270 4000 |
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа |
от -45 до +40 от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта печатным способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Автоцистерна (автотопливозаправщик) |
АЦ-ХХ 4693ХХ (АТЗ-ХХ 4693ХХ) |
1 шт. |
|
Запасные части, инструменты и принадлежности |
1 комплект | |
|
Руководство по эксплуатации |
Ц РЭ |
1 шт. |
|
Паспорт |
Ц ПС |
1 шт. |
Сведения о методах измерений
приведены в разделе 3 Руководств по эксплуатации Автотопливозаправщик АТЗ (Автоцистерна АЦ) Модификация 4693E2 (4693F2) на шасси ABEX 2380 РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (Часть 3);
ТУ-29.10.59.230-005-28385314-2024 АВТОЦИСТЕРНЫ И
АВТОТОПЛИВОЗАПРАВЩИКИ. ТЕХНИЧЕСКИЕ УСЛОВИЯ.
