Цилиндры 1-го класса точности
| Номер в ГРСИ РФ: | 95383-25 |
|---|---|
| Категория: | Цилиндры измерительные |
| Производитель / заявитель: | ПАО "Химлаборприбор", г.Клин |
Цилиндры 1-го класса точности предназначены для измерений объёма жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95383-25 |
| Наименование | Цилиндры 1-го класса точности |
| Срок свидетельства (Или заводской номер) | 30.04.2030 |
Производитель / Заявитель
Публичное акционерное общество "Химлаборприбор" (ПАО "Химлаборприбор"), Московская область, г. Клин
Поверка
| Межповерочный интервал / Периодичность поверки | Первичная поверка до ввода в эксплуатацию |
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 117 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 15.06.2025 |
Поверители
Скачать
| 95383-25: Описание типа | Скачать | 213.9 КБ | |
| 95383-25: Методика поверки | Скачать | 67.4 КБ |
Описание типа
Назначение
Цилиндры 1-го класса точности предназначены для измерений объёма жидкости.
Описание
Цилиндры 1-го класса точности представляют собой стеклянные сосуды цилиндрической формы, по всей длине которых нанесена шкала с оцифрованными отметками. Числовые обозначения шкалы цилиндров нанесены над соответствующими отметками с правой стороны шкалы снизу вверх. Число, равное номинальной вместимости, указано сверху.
Принцип действия цилиндров 1-го класса точности основан на измерении определенного объёма жидкости, содержащейся в цилиндре при температуре 20 °С, при наполнении ею до отметки шкалы, соответствующей необходимой вместимости.
К данному типу средства измерений относятся цилиндры 1-го класса точности следующих исполнений, конструктивно отличающихся друг от друга:
- исполнение 1- с носиком и стеклянным основанием;
- исполнение 2 - с горловиной под стеклянную или фторопластовую пробку и стеклянным основанием;
- исполнение 2а - с горловиной под пластмассовую пробку и стеклянным основанием.
Цилиндры с горловиной под пробку могут комплектоваться стеклянными, фторопластовыми и пластмассовыми пробками.
Знак поверки наносится на боковую поверхность цилиндра или над шкалой или методом трафаретной печати, или с помощью деколи, или методом лазерной гравировки.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на цилиндр методом лазерной гравировки и имеет цифровое обозначение, состоящее из арабских цифр, по системе нумерации завода-изготовителя.
Общий вид средства измерений представлен на рисунках 1-3.
Место нанесения знака утверждения типа

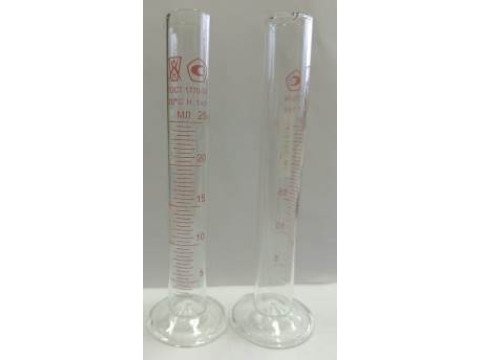

Рисунок 1 - Общий вид цилиндров 1 -го класса точности исполнения 1 с указанием мест нанесения знака утверждения типа, знака поверки и заводского номера
Место нанесения заводского номера и знака поверки
нанесения знака
Место нанесения заводского номера и знака поверки
Место
утверждения типа

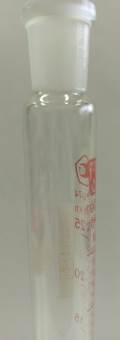

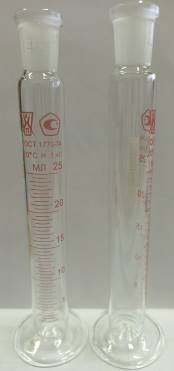

Рисунок 2 - Общий вид цилиндров 1-го класса точности исполнения 2 с указанием мест нанесения знака утверждения типа, знака поверки и заводского номера
Место
нанесения
знака
утверждения типа
Место
нанесения
заводского номера и знака поверки

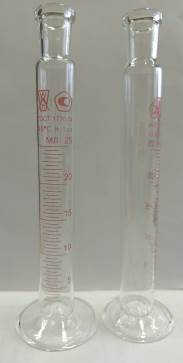

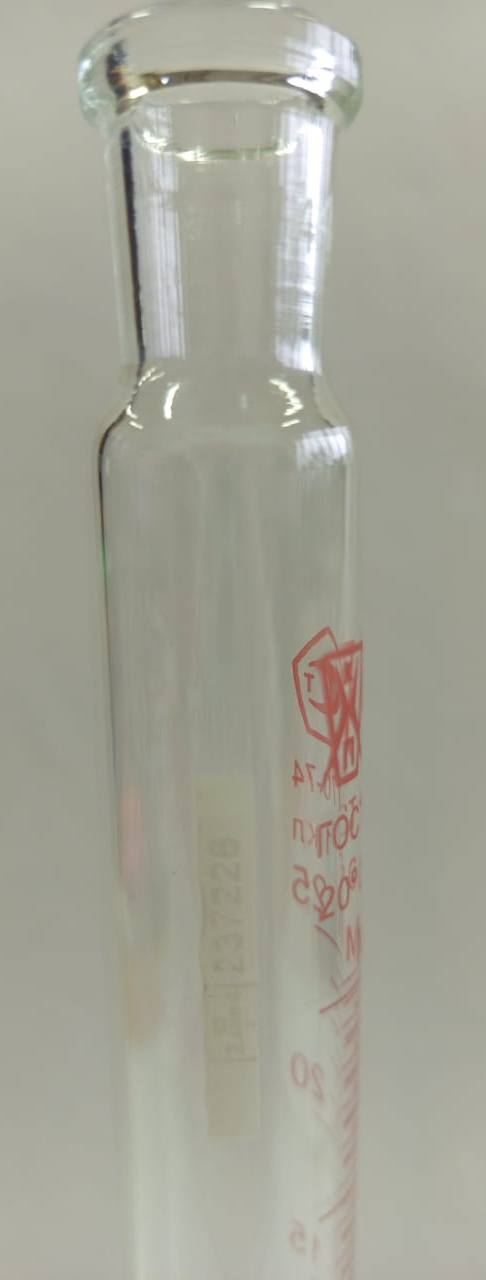

Рисунок 3 - Общий вид цилиндров 1 -го класса точности исполнения 2а с указанием мест нанесения знака утверждения типа, знака поверки и заводского номера
Пломбирование цилиндров 1-го класса точности не предусмотрено.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Номинальная вместимость, мл |
5 |
10 |
25 |
50 |
100 |
250 |
|
Пределы допускаемой абсолютной погрешности вместимости цилиндров при температуре +20 °С, мл |
±0,1 |
±0,1 |
±0,25 |
±0,25 |
±0,5 |
±1,25 |
|
Цена наименьшего деления, мл |
0,1 |
0,2 |
0,5 |
1,0 |
1,0 |
2,0 |
|
Объём, соответствующий нижней отметке, мл |
0,5 |
1,0; 0,2 |
3,0 |
5,0 |
10,0; 1,0 |
20,0 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |||||
|
Номинальная вместимость, мл |
5 |
10 |
25 |
50 |
100 |
250 |
|
Высота, мм, не более |
115 |
140 |
170 |
200 |
260 |
335 |
|
Обозначение конуса по ГОСТ 8682-93 для исполнений 2, 2а |
10/19 |
10/19 |
14/23 |
14/23 |
19/26 |
29/32 |
Знак утверждения типа
наносится на цилиндры 1-го класса точности методом трафаретной печати или с помощью деколи в соответствии с рисунками 1 - 3 и типографским способом в правом верхнем углу этикетки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Цилиндры 1-го класса точности |
- |
1 шт. |
|
Этикетка упаковочная |
гф 7.350.221 ЭТ |
1 экз. |
|
Индивидуальная упаковка |
- |
1шт. |
Сведения о методах измерений
приведены в разделе 1 «Назначение» этикетки гф 7.350.221 ЭТ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости» (часть 3);
ГОСТ 1770-74 «Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия».
