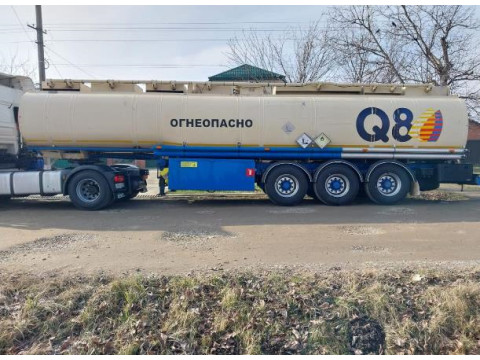

Полуприцеп-цистерна ACERBI 18K2.39
| Номер в ГРСИ РФ: | 95396-25 |
|---|---|
| Производитель / заявитель: | ACERBI, Италия |
Полуприцеп-цистерна ACERBI 18K2.39 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95396-25 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | ACERBI 18K2.39 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | f69116fc-d597-acf3-3ae5-e484e7c54301 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ACERBI, Италия (изготовлена 1993г.)
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95396-25: Описание типа
2025-95396-25.pdf
|
Скачать | 647.7 КБ | |
|
95396-25: Методика поверки
2025-mp95396-25.pdf
|
Скачать | 71.2 КБ |
Описание типа
Назначение
Полуприцеп-цистерна ACERBI 18K2.39 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоит из одиннадцати герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.
Каждая секция ППЦ оборудована заливной горловиной с установленным указателем уровня налива из металлического уголка.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.
Общий вид полуприцеп-цистерны ACERBI 18K2.39 зав. № ZA018K23900000013 представлен на рисунках 1-2.

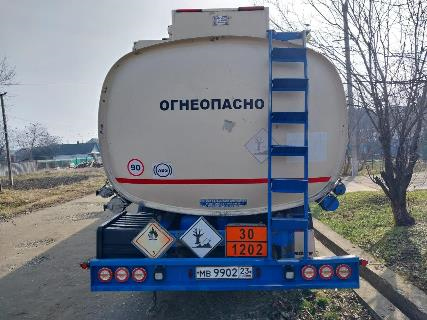

Рисунок 1 - Общий вид полуприцеп-цистерны ACERBI 18K2.39

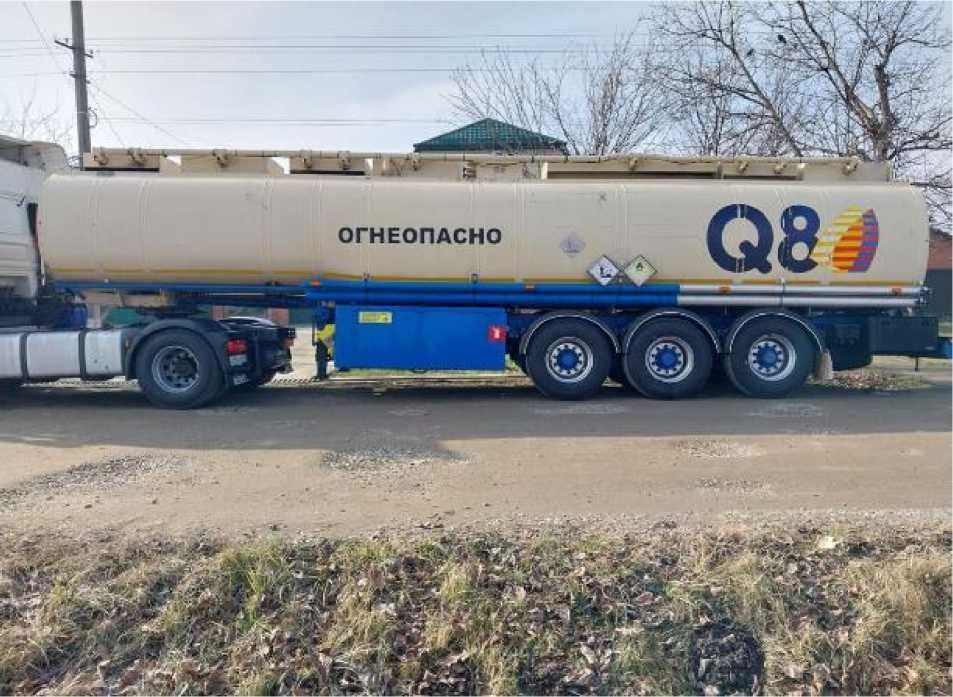

Рисунок 2 - Общий вид полуприцеп-цистерны ACERBI 18K2.39
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер нанесен на маркировочную табличку в виде буквенно-цифрового обозначения ударным способом обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка установлена на передней части рамы ППЦ.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
37 000 |
|
Вместимость 1 секции, дм3 |
2 000 |
|
Вместимость 2 секции, дм3 |
2 000 |
|
Вместимость 3 секции, дм3 |
5 000 |
|
Вместимость 4 секции, дм3 |
2 000 |
|
Вместимость 5 секции, дм3 |
2 000 |
|
Вместимость 6 секции, дм3 |
5 000 |
|
Вместимость 7 секции, дм3 |
1 000 |
|
Вместимость 8 секции, дм3 |
1 000 |
|
Вместимость 9 секции, дм3 |
10 000 |
|
Вместимость 10 секции, дм3 |
2 000 |
|
Вместимость 11 секции, дм3 |
5 000 |
|
Количество секций, шт. |
11 |
|
Пределы допускаемой относительной погрешности | |
|
определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной | |
|
вместимостью, %, не более |
±1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- длина |
11 100 |
|
- ширина |
2500 |
|
- высота |
2700 |
|
Снаряженная масса, кг, не более |
6650 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений______________
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
ACERBI 18K2.39 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в Паспорте «Полуприцеп-цистерна ACERBI 18K2.39», раздел 8.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
