Течеискатели масс-спектрометрические гелиевые HLeakDek

Назначение

Течеискатели масс-спектрометрические гелиевые HLeakDek (далее - течеискатели) предназначены для измерений потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости или заполнение гелием, либо смесью газов, содержащей гелий.

Описание

К данному типу средств измерений относятся течеискатели торговой марки «ERSTEVAK».

Течеискатель представляет собой высокочувствительный магнитный масс-спектрометр, настроенный на регистрацию пробного газа (гелия). Принцип действия течеискателей основан на измерении ионного тока, пропорционального количеству ионизированных молекул пробного газа.

Основным элементом течеискателя является масс-спектрометрический анализатор, состоящий из ионного источника, магнитной системы, а также приёмника ионов. Рабочее давление в масс-спектрометрическом анализаторе обеспечивается откачной системой, состоящей из форвакуумного и турбомолекулярного насоса.

Масс-спектрометрический анализатор (далее - анализатор), заключённый в корпус из немагнитной стали, помещается между полюсами постоянного магнита. Электронный поток в ионизаторе сталкивается с молекулами газа, поступающего в течеискатель из проверяемого объёма или щупа, вызывая их ионизацию. Образовавшиеся ионы вытягиваются из камеры ионизатора ускоряющим электрическим полем. Под действием постоянного магнитного поля ионы движутся по круговым траекториям, радиусы которых зависят от массы ионов и фиксируются на ионном коллекторе. Коллектор ионов соединён с входом электрометрического усилителя, сигнал с которого подаётся на усилитель постоянного тока, а затем, после программной обработки, на устройство управления и индикации.

В течеискателях предусмотрено два режима: «Вакуумный», «Щуп». Режим «Вакуумный» используется для обнаружения течи при давлении ниже атмосферного. Режим «Щуп» для обнаружения течи при избыточном давлении.

Управление работой течеискателя и цифровой контроль результатов измерений осуществляется с помощью панели управления течеискателя.

К настоящему типу средств измерений относятся течеискатели следующих исполнений: HLeakDek-178W, HLeakDek-179W, HLeakDek-028W, HLeakDek-029W, HLeakDek-158D, HLeakDek-159D, HLeakDek-308D, HLeakDek-309D, HLeakDek-138D, HLeakDek-139D, HLeakDek-400, HLeakDek-600. Исполнения течеискателей отличаются типом форвакуумных насосов, наличием транспортировочной тележки, габаритными размерами и массой.

Пломбировка корпуса течеискателей не предусмотрена.

Серийный номер течеискателя наносится в виде буквенно-цифрового обозначения способом цифровой печати на маркировочную табличку течеискателя, расположенную на боковой панели корпуса течеискателя.

Нанесение знака поверки на корпус течеискателя не предусмотрено.

Общий вид течеискателей исполнения HLeakDek-178W, HLeakDek-179W, HLeakDek-158D, HLeakDek-159D, HLeakDek-308D, HLeakDek-309D, HLeakDek-138D, HLeakDek-139D, HLeakDek-400 представлен на рисунке 1. Общий вид течеискателей исполнения HLeakDek-028W, HLeakDek-029W, HLeakDek-600 представлен на рисунке 2.

Место нанесения серийного номера и знака утверждения типа представлено на рисунках 1-2. Маркировочная табличка представлена на рисунке 3.

Место нанесения серийного номера и знака утверждения типа

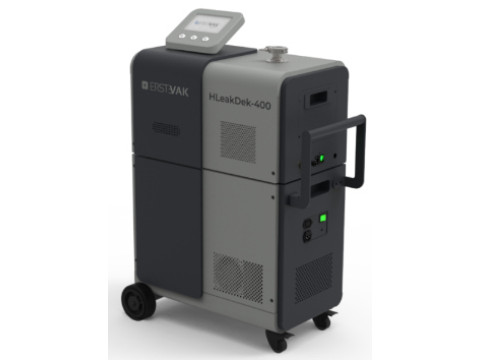

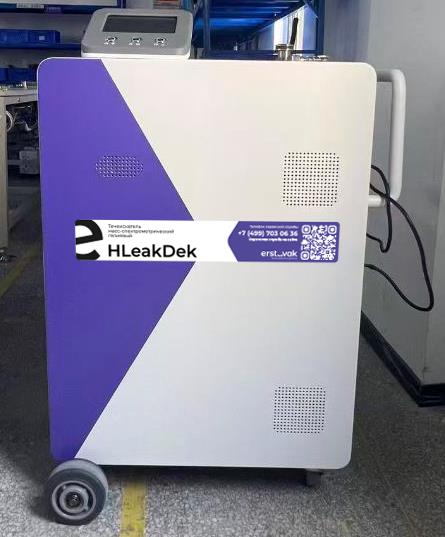

Рисунок 1 - Общий вид течеискателей масс-спектрометрических гелиевых HLeakDek, исполнения HLeakDek-178W, HLeakDek-179W, HLeakDek-158D, HLeakDek-159D, HLeakDek-308D, HLeakDek-309D,

HLeakDek-138D, HLeakDek-139D, HLeakDek-400

Место нанесения серийного номера и знака утверждения типа

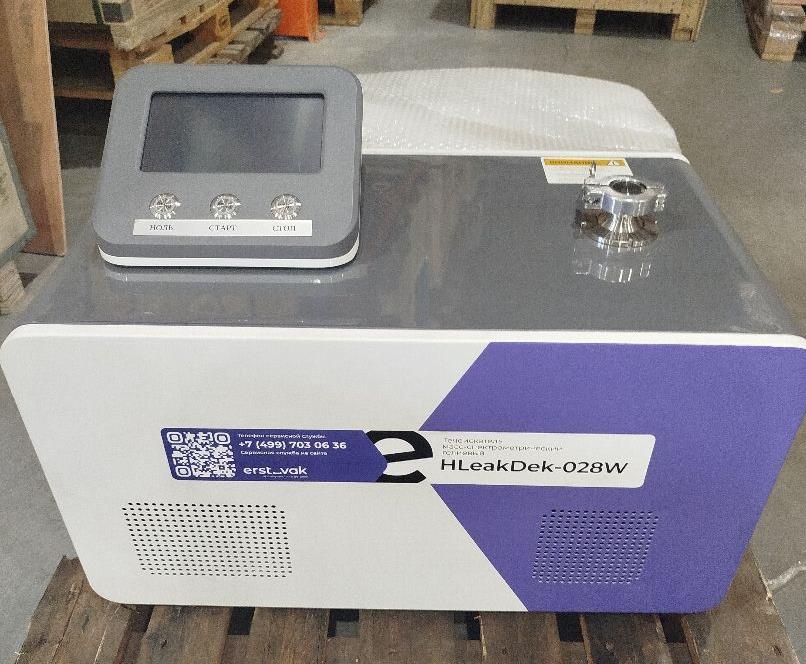

Рисунок 2 - Общий вид течеискателей масс-спектрометрических

гелиевых HLeakDek, исполнения HLeakDek-028W, HLeakDek-029W, HLeakDek-600

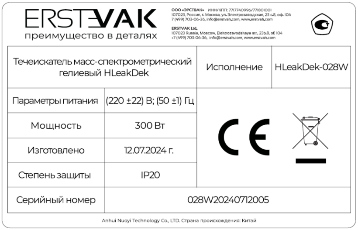

Рисунок 3 - Маркировочная табличка

Программное обеспечение

Течеискатели имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости, заполнение гелием либо смесью газов, содержащей гелий.

ПО течеискателей выполняет следующие функции:

- управление работой вакуумной системы течеискателя (работой вакуумных насосов, клапанов);

- управление работой анализатора (определение чувствительности, настройка на пик гелия);

- сбор, обработка, передача на устройство вывода и отображение измерительной информации;

- автоматическая диагностика состояния течеискателя.

Метрологически значимой частью ПО является часть «V3» до ограничительной точки, влияние метрологически значимой части ПО учтено при нормировании метрологических характеристик.

Идентификационные данные ПО течеискателя представлены в Таблице 1.

Уровень защиты ПО от преднамеренных или непреднамеренных изменений «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится способом цифровой печати на маркировочную табличку течеискателя, расположенную на боковой панели корпуса течеискателя.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2.3 «Использование изделия» документа «Течеискатели масс-спектрометрические гелиевые HLeakDek. Руководство по эксплуатации».

Нормативные документы

ГОСТ 28517-90 Контроль неразрушающий. Масс-спектрометрический метод течеискания. Общие требования;

ГОСТ Р 53177-2008 Вакуумная техника. Определение характеристик масс-спектрометрического метода контроля герметичности;

Стандарт предприятия. Течеискатель масс-спектрометрический гелиевый HLeakDek.
