Спектрометры инфракрасные с преобразованием Фурье Lyza
| Номер в ГРСИ РФ: | 95401-25 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Anton Paar GmbH", Австрия |
Спектрометры инфракрасные с преобразованием Фурье Lyza (далее - спектрометры) предназначены для измерений оптических спектров пропускания, поглощения, нарушенного полного внутреннего отражения в инфракрасном диапазоне, а также для качественного и количественного анализа компонентов в различных веществах и материалах по их спектрам в инфракрасной области.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95401-25 |
| Действует | по 30.04.2030 |
| Наименование | Спектрометры инфракрасные с преобразованием Фурье |
| Модель | Lyza |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 60b59d94-c67d-c61a-a183-d3789d5655a2 |
Производитель / Заявитель
"Anton Paar GmbH", Австрия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95401-25: Описание типа
2025-95401-25.pdf
|
Скачать | 357.8 КБ | |
|
95401-25: Методика поверки
2025-mp95401-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Спектрометры инфракрасные с преобразованием Фурье Lyza (далее - спектрометры) предназначены для измерений оптических спектров пропускания, поглощения, нарушенного полного внутреннего отражения в инфракрасном диапазоне, а также для качественного и количественного анализа компонентов в различных веществах и материалах по их спектрам в инфракрасной области.
Описание
Принцип действия спектрометров основан на получении колебательного спектра исследуемого соединения. Поток инфракрасного излучения от высокотемпературного ИК-источника преобразуется в пучок и затем разделяется на два луча с помощью светоделителя. Один луч попадает на подвижное зеркало, второй - на неподвижное. Отражённые от зеркал лучи возвращаются тем же оптическим путём на светоделитель и интерферируют благодаря приобретённой разности хода. Детектор регистрирует референтную интерферограмму пустого канала (без образца) и далее сигнал детектора поступает в блок электроники, где осуществляется Фурье-преобразование референтной интерферограммы и получение референтного инфракрасного спектра. Для получения спектра образца регистрируется при одинаковых условиях референтная интерферограмма и интерферограмма с образцом. Спектр образца формируется путем деления спектра канала с образцом на референтный спектр.
Спектрометры выпускают в следующих модификациях: 3000, 7000. Модификации отличаются техническими характеристиками.
Спектрометры модификации 7000 функционируют под управлением встроенного программного обеспечения с помощью сенсорного экрана. Также могут управляться с помощью внешнего ПО. Спектрометры модификации 3000 функционируют под управлением внешнего ПО.
Конструктивно спектрометры выполнены в виде настольных приборов, состоящих из блока источника инфракрасного излучения, интерферометра, детектора, электроники и съёмного блока кюветного отделения, куда устанавливаются измерительные ячейки.
Корпус спектрометров изготовлен из пластмассы и металлических сплавов, окрашенных в цвета в соответствии с технической документацией производителя.
Каждый экземпляр спектрометров имеет серийный номер, расположенный на индивидуальной этикетке на задней панели корпуса спектрометра. Серийный номер имеет цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид спектрометров представлен на рисунке 1 и 2. Место нанесения серийного номера на спектрометры представлено на рисунке 3.

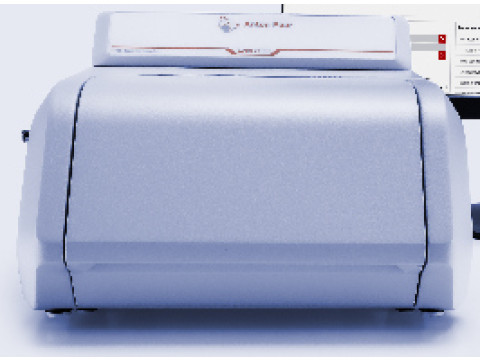

Рисунок 1 - Общий вид спектрометров инфракрасных с преобразованием Фурье Lyza модификации 3000

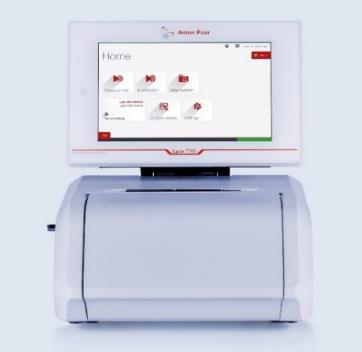

Рисунок 2 - Общий вид спектрометров инфракрасных с преобразованием Фурье Lyza модификации 7000

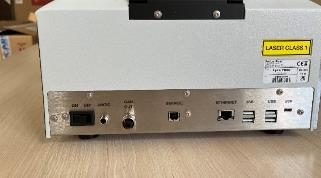

Рисунок 3 - Место нанесения серийного номера на спектрометры инфракрасные с преобразованием Фурье Lyza
Место нанесения серийного номера
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Спектрометры модификации 3000 оснащены внешним программным обеспечением (далее - ПО), которое устанавливается на персональный компьютер.
Спектрометры модификации 7000 оснащены встроенным ПО и управляются с помощью сенсорного экрана. Также спектрометры модификации 7000 по заказу могут оснащаться внешним ПО, которое устанавливается на внешний персональный компьютер.
Встроенное и внешнее ПО позволяют проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометров представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО_________________________________________
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное ПО |
внешнее ПО | |
|
Идентификационное наименование ПО |
- |
Anton Paar Spectroscopy Suite |
|
Номер версии (идентификационный номер) ПО |
1.X.X* |
1.X.X* |
|
Цифровой идентификатор ПО |
- | |
|
* «Х» не относятся к метрологически значимой части ПО и могут принимать цифровые значения от 0 до 9, допустимы буквенные от а до z и математические знаки, идущие после версии ПО при установке дополнительных библиотек методов | ||
Влияние ПО на метрологические характеристики спектрометров учтено при нормировании характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений волновых чисел1), см-1 | |
|
- стандартный |
от 4000 до 500 |
|
- расширенный |
от 7500 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений волновых чисел, см-1, в диапазоне от 4000 до 500 см-1 |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений волновых чисел, см-1, в диапазоне от 7500 до 500 см-1 |
±1 |
|
1) Диапазон измерений волновых чисел определяется заказом и приводится в паспорте на спектрометр | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
3000 |
7000 | |
|
Диапазон показаний волновых чисел, см-1 | ||
|
- стандартный |
от 4000 до 350 | |
|
- расширенный |
от 7500 до 350 | |
|
Спектральное разрешение, см-1 |
1,4; 2; 4; 8; 16 | |
|
Отношение сигнал/среднеквадратическое значение шума (в диапазоне от 2200 до 2100 см-1 при разрешении 16 см-1 и 48 сканах), не менее |
45000:1 | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
от 198 до 242 50±1 | |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
204 315 363 |
382 315 365 |
|
Масса, кг, не более |
11,7 |
12,8 |
|
Условия эксплуатации: - температура воздуха, °С - относительная влажность, %, не более |
от +15 до +25 60 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр инфракрасный с преобразованием Фурье |
Lyza 3000/Lyza 7000 |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Ячейка полного нарушенного внутреннего отражения (НПВО) |
- |
1 шт.* |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
* По заказу | ||
Сведения о методах измерений
приведены в:
- главе 6 «Выполнение измерения», главе 7 «Анализ и предварительные настройки», главе 9 «Методы» документа «Спектрометры инфракрасные с преобразованием Фурье Lyza 3000. Руководство по эксплуатации»;
- главе 8 «Выполнение измерений», главе 9 «Анализ и предварительные настройки», главе 11 «Методы» документа «Спектрометры инфракрасные с преобразованием Фурье Lyza 7000. Руководство по эксплуатации».
Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Техническая документация фирмы «Anton Paar GmbH», Австрия.
