Магазины сопротивлений МЭМС
| Номер в ГРСИ РФ: | 95403-25 |
|---|---|
| Производитель / заявитель: | ООО "VXI-Системы", г.Москва |
Магазины сопротивлений МЭМС (далее - модули) предназначены для воспроизведения сопротивления постоянного тока по четырехпроводной схеме подключения по независимым и гальванически развязанным друг от друга и от корпуса каналам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95403-25 |
| Действует | по 30.04.2030 |
| Наименование | Магазины сопротивлений |
| Модель | МЭМС |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 88c7e336-0193-1799-988f-dae6295e74e3 |
Производитель / Заявитель
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95403-25: Описание типа
2025-95403-25.pdf
|
Скачать | 463.9 КБ | |
|
95403-25: Методика поверки
2025-mp95403-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Магазины сопротивлений МЭМС (далее - модули) предназначены для воспроизведения сопротивления постоянного тока по четырехпроводной схеме подключения по независимым и гальванически развязанным друг от друга и от корпуса каналам.
Описание
Принцип действия модулей основан на формировании требуемого значения сопротивления в цепи последовательно включенных резисторов. Формирование сопротивления осуществляется системой управления модуля в соответствии с двоичным цифровым кодом, доступным для записи программой пользователя. Управление каждым каналом осуществляется индивидуально.
Модули имеют следующие модификации: МЭМСЮ-PXIe; M3MC18-PXIe,
отличающиеся метрологическими характеристиками.
Конструктивно модули выполнены в виде сборки печатных плат в экранированном корпусе, имеющем лицевую панель с разъёмами для присоединения сигнальных кабелей, и заднюю панель с разъёмом для присоединения к носителям модулей.
Эксплуатация модулей допускается совместно с носителями модулей (НМ): модуль HMPXI AXIe-1, шасси СН-14 PXIe, шасси СН-14 PXIe-PC, моноблоком PXIe-10 и аналогичные, поддерживающие работу с модулями стандарта PXIe. Управление модулем осуществляется от внешнего компьютера, подключаемого к НМ. Общий вид модулей, установленных в шасси PXIe, показан на рисунке 2.
На каждый модуль наносится маркировочная табличка, которая содержит следующую информацию: торговый знак и/или наименование изготовителя, наименование и обозначение модуля, заводской номер, дата производства, знак утверждения типа. Заводской номер в виде цифрового обозначения наносится на маркировочную табличку методом типографской печати.
Пломбирование от несанкционированного доступа предусмотрено на винтах крепления экранных панелей модулей. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид модулей, места нанесения маркировки, знака утверждения типа и пломб представлены на рисунке 1-2.
Места нанесения пломб
Места нанесения маркировки и заводского номера

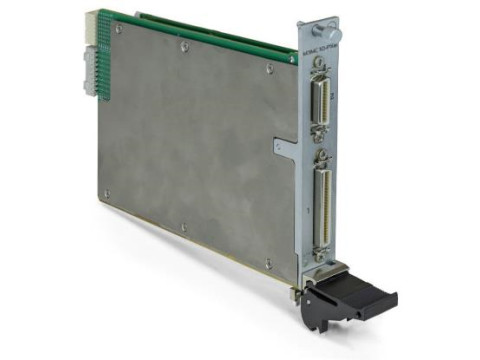

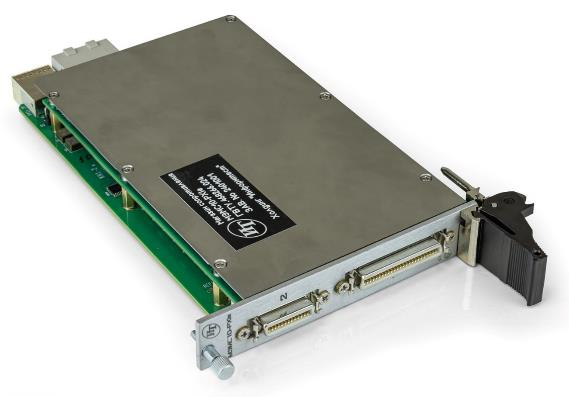

Рисунок 1 - Общий вид модулей, места нанесения маркировки и пломб

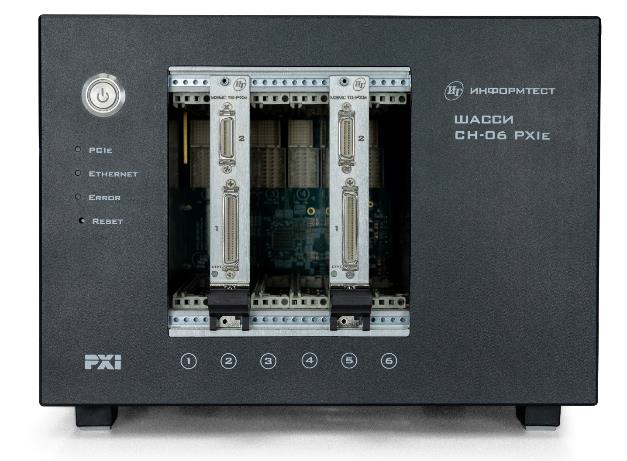

Рисунок 2 - Общий вид модулей, установленных в шасси СН-06 PXIe
Программное обеспечение
Программное обеспечение модулей (далее - ПО), устанавливается на внешний компьютер с операционной системой (ОС) Windows 32-bit, Windows 64-bit или Linux 64-bit, и служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть предназначена для записи и представления измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Операционная система |
Windows |
Linux | |
|
Идентификационное наименование |
unrload_math.dll |
unrload_math64. dll |
libunrload_math.so |
|
Номер версии ПО |
1.0 |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
B5374204 |
5F8AC9A4 |
13059AB2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | ||
Технические характеристики
Метрологические и основные технические характеристики модулей МЭМС представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
МЭМС10-РХ1е |
МЭМС18-РХ1е | |
|
Количество каналов |
10 |
18 |
|
Диапазон воспроизведения сопротивления постоянного тока, Ом |
от 1 до 16383 |
от 1 до 255 |
|
Шаг установки сопротивления постоянного тока, Ом |
0,25 |
1 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения сопротивления постоянного тока по четырехпроводной схеме подключения, Ом |
± (0,002<Ry1) + 0,9) |
± 0,6 |
|
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения сопротивления постоянного тока по четырехпроводной схеме подключения, вызванной отклонением температуры окружающей среды от нормальных условий, Ом |
± (0,002 • ЛТ2)) | |
|
1) Ry - устанавливаемое значение сопротивления постоянного тока, Ом; 2) ЛТ - абсолютное значение разности температур ti и t2, ti - нормальная температура окружающего воздуха от +18 до +22 °С; t2 - действительное значение температуры окружающего воздуха в пределах от + 5 °С до + 40 °С. | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
214 х 131 х 20 |
|
Масса, кг, не более |
0,41 |
|
Нормальные условия измерения - температура окружающего воздуха, °С - относительная влажность воздуха при температуре до +25 °С, %, не более - атмосферное давление, кПа |
от +18 до +22 80 от 84,0 до 106,7 |
|
Рабочие условия эксплуатации | |
|
- температура окружающего воздуха, °С - относительная влажность воздуха при температуре до +25 °С, %, не более - атмосферное давление, кПа |
от + 5 до + 40 .............................................80............................................. .........от"84"0"до’106,7.......... |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
10,5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Магазин сопротивлений |
МЭМС* |
1 |
|
Комплект ПО модулей VXI-Системы |
- |
1 |
|
Руководство по эксплуатации* |
ГВТУ.468266.024РЭ ГВТУ.468266.025РЭ |
1 |
|
Паспорт* |
ГВТУ.468266.024ПС ГВТУ.468266.025ПС |
1 |
|
Управляющая панель. Руководство оператора |
- |
1 |
|
Драйвер. Руководство системного программиста |
- |
1 |
|
Кабель Т-МЭМС |
- |
1 |
|
Примечание: модификация зависит от заказа. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации магазина сопротивлений МЭМСЮ-PXIe ГВТУ.468266.024РЭ и в разделе 2 «Использование по назначению» руководства по эксплуатации магазина сопротивлений МЭМО-PXIe ГВТУ.468266.02РЭ.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ Р 71289-2024 «Архитектура базовая построения систем контрольно-измерительной аппаратуры PXfe. Технические требования»;
ГВТУ.468261.001ТУ «Магазин сопротивления МЭМС. Технические условия».
